【锻钢截止阀执行标准】
结构：B.B或W.B；OS&Y
- 垫片：不锈钢+柔性石墨
- 法兰连接
- 整体阀座
- 设计和制造：GB/T1224;GB/T1228;GB/T12235
- 法兰尺寸：JB/T82.1-82.4-94
- 结构长度：JB/T96-95
- 实验和检验：API598
- 主体材质：A105,LF2,F5,F11,F22,F304,F304L,F316,F316L
- 【锻钢截止阀产品特点】
- (1)结构比闸阀简单，制造与维修都较方便。
(2)密封面不易磨损及擦伤，密封性好，启闭时阀瓣与阀体密封面之间无相对滑动，因而磨损与擦伤均不严重，密封性能好，使用寿命长。
(3)启闭时，阀瓣行程小，因而截止阀高度比闸阀小，但结构长度比闸阀长。
(4)启闭力矩大、启闭较费力，启闭时间校长。
(5)流体阻力大，因阀体内介质通道较曲折，流体阻力大，动力消耗大。
(6)介质流动方向 公称压力PN≤16MPa时，一般采用顺流，介质从阀瓣下方向上流；公称压力PN≥20MPa时，一般采用逆流，介质从阀瓣上方向下流．以增加密封件能。使用时，截止阀介质只能单方向流动，不能改变流动方向。
(7)全开时阀瓣经常受冲蚀。
常用的截止阀有国标截止阀，美标截止阀，德标截止阀，日标截止阀，波纹管截止阀，低温截止阀。
锻钢截止阀注意阀门在开关位的问题。球阀维护保养时一般都处于开位状态，特殊情况下选择关闭保养。其它阀门也不能一概以开位论处。锻钢截止阀在养护时则必须处于关闭状态，确保润滑脂沿密封圈充满密封槽沟，如果开位，密封脂则直接掉入流道或阀腔，造成浪费。阀门注脂时，常忽略注脂效果问题。注脂操作中压力、注脂量、开关位都正常。但为确保阀门注脂效果，有时需开启或关闭阀门，对润滑效果进行检查，确认阀门阀球或闸板表面润滑均匀。

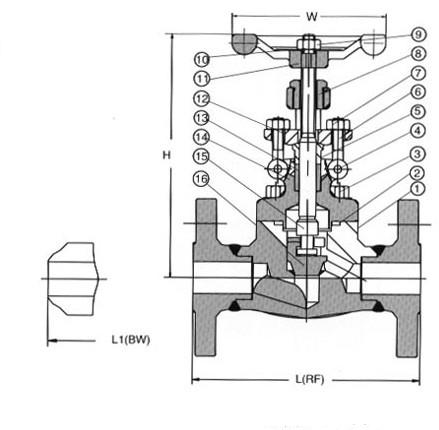

【锻钢截止阀产品结构图】
【锻钢截止阀150Lb~600Lb标准材质明细表】
|
零件名称 | CS to ASTM |
AS to ASTM |
SS to ASTM | |
| Type A105 | Type F22 | Type F304(L) | Type F316(L) | ||
| 1 | 阀体 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 2 | 垫片 | Corrugated SS+graphite | SS+PTFE | ||
| 3 | 螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 4 | 圆柱销 | A276 420 | A276 304 | ||
| 5 | 填料压套 | A276 410 | A182 F304(L) | A182 F316(L) | |
| 6 | 活节螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 7 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 8 | 阀杆螺母 | A276 410 | |||
| 9 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 10 | 铭牌 | SS | |||
| 11 | 手轮 | A197 | |||
| 12 | 填料压板 | A216 WCB | A351 CF8 | ||
| 13 | 填料 | Flexible Graphite | PTFE | ||
| 14 | 阀盖 | A105 | A276 304 | A182 F304(L) | A182 F316(L) |
| 15 | 阀杆 | A182 F6 | A182 F304 | A182 F304(L) | A182 F316(L) |
| 16 | 阀瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
| 适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 适用温度 | -29℃～425℃ | -29℃～550℃ | -29℃～180℃ | ||
CS=碳钢；AS=合金钢；SS=不锈钢；
尺寸（mm）和重量（kg）：
| NPS | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | ||
| L(RF) L1(BW) |
150Lb | 108 | 117 | 127 | 140 | 165 | 203 | |
| 300Lb | 152 | 178 | 203 | 216 | 229 | 267 | ||
| 600Lb | 165 | 190 | 216 | 229 | 241 | 292 | ||
| H(开) | 150Lb～300Lb | 166 | 171 | 207 | 240 | 258 | 330 | |
| 600Lb | 171 | 207 | 240 | 258 | 330 | 380 | ||
| W | 100 | 100 | 125 | 160 | 160 | 180 | ||
| 重量 | 150Lb | RF | 4.5 | 6.9 | 9.8 | 13.5 | 19.5 | 28.0 |
| BW | 2.3 | 3.6 | 7.8 | 8.2 | 12.0 | 15.0 | ||
| 300Lb | RF | 4.8 | 7.7 | 11.0 | 16.8 | 21.2 | 32.6 | |
| BW | 2.8 | 4.0 | 8.5 | 9.2 | 12.6 | 16.8 | ||
| 600Lb | RF | 5.6 | 7.8 | 12.5 | 17.0 | 23.5 | 38.8 | |
| BW | 3.4 | 4.7 | 9.2 | 10.5 | 13.3 | 18.9 | ||
【锻钢截止阀900Lb~1500Lb标准材质明细表】
|
零件名称 | CS to ASTM |
AS to ASTM |
SS to ASTM | |
| Type A105 | Type F22 | Type F304(L) | Type F316(L) | ||
| 1 | 阀体 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 2 | 垫片 | Corrugated SS+graphite | SS+PTFE | ||
| 3 |
螺栓 |
A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 4 |
销钉 |
A276 420 | A276 304 | ||
| 5 |
填料压套 |
A276 410 | A182 F304(L) | A182 F316(L) | |
| 6 |
活节螺栓 |
A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 7 |
螺母 |
A194 2H | A194 4 | A194 8 | A194 8M |
| 8 |
阀杆螺母 |
A276 410 | |||
| 9 |
螺母 |
A194 2H | A194 4 | A194 8 | A194 8M |
| 10 |
铭牌 |
SS | |||
| 11 |
手轮 |
A197 | |||
| 12 |
填料压板 |
A216 WCB | A351 CF8 | ||
| 13 |
填料 |
柔性石墨 | PTFE | ||
| 14 |
阀盖 |
A105 | A276 304 | A182 F304(L) | A182 F316(L) |
| 15 |
阀杆 |
A182 F6 | A182 F304 | A182 F304(L) | A182 F316(L) |
| 16 |
阀瓣 |
A276 420 | A276 304 | A276 304(L) | A276 316(L) |
|
适用介质 |
水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 适用温度 | -29℃～425℃ | -29℃～550℃ | -29℃～180℃ | ||
CS=碳钢；AS=合金钢；SS=不锈钢；
尺寸（mm）和重量（kg）
| NPS | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | |
| L(RTJ) | 900Lb～1500Lb | 216 | 229 | 254 | 279 | 305 | 371 |
| H(BW) | 900Lb～1500Lb | 216 | 229 | 254 | 279 | 305 | 368 |
| H(开) | 207 | 207 | 240 | 258 | 330 | 355 | |
| W | 125 | 125 | 160 | 160 | 180 | 200 | |
| 柔性石墨 | RTJ | 8.0 | 13.2 | 17.4 | 19.0 | 24.5 | 31.0 |
| BW | 5.2 | 10.0 | 14.6 | 15.8 | 20.5 | 27.8 | |
【订货须知】
一、①锻钢截止阀产品名称与型号②锻钢截止阀口径③锻钢截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定冠高阀门锻钢截止阀型号，请按锻钢截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的冠高阀门专家为您审核把关。
