所属系列： 锻钢截止阀
名    称： 锻钢法兰截止阀
型    号： J41H J41Y
检索关键字： 锻钢截止阀,锻钢法兰截止阀

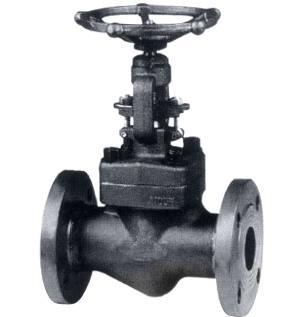

锻钢法兰截止阀简述
锻钢法兰截止阀有三种盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片(316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊透连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密环密封。
锻钢法兰截止阀相关执行标准

  • 结构：B.B或W.B；OS&Y
  • 垫片：不锈钢+柔性石墨
  • 法兰连接
  • 整体阀座
  • 设计和制造：GB/T1224;GB/T1228;GB/T12235
  • 法兰尺寸：JB/T82.1-82.4-94
  • 结构长度：JB/T96-95
  • 实验和检验：API598
  • 主体材质：A105,LF2,F5,F11,F22,F304,F304L,F316,F316L

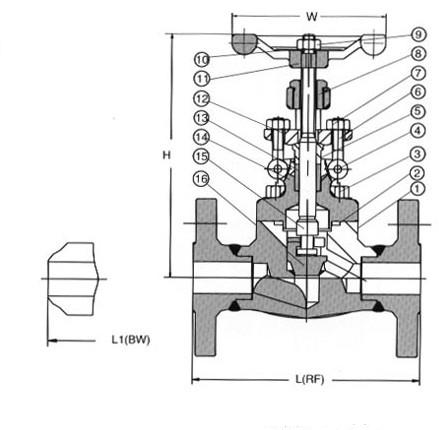

锻钢法兰截止阀结构解剖图


锻钢法兰截止阀150Lb~600Lb

标准材质明细表

序号
 零件名称 CS to ASTM

AS to ASTM
SS to ASTM
Type A105 Type F22 Type F304(L) Type F316(L)
1 阀体 A105 A182 F22 A182 F304(L) A182 F316(L)
2 垫片 Corrugated SS+graphite SS+PTFE
3 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
4 圆柱销 A276 420 A276 304
5 填料压套 A276 410 A182 F304(L) A182 F316(L)
6 活节螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
7 螺母 A194 2H A194 4 A194 8 A194 8M
8 阀杆螺母 A276 410
9 螺母 A194 2H A194 4 A194 8 A194 8M
10 铭牌 SS
11 手轮 A197
12 填料压板 A216 WCB A351 CF8
13 填料 Flexible Graphite PTFE
14 阀盖 A105 A276 304 A182 F304(L) A182 F316(L)
15 阀杆 A182 F6 A182 F304 A182 F304(L) A182 F316(L)
16 阀瓣 A276 420 A276 304 A276 304(L) A276 316(L)
适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适用温度 -29℃～425℃ -29℃～550℃ -29℃～180℃
注意：客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；

尺寸（mm）和重量（kg）
NPS 1/2" 3/4" 1" 11/4" 11/2" 2"
L(RF)
L1(BW)		 150Lb 108 117 127 140 165 203
300Lb 152 178 203 216 229 267
600Lb 165 190 216 229 241 292
H(开) 150Lb～300Lb 166 171 207 240 258 330
600Lb 171 207 240 258 330 380
W 100 100 125 160 160 180
重量 150Lb RF 4.5 6.9 9.8 13.5 19.5 28.0
BW 2.3 3.6 7.8 8.2 12.0 15.0
300Lb RF 4.8 7.7 11.0 16.8 21.2 32.6
BW 2.8 4.0 8.5 9.2 12.6 16.8
600Lb RF 5.6 7.8 12.5 17.0 23.5 38.8
BW 3.4 4.7 9.2 10.5 13.3 18.9

锻钢法兰端截止阀900Lb~1500Lb

标准材质明细表

序号
 零件名称 CS to ASTM

AS to ASTM
SS to ASTM
Type A105 Type F22 Type F304(L) Type F316(L)
1 阀体 A105 A182 F22 A182 F304(L) A182 F316(L)
2 垫片 Corrugated SS+graphite SS+PTFE
3
螺栓
 A193 B7 A193 B16 A193 B8 A193 B8M
4
销钉
 A276 420 A276 304
5
填料压套
 A276 410 A182 F304(L) A182 F316(L)
6
活节螺栓
 A193 B7 A193 B16 A193 B8 A193 B8M
7
螺母
 A194 2H A194 4 A194 8 A194 8M
8
阀杆螺母
 A276 410
9
螺母
 A194 2H A194 4 A194 8 A194 8M
10
铭牌
 SS
11
手轮
 A197
12
填料压板
 A216 WCB A351 CF8
13
填料
 柔性石墨 PTFE
14
阀盖
 A105 A276 304 A182 F304(L) A182 F316(L)
15
阀杆
 A182 F6 A182 F304 A182 F304(L) A182 F316(L)
16
阀瓣
 A276 420 A276 304 A276 304(L) A276 316(L)
适用介质
 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适用温度 -29℃～425℃ -29℃～550℃ -29℃～180℃
注意：客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
尺寸（mm）和重量（kg）
NPS 1/2" 3/4" 1" 11/4" 11/2" 2"
L(RTJ) 900Lb～1500Lb 216 229 254 279 305 371
H(BW) 900Lb～1500Lb 216 229 254 279 305 368
H(开) 207 207 240 258 330 355
W 125 125 160 160 180 200
柔性石墨 RTJ 8.0 13.2 17.4 19.0 24.5 31.0
BW 5.2 10.0 14.6 15.8 20.5 27.8


订货须知：
一、①锻钢法兰截止阀产品名称与型号②锻钢法兰截止阀口径③锻钢法兰截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定正钢阀门锻钢法兰截止阀型号，请按锻钢法兰截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的正钢阀门专家为您审核把关。

上一个：锻钢焊接截止阀  下一个:小口径法兰截止阀
