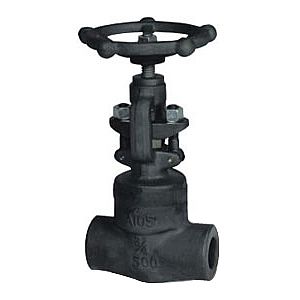

锻钢焊接截止阀生产的材质:
正钢生产的锻钢焊接截止阀具有结构先进、生产工艺精湛、规格齐全、质量上乘等特点。阀体材料采用A105、LF21、F5、F11、304、304L、316、316L、钼二钛等，口径3/8"-2"(DN10-50)，压力PN1.6-42.0MPa 150Lb-2500Lb，产品广泛应用于石油、化工、冶金、机械、电力、军工等管道行业，引进装置配套及重点工程建设上，深受用户的依赖和好评。
锻钢焊接截止阀设计结构和特征
锻钢焊接截止阀的设计与制造符合API602，BS5352和ASME B16.34。
检验与测试按API 598，标记按MSS-SP-25。
锻钢焊接截止阀结构解剖图
800LB锻钢焊接截止阀标准材质细表
注意：客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
尺寸（mm）和重量（kg）
锻钢焊接截止阀900Lb~1500Lb
订货须知：
正钢生产的锻钢焊接截止阀具有结构先进、生产工艺精湛、规格齐全、质量上乘等特点。阀体材料采用A105、LF21、F5、F11、304、304L、316、316L、钼二钛等，口径3/8"-2"(DN10-50)，压力PN1.6-42.0MPa 150Lb-2500Lb，产品广泛应用于石油、化工、冶金、机械、电力、军工等管道行业，引进装置配套及重点工程建设上，深受用户的依赖和好评。
锻钢焊接截止阀设计结构和特征
锻钢焊接截止阀的设计与制造符合API602，BS5352和ASME B16.34。
检验与测试按API 598，标记按MSS-SP-25。
锻钢焊接截止阀结构解剖图
800LB锻钢焊接截止阀标准材质细表
|
序号 |
零件名称 |
CStoASTM |
AStoASTM |
SStoASTM | |
|
A105 |
F22 |
F304(L) |
F316(L) | ||
|
1 |
阀体 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
2 |
阀瓣 |
A276420 |
A276304 |
A276304(L) |
A276316(L) |
|
3 |
阀杆 |
A182F6 |
A182F304 |
A182F304(L) |
A182F316(L) |
|
4 |
垫片 |
316夹柔性石墨 |
316夹PTFE | ||
|
5 |
阀盖 |
A105 |
A276f304 |
A276F304(L) |
A276F316(L) |
|
6 |
螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
|
7 |
销钉 |
A276420 |
A276 304 | ||
|
8 |
填料压套 |
A276410 |
A182F304(L) |
A182F316(L) | |
|
9 |
活节螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
|
10 |
填料压板 |
A216WCB |
A351CF8 | ||
|
11 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
12 |
阀杆螺母 |
A276410 | |||
|
13 |
锁紧螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
14 |
铭牌 |
SS | |||
|
15 |
手轮 |
A197 | |||
|
16 |
填料 |
柔性石墨 |
PTFE | ||
|
适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 | ||
|
适用温度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ | ||
CS=碳钢；AS=合金钢；SS=不锈钢；
尺寸（mm）和重量（kg）
|
NPS |
缩径 |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
|
全径 |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" | ||
|
L |
79 |
79 |
92 |
111 |
120 |
152 |
172 |
200 | |
|
H(开) |
166 |
166 |
171 |
207 |
240 |
258 |
330 |
355 | |
|
W |
100 |
100 |
100 |
125 |
160 |
160 |
180 |
200 | |
|
重量 |
螺栓式 |
1.9 |
1.9 |
2.1 |
3.5 |
6.0 |
7.5 |
11.4 |
14.6 |
|
焊接式 |
1.7 |
1.7 |
1.9 |
3.3 |
5.2 |
6.8 |
10.6 |
13.8 | |
标准材质细表
|
序号 |
零件名称 |
CStoASTM |
AStoASTM |
SStoASTM | |
|
A105 |
F22 |
F304(L) |
F316(L) | ||
|
1 |
阀体 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
2 |
阀瓣 |
A276420 |
A276304 |
A276304(L) |
A276F316(L) |
|
3 |
阀杆 |
A182F6 |
A182F304 |
A182F304(L) |
A182F316(L) |
|
4 |
垫片 |
316夹柔性石墨 |
316夹PTFE | ||
|
5 |
阀盖 |
A105 |
A276304 |
A276304(L) |
A276F316(L) |
|
6 |
螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
|
7 |
销钉 |
A276420 |
A276 304 | ||
|
8 |
填料压套 |
A276410 |
A182F304(L) |
A182F316(L) | |
|
9 |
活节螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
|
10 |
填料压板 |
A216WCB |
A351CF8 | ||
|
11 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
12 |
阀杆螺母 |
A276420 | |||
|
13 |
锁紧螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
14 |
铭牌 |
SS | |||
|
15 |
手轮 |
A197 | |||
|
16 |
填料 |
柔性石墨 |
PTFE | ||
|
适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 | ||
|
适用温度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ | ||
注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;
尺寸(MM)和重量(KG)
|
NPS |
缩径 |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
|
全径 |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" | ||
|
L |
92 |
111 |
111 |
120 |
152 |
172 |
200 |
220 | |
|
H(开) |
171 |
207 |
207 |
240 |
258 |
330 |
355 |
370 | |
|
W |
100 |
125 |
125 |
160 |
160 |
180 |
200 |
240 | |
|
重量 |
螺栓式 |
2.2 |
3.7 |
3.6 |
6.8 |
7.6 |
11.6 |
15.0 |
21.9 |
|
焊接式 |
2.0 |
3.4 |
3.3 |
6.0 |
5.6 |
10.3 |
14.2 |
18.0 | |
订货须知：
一、①锻钢焊接截止阀产品名称与型号②锻钢焊接截止阀口径③锻钢焊接截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定正钢阀门锻钢焊接截止阀型号，请按锻钢焊接截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的正钢阀门专家为您审核把关。
