Y型高压焊接截止阀结构特点
“Y”型锻钢阀有三种阀盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种形式设计的阀门,其阀体与阀盖用螺纹连接,全焊密封。客户有特殊要求时也可采用全焊二连接。第三种为压力自紧式阀盖，按这种形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密封环密封。

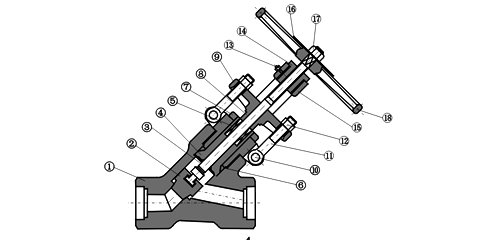

Y型高压焊接截止阀结构解剖图
Y型高压焊接截止阀 900Lb~2500Lb 标准材质明细表
订货须知：
“Y”型锻钢阀有三种阀盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种形式设计的阀门,其阀体与阀盖用螺纹连接,全焊密封。客户有特殊要求时也可采用全焊二连接。第三种为压力自紧式阀盖，按这种形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密封环密封。
Y型高压焊接截止阀结构解剖图
Y型高压焊接截止阀 900Lb~2500Lb 标准材质明细表
| 序号 | 零件名称 | CStoASTM | AStoASTM | SStoASTM | |
| A105 | A182F22 | A182F304(L) | A182F316(L) | ||
| 1 | 阀体 | A105 | A182F22 | A182F304(L) | A182F316(L) |
| 2 | 阀瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
| 3 | 阀杆 | A182 F6 | A182F304(L) | A182F316(L) | |
| 4 | 密封螺母 | A105 | A182F304 | A182F304(L) | A182F316(L) |
| 5 | 填料 | 柔性石墨 | PTFE | ||
| 6 | 密封圈 | F182F304L | A182F316(L) | ||
| 7 | 提升螺母 | A1942H | A1944 | A1948 | A1948M |
| 8 | 填料压套 | A276 420 | A182 F304 | ||
| 9 | 填料压板 | A216WCB | A351CF8 | ||
| 10 | 销钉 | A276420 | A182F304 | ||
| 11 | 活节螺栓 | A193 B7 | A193B16 | A193B8 | A1983 B8M |
| 12 | 螺母 | A1942H | A1944 | A1948 | A1948M |
| 13 | 油嘴 | A105 | A182F22 | A182F304（L） | A182F316（L） |
| 14 | 阀杆螺母 | A276 F410 | |||
| 15 | 阀盖 | A105 | A182F22 | A182F304（L） | A182F316（L） |
| 16 | 铭牌 | SS | |||
| 17 | 锁紧螺母 | A1942H | A1944 | A1948 | A1948M |
| 18 | 手轮 | A197 | |||
| 适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 适用温度 | —29℃～425℃ | —29℃～550℃ | —29℃～200℃ | ||
注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;
尺寸(MM)和重量(KG)
| NPS | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | |
| L | 900Lb-150Lb | 140 | 140 | 140 | 178 | 178 | 216 |
| 2500Lb | 186 | 186 | 186 | 232 | 232 | 279 | |
| H(开) | 333 | 333 | 332 | 408 | 406 | 524 | |
| W | 125 | 125 | 160 | 160 | 180 | 200 | |
| 重量 | 900LB-1500LB | 11.2 | 10.5 | 10.1 | 21.0 | 19.6 | 40.4 |
| 2500LB | 12.3 | 11.6 | 10.8 | 28.0 | 26.4 | 43.8 | |
