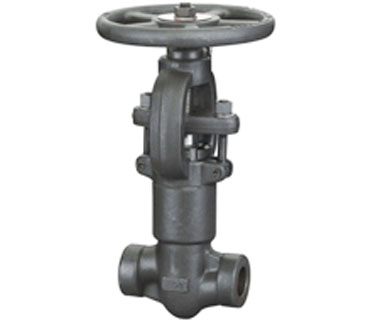

自密封焊接截止阀简述:
正钢生产的自密封焊接截止阀具有结构先进、生产工艺精湛、规格齐全、质量上乘等特点。阀体材料采用A105、LF21、F5、F11、304、304L、316、316L、钼二钛等，口径3/8"-2"(DN10-50)，压力PN1.6-32MPa 150Lb-2500Lb，产品广泛应用于石油、化工、冶金、机械、电力、军工等管道行业，引进装置配套及重点工程建设上，深受用户的依赖和好评。
自密封焊接截止阀设计结构和特征
自密封焊接截止阀的设计与制造符合API602，BS5352和ASME B16.34。
检验与测试按API 598，标记按MSS-SP-25。

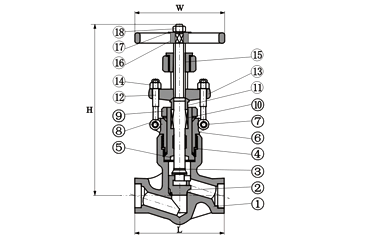

自密封焊接截止阀结构解剖图
订货须知：
正钢生产的自密封焊接截止阀具有结构先进、生产工艺精湛、规格齐全、质量上乘等特点。阀体材料采用A105、LF21、F5、F11、304、304L、316、316L、钼二钛等，口径3/8"-2"(DN10-50)，压力PN1.6-32MPa 150Lb-2500Lb，产品广泛应用于石油、化工、冶金、机械、电力、军工等管道行业，引进装置配套及重点工程建设上，深受用户的依赖和好评。
自密封焊接截止阀设计结构和特征
自密封焊接截止阀的设计与制造符合API602，BS5352和ASME B16.34。
检验与测试按API 598，标记按MSS-SP-25。
自密封焊接截止阀结构解剖图
900Lb～2500lb
自密封焊接截止阀标准材质明细表
|
序号 |
零件名称 |
CStoASTM |
AStoASTM |
SStoASTM | |
|
A105 |
A182F22 |
A182F304 |
A182F316(L) | ||
|
1 |
阀体 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
2 |
阀瓣 |
A276420 |
A276304 |
A276304(L) |
A276F316(L) |
|
3 |
阀杆 |
A182F6 |
A182F304 |
A182F304(L) |
A182F316(L) |
|
4 |
密封圈 |
A182F304L |
A182F316L | ||
|
5 |
密封螺母 |
A105 |
A182F304 |
A182F304(L) |
A182F316L |
|
6 |
阀盖 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
7 |
销钉 |
A276420 |
A182F304 | ||
|
8 |
垫圈 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
9 |
提升螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
10 |
填料 |
柔性石墨 |
ＰＴＦＥ | ||
|
11 |
填料压套 |
A2７6420 |
A182F304 | ||
|
12 |
活节螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
|
13 |
填料压板 |
A216WCB |
A351CF8 | ||
|
14 |
螺母 |
A194 2H |
A1944 |
A1948 |
A1948M |
|
15 |
阀杆螺母 |
A276 410 | |||
|
16 |
手轮 |
A197 | |||
|
17 |
锁紧螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
18 |
油嘴 |
铜 | |||
|
适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 | ||
|
适用温度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ | ||
注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;
尺寸(MM)和重量(KG)
|
NPS |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" | |
|
L |
900Lb-150Lb |
140 |
140 |
140 |
178 |
178 |
216 |
|
2500Lb |
186 |
186 |
186 |
232 |
232 |
279 | |
|
H(开) |
333 |
333 |
333 |
408 |
408 |
524 | |
|
W |
160 |
160 |
180 |
200 |
250 |
280 | |
|
重量 |
900LB-1500LB |
11.2 |
10.5 |
10.1 |
21.0 |
19.6 |
40.4 |
|
2500LB |
12.3 |
11.6 |
10.8 |
28.0 |
26.4 |
43.8 | |
