低温焊接截止阀产品特点
低温焊接截止阀主要适用于火力电站各种系统的管路上，切断或接通管路介质。适用介质：水、蒸气等非腐蚀性介质。J61Y锻钢低温截止阀与其他阀门产品相比的特点是高温高压，独特的自密封设计，压力越高，密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点

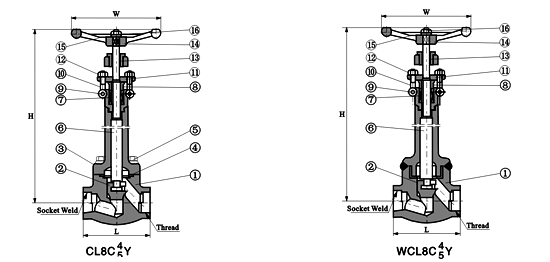

低温焊接截止阀结构解剖图
低温焊接截止阀 800Lb 标准材质细表
| 序号 | 零件名称 | AStoASTM | SStoASTM | ||
| A350LF2 | A350LF3 | A182F304 | A182F316(L) | ||
| 1 | 阀体 | A350LF2 | A350LF3 | A182F304(L) | A182F316(L) |
| 2 | 阀瓣 | A276410 | A276304(L) | A276304(L) | A276316(L) |
| 3 | 阀盖 | A350LF2 | A350LF3 | A182F304(L) | A182F316(L) |
| 4 | 垫片 | 316夹柔性石墨 | 316夹PTFE | ||
| 5 | 螺栓螺母 | A193B7 | A193B7 | A193B8 | A193B8M |
| 6 | 阀杆 | A182F6 | A182F6 | A182F304(L) | A182F316(L) |
| 7 | 填料 | 柔性石墨 | PTFE | ||
| 8 | 填料压套 | A2764120 | A182F304 | ||
| 9 | 销钉 | A276420 | A182F304 | ||
| 10 | 活节螺栓 | A193B7 | A193B16 | A193B8 | A193B8M |
| 11 | 填料压板 | AWCB | A351CF8 | ||
| 12 | 螺母 | A1942H | A1944 | A1948 | A1948M |
| 13 | 阀杆螺母 | A276 410 | |||
| 14 | 手轮 | A197 | |||
| 15 | 铭牌 | SS | |||
| 16 | 螺母 | A1942H | A1944 | A1948 | A1948M |
| 适用温度 | ≥-40℃ | ≥-101℃ | ≥-196℃ | ||
注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;
尺寸(MM)和重量(KG)
| NPS | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | |
| L | 79 | 92 | 111 | 120 | 120 | 172 | 200 | |
| H(开) | 330 | 337 | 370 | 480 | 410 | 474 | 546 | |
| W | 100 | 100 | 125 | 160 | 160 | 180 | 200 | |
| 重量 | 螺栓式 | 5.2 | 7.2 | 10.9 | 13.5 | 15.2 | 19.8 | 29.0 |
| 焊接式 | 4.8 | 6.5 | 9.5 | 11.5 | 13.1 | 17.5 | 26.8 | |
低温焊接截止阀安装使用应注意事项
低温焊接截止阀常常忽视注脂量的问题。注脂枪加油后，操作人员锻钢低温截止阀选择阀门和注
脂联结方式后，进行注脂作业。存在着二J61Y锻钢低温截止阀情况：一方面注脂量少注脂不足，
密封面因缺少润滑剂而加快磨损。另一方面注脂过量，造成浪费。在于没有根据阀门类型类别，对不同的阀门密封容量进行精确的计算。可以以阀门尺寸和类别算出密封容量，再合理的注入适量的润滑脂。
