自密封法兰截止阀有三种盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片(316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊透连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密环密封。
锻钢自密封截止阀设计结构和特征
截止阀的设计与制造符合API602，BS5352和ASME B16.34。检验与测试按API 598，标记按MSS-SP-25。
全径或缩径
明杆支架式(OS&Y)
自定心压板压套式
螺栓连接、缠绕垫片密封式阀盖,螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
整体式上密封座
承插端符合ASME B16.11
螺纹连接端(NPT)符合ANSI/ASME B1.20.1
阀瓣可变换为节流型、针型、球型和止回型。

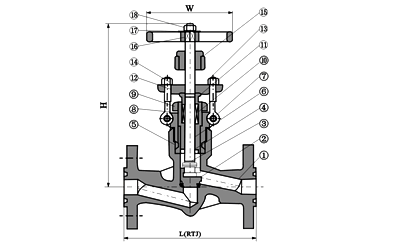

自密封法兰截止阀结构解剖图
自密封法兰截止阀标准材质明细表
注意：客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
序号
CS to ASTM
AS to ASTM
Ttpe A105
Type A182 F22
Type A182 304(L)
A182 F316(L)
1
A105
A182 F22
A182 F304(L)
A182 F316(L)
2
A276 420
A276 304
A276 304(L)
A276 316(L)
3
A182 F6
A182 F304
A182 F304(L)
A182 F316(L)
4
A105
A182 F304
A182 F304(L)
A182 F316(L)
5
A182 F304L
A182 F316L
6
A105
A182 F22
A182 F304(L)
A182 F316(L)
7
A276 420
A182 F304
8
A105
A182 F22
A182 F304(L)
A182 F316(L)
9
A194 2H
A194 4
A194 8
A194 8M
10
柔性石墨
PTFE
11
A276 420
A182 F304
12
A216 WCB
A351 CF8
13
A193 B7
A193 B16
A193 B8
A193 B8M
14
A194 2H
A194 4
A194 8
A194 8M
15
A276 410
16
A197
17
SS
18
A194 2H
A194 4
A194 8
A194 8M
水、蒸汽、油品等
水、蒸汽、油品等
硝酸、醋酸等
适用温度
-29℃～425℃
-29℃～550℃
-29℃～180℃
CS=碳钢；AS=合金钢；SS=不锈钢；
尺寸（mm）和重量（kg）
NPS
1/2"
3/4"
1"
11/4"
11/2"
2"
L(RTJ)
900Lb～1500Lb
216
229
254
279
305
368
2500Lb
264
273
308
349
384
451
H(开)
900Lb～1500Lb
318
318
318
398
408
524
2500Lb
333
333
333
410
420
524
W
160
160
180
200
250
280
重量
900Lb～1500Lb
15.5
16.9
18.9
28.9
34.3
52.8
2500Lb
18.0
20.5
23.0
36.1
45.0
81.5
