【内螺纹柱塞阀产品介绍】
内螺纹柱塞阀可在任意位置安装，介质流动方向见阀体上箭头所示。经过一段时间的使用密封环如有磨损及渗漏必须先将阀门关闭后，在将法兰螺栓均匀的略加旋紧以至于下渗漏即可。同时更换时应防止内螺纹柱塞阀和新装密封环裂痕和碰伤。在短时间内，冷热交替温差较大的管道中，柱塞阀不能使用。
【内螺纹柱塞阀性能规范】
|
阀体材料 |
适用温度 |
适用介质 |
压力范围 |
|
铸钢 |
≤250℃ |
水、蒸汽、油品 |
PN 1.6-6.4MPa |
|
铸铁 |
≤180℃ |
水、蒸汽、油品 |
PNl．6 |
|
不锈钢 |
≤200℃ |
硝酸、醋酸 |
通径范围 |
|
含钼不锈钢 |
≤200℃ |
氮、氢、尿素等 |
DNl5-100mm |
【内螺纹柱塞阀测试范围】
|
实验项目 |
实验介质 |
实验压力 |
|
压强实验 |
水 |
1.5PN |
|
高压密封实验 |
水 |
1.1 PN |
|
低压气密封实验 |
气 |
0 5-0.7MPa |

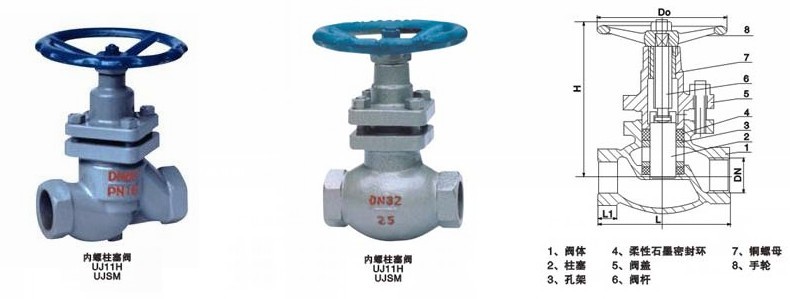

【内螺纹柱塞阀外形结构】
【内螺纹柱塞阀主要连接尺寸】
|
公称通径 |
U11SM、UJl1H-1.6 25.40 C．P．R 主要结构尺寸及外形尺寸 | |||||||
|
阀体长度 |
接头长度 |
接头长度 |
手轮直径 |
管螺纹 G |
关闭高度 |
开启高度 |
重量 | |
|
15 |
90 |
14 |
32 |
80 |
1/2 |
133 |
157 |
2.1 |
|
20 |
100 |
16 |
36 |
100 |
3/4 |
141 |
169 |
2.8 |
|
25 |
120 |
18 |
46 |
120 |
1 |
165 |
199 |
3.8 |
|
32 |
140 |
20 |
55 |
140 |
11/4 |
179 |
225 |
5.8 |
|
40 |
170 |
22 |
65 |
160 |
11/2 |
198 |
246 |
8.3 |
|
50 |
200 |
24 |
80 |
200 |
2 |
226 |
282 |
13.2 |
1、正钢公司生产的柱塞截止阀出厂前均进行过严格试压、验收。使用时只需将外表及孔腔清洗干净，不必拆洗和更换。
2、本阀门可在任意位置安装，介质流动方向见阀体上箭头所示。
3、经过一段时间的使用，密封环如有磨损有渗漏必须先将阀门关闭后，再将中法兰螺栓均匀略加旋紧以至下渗漏即可，
4、不宜盲目将螺栓拧得太紧。同时更换时应防止柱塞和新装密封环表面裂痕和碰伤。
正钢温馨提示：
1、请在订货时提供详细型号、压力、口径、材质、介质、温度、交货地、交货时间。
2、对柱塞阀的连接方式：可选用螺纹（内螺纹或外螺纹）法兰式，焊接式等。
3、正钢专业为您打造适合您的柱塞阀产品，欢迎您的来电（☏:400-6868-625）或浏览正钢官方网站http://www.zhengvalve.com
