法兰式柱塞阀

冠高阀门

销售电话：021-51078058,13611670890
图文传真：021-36369121

所属系列：	柱塞阀系类
名称：	法兰式柱塞阀
型号：	U41SM
检索关键字：	法兰式柱塞阀

【法兰式柱塞阀介绍】

U41SM法兰式柱塞阀按标准可按美标、日标、国标等进行加工。是安装在蒸汽管道上，阀杆部位无泄漏，是锅炉蒸汽最理想阀门。没有流体流失提高了使用能源效率增加生产设备安全性减少了维护费用及频繁的维护保养降低经营成本，还提供了清洁安全的工作环境。

【法兰式柱塞阀工作原理】

U41SM法兰式柱塞阀当手轮旋转时，通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。在阀门中柱塞与密封环间采用过盈配合，通过调节压盖中法兰螺栓，使密封环压缩所产品生的侧向力与阀体中孔面及柱塞外圆密封，从而保证了阀门的密封性，杜绝了内泄漏、同时阀门开启矩小、能实现阀门的迅速开启和关闭。由于密封环采用回弹性强、耐磨性高的无毒新型密封材料，具有经受长期高温、高压而不丧失弹性，所以密封性能可靠，经久耐用。

【法兰式柱塞阀特点】

1、开关柱塞阀时，柱塞在密封圈中缓慢移动，接触面几乎不磨损。

2、密封环采用弹性强、耐磨性高的无毒新型密封材料，所以密封可靠，经久耐用。

3、在阀门中柱塞与密封环间采用过盈配合，从而保证了阀门的密封性，杜绝了内外泄漏。

4、关闭时，柱塞插入下密封圈，截断流道；开启时，柱塞虽然脱离下密封圈，但仍藏在上密封圈内，保持与外界隔离，不致发生泄漏。

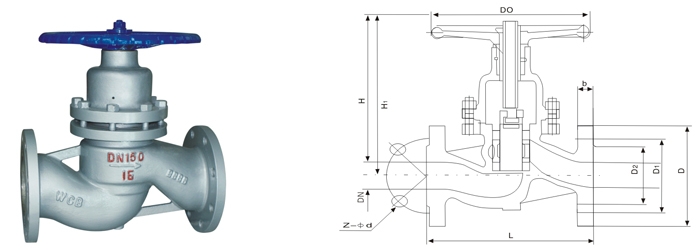

【法兰式柱塞阀外形及连接尺寸】

通径DN	尺寸
通径DN	L	D	D1	D2	b	Z-Φ d	H	H1	D0
U41S-16C
15	130	95	65	45	14	4-14	116	144	80
20	150	105	75	55	16	4-14	142	176	100
25	160	115	85	65	16	4-14	163	205	100
32	180	135	100	78	18	4-18	182	227	100
40	200	145	110	85	18	4-18	210	260	160
50	230	160	105	100	20	4-18	230	286	180
65	290	180	145	100	20	4-18	250	310	200
80	310	195	160	135	22	8-18	269	340	240
100	350	215	180	155	24	8-18	278	356	280
105	400	240	210	185	26	8-18	332	440	320
150	480	280	240	210	28	8-23	434	562	360
200	600	335	295	265	30	10-23	498	660	460
250	650/700	405	355	320	38	10-23	540	660	500
300	750	460	410	360	38	10-23	650	680	550
U41S-25C
15	130	95	65	45	16	4-14	116	144	80
20	150	105	75	55	16	4-14	142	176	100
25	160	115	85	65	16	4-14	163	205	100
32	180	135	100	78	18	4-18	182	227	100
40	200	145	110	85	18	4-18	210	260	160
50	230	160	105	100	20	4-18	230	286	180
65	290	180	145	100	22	8-18	250	310	200
80	310	195	160	135	22	8-18	269	340	240
100	350	230	190	160	24	8-23	278	356	280
105	400	270	220	188	28	8-25	332	440	320
150	480	300	250	218	30	8-25	434	562	360
200	600	360	310	282	34	10-26	498	660	460
250	650/700	425	370	332	36	10-30	540	660	500
300	750	485	430	390	40	16-30	650	680	550
U41S-40C
15	130	95	65	45	16	4-14	116	144	80
20	150	105	75	55	16	4-14	142	176	100
25	160	115	85	65	16	4-14	163	205	100
32	180	135	100	78	18	4-18	182	227	100
40	200	145	110	85	18	4-18	210	260	160
50	230	160	105	100	20	4-18	230	286	180
65	290	180	145	100	22	8-18	250	310	200
80	310	195	160	135	22	8-18	269	340	240
100	350	230	190	160	24	8-23	278	356	280
105	400	270	220	188	28	8-25	332	440	320
150	480	300	250	218	30	8-25	434	562	360
200	600	375	320	282	38	10-30	498	660	460
250	650/700	445	385	345	42	10-30	540	660	500
300	750	510	450	408	46	16-34	650	680

【法兰式柱塞阀安装和维修】

1、本柱塞阀可在任意位置安装，介质流动方向见阀体一箭头所示。

2、在短时间内，冷热交替温差较大的管道中，柱塞阀不能使用。

3、冠高阀门生产的柱塞阀出厂前均按ZBJ16006进行试验、验收、使用时只需将外表及孔腔清洗干净，不必拆洗和更换。

4、经过一段时间的使用密封环如有磨损及渗漏必须先将阀门关闭后，再将中法兰螺栓均匀地略加旋紧以至不渗漏即可同时更换时应防止柱塞和新装密封环裂痕和碰伤。

冠高阀门温馨提示：
1、请在订货时提供详细型号、压力、口径、材质、介质、温度、交货地、交货时间。
2、对柱塞阀的连接方式：可选用螺纹（内螺纹或外螺纹）法兰式，焊接式等。
3、冠高专业为您打造适合您的柱塞阀产品，欢迎您的来电（☏:400-897-6568）
