【平衡式柱塞阀介绍】
平衡式柱塞阀是基于柱塞阀和节流阀等特点上取长补短，融入新技术，而开发出的一种实用新型的阀门。该新型产品的结构，阀盖固定于阀体上部一根阀杆通过阀盖，其外端固连着传动装置，内端固连着活塞上体和下体，且在两者的之间的侧部，形成一个环形凹槽，在环形凹槽内下部套接一个金属密封圈，上部套接一个非金属活塞环，在阀体内部设有与活塞相配合的不锈钢缸套及阀座。

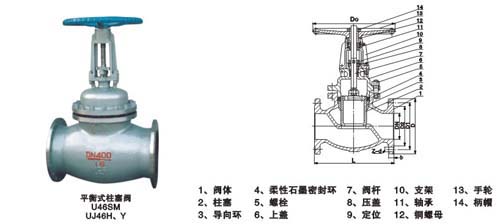

【平衡式柱塞阀外形图】
【平衡式柱塞阀连接尺寸U46SM-16C】
|
DN |
L |
D |
D1 |
D2 |
b |
Z-φd |
D0 |
|
150 |
480 |
280 |
240 |
210 |
24 |
8-23 |
400 |
|
200 |
600 |
335 |
295 |
265 |
26 |
12-23 |
450 |
|
250 |
650 |
405 |
355 |
320 |
30 |
12-25 |
500 |
|
300 |
750 |
460 |
410 |
375 |
30 |
12-25 |
560 |
|
350 |
850 |
520 |
470 |
435 |
34 |
16-25 |
640 |
|
400 |
914 |
580 |
525 |
485 |
36 |
16-30 |
750 |
|
450 |
987 |
640 |
585 |
545 |
40 |
20-30 |
带伞齿轮转动 |
|
500 |
987 |
705 |
650 |
608 |
44 |
20-34 |
【平衡式柱塞阀连接尺寸U46SM-25C】
|
DN |
L |
D |
01 |
D2 |
b |
Z-φd |
DO |
|
150 |
480 |
300 |
250 |
218 |
30 |
8-25 |
400 |
|
200 |
600 |
350 |
310 |
278 |
34 |
12-25 |
450 |
|
250 |
650 |
425 |
370 |
332 |
36 |
12-30 |
500 |
|
300 |
750 |
485 |
430 |
390 |
40 |
16-30 |
560 |
|
350 |
850 |
550 |
490 |
448 |
44 |
16-34 |
640 |
|
400 |
914 |
610 |
550 |
505 |
48 |
16-34 |
750 |
|
450 |
987 |
660 |
600 |
555 |
50 |
20-34 |
带伞齿轮转动 |
|
500 |
987 |
730 |
660 |
610 |
52 |
20-41 |
【平衡式柱塞阀安装和维修】
1、本柱塞阀可在任意位置安装，介质流动方向见阀体一箭头所示。
2、在短时间内，冷热交替温差较大的管道中，柱塞阀不能使用。
3、生产的柱塞阀出厂前均按ZBJ16006进行试验、验收、使用时只需将外表及孔腔清洗干净，不必拆洗和更换。
4、经过一段时间的使用密封环如有磨损及渗漏必须先将阀门关闭后，再将中法兰螺栓均匀地略加旋紧以至不渗漏即可同时更换时应防止柱塞和新装密封环裂痕和碰伤。
1、请在订货时提供详细型号、压力、口径、材质、介质、温度、交货地、交货时间。
2、对柱塞阀的连接方式：可选用螺纹（内螺纹或外螺纹）法兰式，焊接式等。
3、冠高专业为您打造适合您的柱塞阀产品，欢迎您的来电（☏:400-897-6568）
