【柱塞式截止阀工作原理】
UJ41H柱塞式截止阀依靠截止阀的原理,阀杆带动柱塞在导向套中上、下往复运动,使柱塞端部斜锥面与阀座锥面完成阀门的开启与关闭功能。通过中柱与密封环间采用过盈配合,通过调节中法兰螺栓预紧力,使密封环压缩所产生的侧向力与阀体中孔面柱塞外圆密封,从而保证了阀门的密封性。
【柱塞式截止阀实行的标准】
●阀门设计、制造按:GBl2235《法兰连接钢截止阀升降式止回阀》的规定。
●阀门的结构长度按:GBl2221《法兰连接金属阀门长度》系列尺寸。API阀心结构长度按ANSI 16110-86有关尺寸选用。
●阀门连接法兰尺寸按:HGJl44-76-91《钢制管法兰、垫片、紧固件》及HG标准中的尺寸选用。
●阀门检查和试验按:GB/T13927《阀门的实验和检验》及API 598《阀门的实验和检验》要求。
【柱塞式截止阀结构特点】
☆柱塞截止阀是由阀体、阀盖、阀杆、柱塞、导向、密封环、手轮等零件组成(如图)。当手轮旋转时,通过阀杆带动柱塞在导向套中上、下往复运动,使柱塞端部斜锥面与阀座锥面完成阀门的开启与关闭功能。
☆在阀门中柱塞与密封环间采用过盈配合,通过调节中法兰螺栓预紧力,使密封环压缩所产生的侧向力与阀体中孔面柱塞外圆密封,从而保证了阀门的密封性。杜绝了内泄漏。
☆由于密封环采用回弹性强、耐磨性高的无毒新型密封材料,所以密封可靠、经久耐用,从而提高了阀门的使用寿命。
☆本阀门结合柱塞阀的无泄漏优点和截止阀启闭快的特点,成为一种结构新颖、用途广泛的新产品。其优越性远胜于普通截止阀。

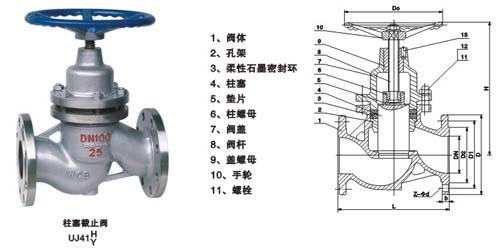

【柱塞式截止阀外形结构】
【柱塞式截止阀连接尺寸】
1.6-MPa UJ41H-16C UJ41W-16CP/R | |||||||||||||||||||
公称通径 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 | |
主要外形尺寸 及连接尺寸 (mm) |
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
650 |
698 |
787 |
914 |
987 |
987 |
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
215 |
245 |
280 |
335 |
405 |
460 |
520 |
580 |
640 |
705 | |
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
470 |
525 |
585 |
650 | |
D2 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
155 |
185 |
210 |
265 |
320 |
375 |
435 |
485 |
545 |
608 | |
b |
14 |
14 |
14 |
16 |
16 |
16 |
18 |
20 |
20 |
22 |
24 |
26 |
30 |
30 |
34 |
36 |
40 |
44 | |
Z-φd |
4-φ14 |
4-φ14 |
4-φ14 |
4-φ18 |
4-φ18 |
4-φ18 |
4-φ18 |
8-φ18 |
8-φ18 |
8-φ18 |
8-φ23 |
12-φ23 |
12-φ25 |
12-φ25 |
16-φ25 |
16-φ30 |
20-φ34 |
20-φ34 | |
H |
133 |
170 |
178 |
195 |
230 |
250 |
272 |
300 |
312 |
365 |
400 |
460 |
940 |
985 |
1100 |
1395 |
1480 |
1600 | |
重量 |
kg |
3.6 |
4.5 |
6 |
8 |
11 |
15 |
21 |
32 |
44 |
62 |
85 |
148 |
260 |
340 |
552 |
752 |
1200 |
1400 |
2.5-MPa UJ41H-25C UJ41W-25CP/R | |||||||||||||||||||
公称通径 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 | |
主要外形尺寸 及连接 尺寸 (mm) |
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
650 |
698 |
787 |
914 |
987 |
987 |
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
230 |
270 |
300 |
360 |
425 |
485 |
550 |
610 |
660 |
730 | |
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
190 |
220 |
250 |
310 |
370 |
430 |
490 |
550 |
600 |
600 | |
D2 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
160 |
188 |
218 |
278 |
332 |
390 |
448 |
405 |
555 |
610 | |
b |
16 |
16 |
14 |
18 |
18 |
20 |
22 |
22 |
24 |
2/ |
30 |
34 |
36 |
40 |
44 |
48 |
50 |
52 | |
Z-φd |
4-φ14 |
4-φ14 |
4-φ14 |
4-φ18 |
4-φ18 |
4-φ18 |
8-φ18 |
8-φ18 |
8-φ23 |
8-φ25 |
8-φ25 |
12-φ30 |
12-φ30 |
16-φ30 |
16-φ34 |
16-φ34 |
20-φ34 |
20-φ41 | |
H |
133 |
170 |
178 |
195 |
230 |
250 |
272 |
300 |
312 |
365 |
410 |
470 |
940 |
1000 |
1140 |
1400 |
1500 |
1620 | |
重量 |
kg |
3.5 |
4.5 |
6 |
8 |
11 |
16 |
22 |
32 |
48 |
65 |
90 |
165 |
280 |
360 |
580 |
800 |
1280 |
1450 |
4.O-MPa UJ41H-40C UJ41W-40CP/R | |||||||||||||||||||
公称通径 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 | |
主要外形尺寸 及连接 尺寸 (mm) |
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
650 |
698 |
787 |
914 |
987 |
987 |
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
230 |
270 |
300 |
375 |
445 |
510 |
570 |
655 |
680 |
735 | |
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
190 |
220 |
250 |
320 |
385 |
450 |
515 |
585 |
610 |
670 | |
D2 |
45 |
55 |
65 |
78 |
85 |
100 |
125 |
135 |
160 |
188 |
218 |
282 |
345 |
408 |
465 |
535 |
560 |
612 | |
D6 |
40 |
51 |
58 |
66 |
76 |
88 |
110 |
121 |
150 |
176 |
204 |
260 |
313 |
364 |
422 |
474 |
524 |
576 | |
b |
16 |
16 |
16 |
18 |
18 |
20 |
22 |
22 |
24 |
28 |
30 |
38 |
42 |
46 |
52 |
58 |
60 |
62 | |
Z-φd |
4-φ14 |
4-φ14 |
4-φ18 |
4-φ18 |
4-φ18 |
4-φ18 |
8-φ18 |
8-φ18 |
8-φ23 |
8-φ25 |
8-φ25 |
12-φ30 |
12-φ34 |
16-φ34 |
16-φ34 |
16-φ41 |
20-φ41 |
20-φ48 | |
H |
133 |
170 |
178 |
195 |
230 |
250 |
272 |
300 |
312 |
365 |
410 |
580 |
940 |
1000 |
1140 |
1400 |
1500 |
1620 | |
重量 |
kg |
3.5 |
4.5 |
6 |
8 |
11 |
16 |
22 |
32 |
48 |
75 |
120 |
185 |
320 |
480 |
700 |
930 |
1450 |
1600 |
6.4-MPa U41H-64C UJ41H-64P/R | |||||||||||||||
公称通径 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 | |
主要外 形尺寸 及连接 尺寸 (mm) |
L |
170 |
190 |
210 |
230 |
260 |
300 |
340 |
380 |
430 |
500 |
550 |
650 |
775 |
900 |
D |
105 |
125 |
135 |
150 |
165 |
175 |
200 |
210 |
250 |
295 |
340 |
405 |
470 |
530 | |
D1 |
75 |
90 |
100 |
110 |
125 |
135 |
160 |
170 |
200 |
240 |
280 |
345 |
400 |
460 | |
D2 |
55 |
68 |
78 |
82 |
95 |
105 |
130 |
140 |
168 |
202 |
240 |
300 |
352 |
412 | |
D6 |
40 |
51 |
58 |
66 |
76 |
88 |
110 |
121 |
150 |
176 |
204 |
260 |
313 |
364 | |
b |
18 |
20 |
22 |
24 |
24 |
26 |
28 |
30 |
32 |
36 |
38 |
44 |
48 |
54 | |
Z-φd |
4-φ14 |
4-φ18 |
4-φ14 |
4-φ23 |
4-φ23 |
8-φ23 |
8-φ23 |
8-φ25 |
8-φ30 |
8-φ34 |
8-φ34 |
12-φ34 |
12-φ41 |
16-φ41 | |
H |
150 |
165 |
185 |
200 |
235 |
260 |
285 |
320 |
340 |
400 |
450 |
500 |
980 |
1000 | |
重量 |
kg |
6 |
8 |
9 |
14 |
22 |
30 |
40 |
70 |
98 |
150 |
260 |
400 |
520 |
680 |
PNl0.0MPa UJ41H-100 UJ41H-100P/R | |||||||||||||||||
公称通径 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 | |
主要外 形尺寸 及连接 尺寸 (mm) |
L |
170 |
190 |
210 |
230 |
260 |
300 |
340 |
380 |
430 |
500 |
550 |
650 |
775 |
900 |
1025 |
1150 |
D |
105 |
125 |
135 |
150 |
165 |
195 |
220 |
230 |
265 |
310 |
350 |
430 |
500 |
585 |
655 |
715 | |
D1 |
75 |
90 |
100 |
110 |
125 |
145 |
170 |
180 |
210 |
250 |
290 |
360 |
430 |
500 |
560 |
620 | |
H |
150 |
165 |
185 |
200 |
230 |
250 |
280 |
300 |
340 |
400 |
460 |
520 |
980 |
1060 |
1200 |
1350 | |
重量 |
kg |
6 |
8 |
10 |
16 |
26 |
34 |
48 |
96 |
130 |
250 |
380 |
510 |
660 |
810 |
950 |
1100 |
PNl6.0MPa UJ41H-160 | |||||||||||||||
公称通径 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 | |
主要外 形尺寸 及连接 尺寸 (mm) |
L |
165 |
190 |
216 |
229 |
241 |
292 |
330 |
356 |
432 |
508 |
559 |
660 |
787 |
900 |
D |
105 |
130 |
140 |
155 |
170 |
195 |
220 |
230 |
265 |
315 |
355 |
430 |
515 |
586 | |
D1 |
75 |
90 |
100 |
110 |
125 |
145 |
170 |
180 |
210 |
250 |
290 |
360 |
430 |
500 | |
H |
180 |
200 |
220 |
270 |
280 |
290 |
320 |
350 |
380 |
460 |
540 |
1000 |
1100 | ||
重量 |
kg |
11 |
21 |
29 |
38 |
41 |
58 |
80 |
110 |
135 |
182 |
305 |
520 |
846 |
1100 |
【柱塞式截止阀安装和维修】
1、本公司生产的柱塞截止阀出厂前均进行过严格试压、验收。使用时只需将外表及孔腔清洗干净,不必拆洗和更换。
2、本阀门可在任意位置安装,介质流动方向见阀体上箭头所示。
3、经过一段时间的使用,密封环如有磨损有渗漏必须先将阀门关闭后,再将中法兰螺栓均匀略加旋紧以至下渗漏即可,
4、不宜盲目将螺栓拧得太紧。同时更换时应防止柱塞和新装密封环表面裂痕和碰伤。
冠高阀门温馨提示:
1、请在订货时提供详细型号、压力、口径、材质、介质、温度、交货地、交货时间。
2、对柱塞阀的连接方式:可选用螺纹(内螺纹或外螺纹)法兰式,焊接式等。
3、冠高专业为您打造适合您的柱塞阀产品,欢迎您的来电(☏:400-897-6568)
