所属系列： 柱塞阀系类
名    称： 金属密封柱塞截止阀
型    号： HJ41H,UJ41Y
检索关键字： 金属密封柱塞截止阀

【金属密封柱塞截止阀工作原理】

UJ41H金属密封柱塞截止阀依靠截止阀的原理，阀杆带动柱塞在导向套中上、下往复运动，使柱塞端部斜锥面与阀座锥面完成阀门的开启与关闭功能。通过中柱与密封环间采用过盈配合，通过调节中法兰螺栓预紧力，使密封环压缩所产生的侧向力与阀体中孔面柱塞外圆密封，从而保证了阀门的密封性。

【金属密封柱塞截止阀运用范围】

阀门设计、制造按：GBl2235《法兰连接钢截止阀升降式止回阀》的规定。
阀门的结构长度按：GBl2221《法兰连接金属阀门长度》系列尺寸。API阀心结构长度按ANSI 16110-86有关尺寸选用。
阀门连接法兰尺寸按：HGJl44-76-91《钢制管法兰、垫片、紧固件》及HG标准中的尺寸选用。
阀门检查和试验按：GB/T13927《阀门的实验和检验》及API 598《阀门的实验和检验》要求。

【金属密封柱塞截止阀结构特点】

☆柱塞截止阀是由阀体、阀盖、阀杆、柱塞、导向、密封环、手轮等零件组成(如图)。当手轮旋转时，通过阀杆带动柱塞在导向套中上、下往复运动，使柱塞端部斜锥面与阀座锥面完成阀门的开启与关闭功能。
☆在阀门中柱塞与密封环间采用过盈配合，通过调节中法兰螺栓预紧力，使密封环压缩所产生的侧向力与阀体中孔面柱塞外圆密封，从而保证了阀门的密封性。杜绝了内泄漏。
☆由于密封环采用回弹性强、耐磨性高的无毒新型密封材料，所以密封可靠、经久耐用，从而提高了阀门的使用寿命。
☆本阀门结合柱塞阀的无泄漏优点和截止阀启闭快的特点，成为一种结构新颖、用途广泛的新产品。其优越性远胜于普通截止阀。

【金属密封柱塞截止阀性能规范】

阀体材料
适用温度
适用介质
压力范围
铸 钢
≤425℃
水、蒸汽、石油产品
PNl.6-1.6MPa
不锈钢
≤300℃
硝酸、醋酸
通径范围
含钼不锈钢
≤300℃
氮、氢、氨尿素等
DNl5-500mm

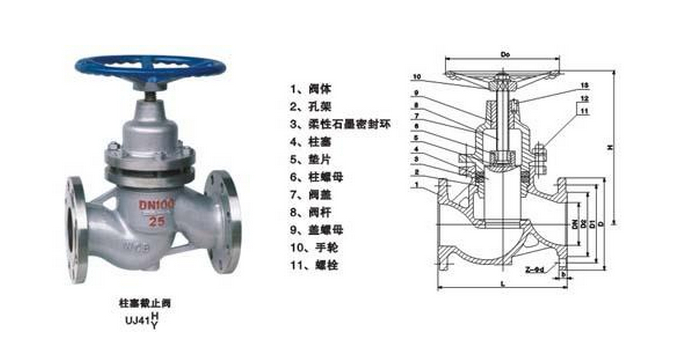

【金属密封柱塞截止阀外形结构图】

【金属密封柱塞截止阀连接尺寸】

DN(mm)
尺寸（mm）
UJ41H-16C、Y、P、R
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
L
130
150
160
180
200
230
290
310
350
400
480
495
622
698
787
914
H
170
190
210
250
270
300
340
380
420
450
540
640
740
850
970
1100
W
100
100
120
140
160
180
200
240
270
310
340
400
520
640
760
900
D
95
105
115
135
145
160
180
195
215
245
280
335
405
460
520
580
K
65
75
85
100
110
125
145
160
180
210
240
295
355
410
470
525
D1
45
55
65
78
85
100
120
135
155
185
210
265
320
375
435
485
t
14
14
14
16
16
16
18
20
20
22
24
26
30
30
34
36
n-φ
4-14
4-14
4-18
4-18
4-18
4-18
4-18
8-18
8-18
8-18
8-23
12-23
12-25
12-25
16-25
16-30
重量（千克）
3．5
4．5
5．5
8
11．5
15
21
30
42
55
90
142
210
290
500
DN(mm)
尺寸（mm）
UJ41H（Y）-25C、P、R
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
L
130
150
160
180
200
230
290
310
350
400
480
495
622
698
787
914
H
170
190
200
230
260
280
300
370
400
420
510
590
710
830
950
1080
W
100
100
120
140
160
180
200
240
270
310
340
400
520
540
780
900
D
95
105
115
135
145
160
180
195
230
270
200
375
445
510
570
655
K
65
75
85
100
110
125
145
160
190
220
250
320
385
450
510
585
D1
39
50
57
65
75
87
109
120
148
175
203
259
312
363
421
473
t
16
16
16
18
18
20
22
22
24
22
30
38
42
46
52
58
n-φ
4-14
4-14
4-18
4-18
4-18
4-18
4-18
8-18
8-23
8-25
8-25
12-30
12-34
16-34
16-34
16-41
DN(mm)
尺寸（mm）
UJ41H-40C、Y、P、R
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
L
130
150
160
180
200
230
290
310
350
400
480
533
622
711
838
914
H
170
190
210
250
270
300
340
380
420
460
540
640
740
850
980
1100
W
100
100
120
140
160
180
200
240
280
310
340
400
520
640
760
900
D
95
105
115
135
145
160
180
195
230
270
300
360
425
485
550
610
K
65
75
85
100
110
125
145
160
190
220
250
310
370
430
490
550
D1
45
55
65
78
85
100
120
135
160
188
218
278
332
390
448
505
t
16
16
16
18
18
20
22
22
24
28
30
34
36
40
44
48
n-φ
4-14
4-14
4-14
4-18
4-18
4-18
8-18
8-18
8-23
8-25
8-25
12-25
12-30
16-30
16-34
16-34
重量（千克）
3.5
4.5
5.5
8
11.5
15
21
30
42.5
57
91
150
220
300
550

【金属密封柱塞截止阀安装和维修】

1、冠高阀门生产的柱塞截止阀出厂前均进行过严格试压、验收。使用时只需将外表及孔腔清洗干净，不必拆洗和更换。
2、本阀门可在任意位置安装，介质流动方向见阀体上箭头所示。
3、经过一段时间的使用，密封环如有磨损有渗漏必须先将阀门关闭后，再将中法兰螺栓均匀略加旋紧以至下渗漏即可，
4、不宜盲目将螺栓拧得太紧。同时更换时应防止柱塞和新装密封环表面裂痕和碰伤。



冠高阀门温馨提示：
1、请在订货时提供详细型号、压力、口径、材质、介质、温度、交货地、交货时间。
2、对柱塞阀的连接方式：可选用螺纹（内螺纹或外螺纹）法兰式，焊接式等。
3、冠高专业为您打造适合您的柱塞阀产品，欢迎您的来电（☏:400-897-6568）
