所属系列： 柱塞阀系类

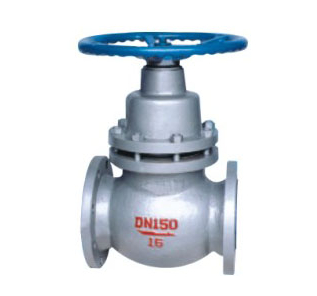

名    称： 金属密封柱塞式闸阀
型    号： UZ41H,UZ41Y
检索关键字： 金属密封柱塞式闸阀

【金属密封柱塞式闸阀产品概述】

UZ41H金属密封柱塞式闸阀采用不锈钢密封面，提高了阀门的使用温度，密封可靠、经久耐用，从而提高阀门的使用寿命。

【金属密封柱塞式闸阀工作原理】

U41SM法兰式柱塞阀当手轮旋转时，通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。在阀门中柱塞与密封环间采用过盈配合，通过调节压盖中法兰螺栓，使密封环压缩所产品生的侧向力与阀体中孔面及柱塞外圆密封，从而保证了阀门的密封性，杜绝了内泄漏、同时阀门开启矩小、能实现阀门的迅速开启和关闭。由于密封环采用回弹性强、耐磨性高的无毒新型密封材料，具有经受长期高温、高压而不丧失弹性，所以密封性能可靠，经久耐用。

【金属密封柱塞式闸阀产品特点】

1、动作迅速、扭矩小、开关柱塞阀时，柱塞在密封圈中缓慢移动，接触面几乎不磨损。

2、密封环采用弹性强、耐磨性高的无毒新型密封材料，所以密封可靠，经久耐用、耐磨、耐腐蚀。

3、在阀门中柱塞与密封环间采用过盈配合，从而保证了阀门的密封性，杜绝了内外泄漏。

4、关闭时，柱塞插入下密封圈，截断流道；开启时，柱塞虽然脱离下密封圈，但仍藏在上密封圈内，保持与外界隔离，不致发生泄漏。

【金属密封柱塞式闸阀外形结构】

【金属密封柱塞式闸阀练级尺寸】

DN(mm)
尺寸（mm）
UZ41H-16C（Y、P、R）
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
L
130
150
160
180
240
250
265
280
300
325
350
400
450
500
550
600
W
100
100
120
140
160
180
200
240
270
310
340
400
520
640
760
900
D
95
105
115
135
145
160
180
195
215
245
280
335
405
460
520
580
K
65
75
85
100
110
125
145
160
180
210
240
295
355
410
470
525
D1
45
55
65
78
85
100
120
135
155
185
210
265
320
375
435
485
t
14
14
14
16
16
16
18
20
20
22
24
26
30
30
34
36
n-φ
4-14
4-14
4-14
4-18
4-18
4-18
4-18
8-18
8-18
8-18
8-23
8-23
12-23
12-25
16-25
16-30



DN(mm)
尺寸（mm）
UZ41H-25C（Y、P、R）
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
L
130
150
160
180
240
250
265
280
300
325
350
400
450
500
550
600
W
100
100
120
140
160
180
200
240
280
310
340
400
520
640
760
900
D
95
105
115
135
145
160
180
195
230
270
300
360
425
485
550
610
K
65
75
85
100
110
125
145
160
190
220
250
310
370
430
490
550
D1
45
55
65
78
85
100
120
135
160
188
218
278
332
390
448
505
t
16
16
16
18
18
20
22
22
24
28
30
34
36
40
44
48
n-φ
4-14
4-14
4-14
4-18
4-18
4-18
8-18
8-18
8-23
8-25
8-25
12-25
12-30
16-30
16-34
16-34



DN(mm)
尺寸（mm）
UZ41H-40C（Y、P、R）
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
L
130
150
160
180
200
250
265
280
300
325
350
400
450
500
550
600
W
100
100
120
140
160
180
200
240
280
310
340
400
520
640
760
900
D
95
105
115
135
145
160
180
195
230
270
300
375
445
510
570
655
K
65
75
85
100
110
125
145
160
190
220
250
320
385
450
510
585
D1
45
55
65
78
85
100
120
135
160
188
218
282
345
408
465
535
t
16
16
16
18
18
20
22
22
24
28
30
38
42
46
52
58
n-φ
4-14
4-14
4-14
4-18
4-18
4-18
8-18
8-18
8-12
8-26
8-26
12-30
12-33
16-33
16-36
16-39



DN(mm)
尺寸（mm）
UZ41H-64C（Y、R、P）
50
65
80
100
125
150
200
L
250
280
310
350
400
450
550
W
200
240
280
310
340
400
520
D
175
200
210
250
295
340
405
K
135
160
170
200
240
280
345
D1
105
130
140
168
202
240
300
t
26
28
30
32
36
38
44
n-φ
4-23
8-23
8-23
8-25
8-30
8-34
12-34



DN(mm)
尺寸（mm）
UZ41H-100C（Y、R、P）
50
65
80
100
125
150
200
L
250
280
310
350
400
450
550
W
200
240
280
310
340
400
520
D
195
220
230
285
310
350
430
K
145
170
180
210
250
290
360
D1
112
138
148
172
210
250
312
t
28
32
34
38
42
40
54
n-φ
4-25
8-25
8-23
8-30
8-34
12-34
12-41

【金属密封柱塞式闸阀安装和维修】

1、本柱塞阀可在任意位置安装，介质流动方向见阀体一箭头所示。

2、在短时间内，冷热交替温差较大的管道中，柱塞阀不能使用。

3、冠高阀门生产的柱塞阀出厂前均按ZBJ16006进行试验、验收、使用时只需将外表及孔腔清洗干净，不必拆洗和更换。

4、经过一段时间的使用密封环如有磨损及渗漏必须先将阀门关闭后，再将中法兰螺栓均匀地略加旋紧以至不渗漏即可同时更换时应防止柱塞和新装密封环裂痕和碰伤。



冠高阀门温馨提示：
1、请在订货时提供详细型号、压力、口径、材质、介质、温度、交货地、交货时间。
2、对柱塞阀的连接方式：可选用螺纹（内螺纹或外螺纹）法兰式，焊接式等。
3、冠高专业为您打造适合您的柱塞阀产品，欢迎您的来电（☏:400-897-6568）
