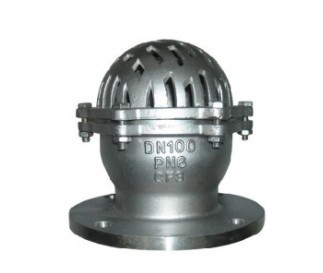

【升降式底阀特点和作用】
底阀是一种节约能源的阀，一般安装在水泵水下吸管的底端，限制水泵管内液体返回水源,起着只进不出的功能。阀盖上有很多个进水品和加强筋,起到了不易堵塞，主要应用在抽水的管路上。水道和支承的作用.口径有单瓣、双瓣、多瓣型，有法兰连接和螺纹连接。其他名称：内螺纹升降式底阀---井底阀、吸水阀、滤水阀、莲蓬头；升降式底阀--法兰井底阀；旋启式底阀--法兰旋启式井底阀。
【升降式底阀性能规范】
公称压力：PN0.25MPa PN0.6MPa
公称通径：DN15～DN350
适用介质：水、油
执行标准：Q/12 NJ3583-2001
试验标准：GB/T13927-1992
【升降式底阀性能规范】
|
型号 |
公称压力 |
试验压力 |
工作温度℃ |
适用介质 | |
|
强度（水）MPa |
密封（水）MPa | ||||
|
H42X-2.5 |
0.25 |
0.4 |
0.25 |
≤50 |
水 |
【升降式底阀主要零部件材料】
|
零件名称 |
材料 |
|
阀体、阀盖、阀瓣 |
灰铸铁 304 316 316L |
|
密封圈 |
橡胶 |
|
垫片 |
石棉板 |
【升降式底阀结构图】
【升降式底阀主要连接尺寸】
|
型号 |
公称通径DN（mm） |
尺寸（mm） |
重量（kg） | |||||||
|
D |
D1 |
D2 |
b-f |
Z-Φd |
D0 |
h0 |
H | |||
|
H42X-2.5 |
50 |
140 |
110 |
90 |
16-3 |
4-14 |
135 |
17 |
142 |
4 |
|
65 |
160 |
130 |
110 |
16-3 |
4-14 |
168 |
25 |
180 |
6.5 | |
|
80 |
185 |
150 |
125 |
18-3 |
4-18 |
198 |
32 |
197 |
8.5 | |
|
100 |
205 |
170 |
145 |
18-3 |
4-18 |
247 |
40 |
230 |
143.5 | |
|
125 |
235 |
2500 |
175 |
20-3 |
8-18 |
272 |
43 |
270 |
18 | |
|
150 |
260 |
225 |
200 |
20-3 |
8-18 |
315 |
38 |
297 |
24 | |
|
200 |
315 |
280 |
255 |
22-3 |
8-18 |
405 |
65 |
382 |
38 | |
|
250 |
370 |
335 |
310 |
24-3 |
12-18 |
465 |
84 |
460 |
64 | |
|
300 |
435 |
395 |
262 |
24-4 |
12-23 |
510 |
90 |
530 |
98 | |
【升降式底阀产品特征】
1.结构不论是从流量，还是从工艺要求来看都很理想，此外在排空的时候不会产生湍流现象.
2.可提供所有现行国际标准的接口，如焊接式，卡箍式或螺纹式等.
3.阀体材料均为US304.SUS316L当然也可根据客户的要求采用其他的合金钢.
4.阀体表面可根据客户要求采用机械抛光或电抛光，精度可达到0.25um.5.底阀可配手动，也可配备气动每台水泵要安装一只底阀，底阀通常安装于水面以下，而水上式底阀则安装于水面以上，它是老式底阀的更新换代产品，是理想的引水设备而且亦可取代真空泵及抽真空装置。
