【高压法兰止回阀产品概述】
高压法兰止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。
【高压法兰止回阀相关型号】
H41H-16C H41W-16P H41W-16R H41H-25C H41W-25P H41W-25R
H41Y-16C H41Y-16P H41Y-16R H41Y-25C H41Y-25P H41Y-25R
H41F-16C H41F-16P H41F-16R H41F-25C H41F-25P H41F-25R
【高压法兰止回阀技术参数】
| 公称压力PN(MPa) | 试验压力MPa | 适用介质 | 适用温度 | |
| 壳体 | 密封 | |||
| 1.6 | 2.4 | 1.6 | 水、蒸气、油品(C) 销酸(P) 醋酸(R) |
≤425℃ |
| 2.5 | 3.75 | 2.5 | ||
| 4.0 | 6.0 | 4.0 | ||
【高压法兰止回阀主要材料】
| 零件名称 | 材 料 | ||
| C | P | R | |
| 阀体 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 导套 | 1Cr13，2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 阀座密封面 | 507 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 阀瓣密封面 | 507Mo | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |

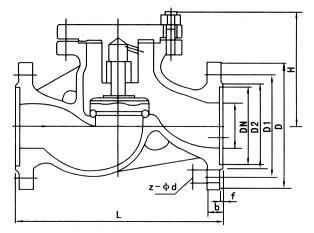

【高压法兰止回阀产品结构图】
【高压法兰止回阀主要连接尺寸】
| 型 号 | 公称压力PN(MPa) | 公称通径DN(MM) | 尺 寸 (mm) | 重量(Kg) | ||||||
| L | D | D1 | D2 | b | H | Z-d | ||||
| RH41H-16C RH41W-16P RH41W-16R |
1.6 | 25 | 160 | 115 | 85 | 65 | 16 | 71 | 4-14 | 3.3 |
| 32 | 180 | 135 | 100 | 78 | 18 | 84 | 4-18 | 5.0 | ||
| 40 | 200 | 145 | 110 | 85 | 18 | 96 | 4-18 | 6.3 | ||
| 50 | 230 | 160 | 125 | 100 | 20 | 115 | 4-18 | 8.9 | ||
| 65 | 290 | 180 | 145 | 120 | 20 | 145 | 4-18 | 13.2 | ||
| 80 | 340 | 195 | 160 | 135 | 22 | 156 | 8-18 | 24 | ||
| 100 | 350 | 215 | 180 | 155 | 24 | 170 | 8-18 | 48 | ||
| 125 | 400 | 245 | 210 | 185 | 26 | 201 | 8-18 | 60 | ||
| 150 | 480 | 280 | 240 | 210 | 26 | 238 | 8-23 | 95 | ||
【高压法兰止回阀安装方式】
1、高压法兰止回阀的阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，因阀内通道成流线形，流动阻力比升蝶式止回阀小，适用于低流速和流动不常变化的大口径场合，但不宜用于脉动流，其密封性能不及升降式。蝶式止回阀分单瓣式、双瓣式和多半式三种，这三种形式主要按阀门口径来分，目的是为了防止介质停止流动或倒流时，减弱水力冲击。
2、高压法兰止回阀：阀瓣沿着阀体垂直中心线滑动的止回阀，内螺纹止回阀只能安装在水平管道上，在高压小口径止回阀上阀瓣可采用圆球。蝶式止回阀的阀体形状与截止阀一样（可与截止阀通用），因此它的流体阻力系数较大。其结构与截止阀相似，阀体和阀瓣与截止阀相同。阀瓣上部和阀盖下部加工有导向套简，阀瓣导向简可在阀盏导向简内自由升降，当介质顺流时，阀瓣靠介质推力开启，当介质停流时，阀瓣靠自垂降落在阀座上，起阻止介质逆流作用。
3、高压法兰止回阀：阀瓣围绕阀座内的销轴旋转的止回阀。碟式止回阀结构简单，只能安装在水平管道上，密封性较好。
4、高压法兰止回阀：阀瓣沿着阀体中心线滑动的阀门。管道式止回阀是新出现的一种阀门，它的体积小，重量较轻，加工工艺性好，是止回阀发展方向之一。但流体阻力系数比旋启式止回阀略大。
【高压法兰止回阀安装和维护】
1,高压法兰止回阀通路两端须堵塞，存在干燥通风的室内。如长期存放，应经常检查防锈蚀。
2,安装前应将阀门清洗干净，并消除在运输过程中造成的缺陷。
3,安装时必须仔细核对阀门上的标志和铭牌是否符合使用要求。
4,升降式垂直瓣止回阀应安装在垂直管道上。
5,升降式水平瓣止回阀应安装在水平管道上。
6,在管线中不要使止回阀承受重量，大型的止回阀应独立支撑，使之不受管系产生的压力的影响。
7,安装止回阀时，应特别注意介质流动方向，应使介质正常流动方向与阀体上指示的箭头方向相一致，否则就会截断介质的正常流动。底阀应安装在水泵吸水管路的底端。
8,通式升降式止回阀应安装于水平管路上,立式升降式止回阀和底阀一般安装在垂直管路上,并且介质自下而上流动。
9,止回阀关闭时，会在管路中产生水锤压力，严重时会导致阀门、管路或设备的损坏，尤其对于大口管路或高压管路，故应引起止回阀选用者的高度注意。
