所属系列： 升降式止回阀

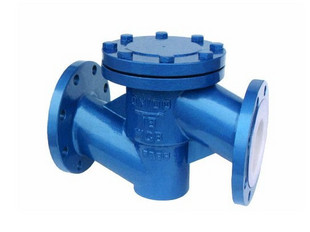

名    称： 衬氟升降式止回阀
型    号： H41F4 H41F46
检索关键字： 衬氟升降式止回阀

【衬氟式止回阀产品介绍】

为确保管路介质绝对不与阀门壳体材料直接接触，本产品中阀体，阀盖，阀瓣等内件均设计成衬里部件；阀座采用整体式聚合物作密封材料，在较宽的温度和压力范围内具有优良的密封性能；阀门选材广泛，规格齐全，是石油勘探,石化，化工，原油和天然气等输送管道的理想用阀。阀杆设计成分段式由定位夹夹持连接而成，有利于阀门的开度控制和维修。

【衬氟式止回阀性能规范】

设计规范 结构长度 连接法兰 试验与检验 产品标识 供货规范
GB／T 12235
(GB／T 12236) 		GB／T 12221 JB／T 78；JB／T 79 GB／T 13927 GB／T 12220 JB／T 7928

【衬氟式止回阀主要零部件材料表】

序号 零件名称 灰铸铁 铸钢 不锈耐酸铸钢 超低碳不锈耐酸铸钢
Z C P R P L R L
1 阀体/阀盖 HT250 WCB CF8 CF8M CF3 CF3M
3 阀瓣/阀杆 35 1Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
4 衬里/阀座 PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4)
9 紧固螺栓 35 1Cr17Ni2 1Cr18Ni9Ti
10 螺母 45 0Cr18Ni9 0Cr18Ni9

【衬氟升降式止回阀结构示意图】

衬氟止回阀结构示意图

【衬氟升降式止回阀性能规范】

设计规范 结构长度 连接法兰 实验与检验 产品标识 供货规范
GB/T12235
(GB/T12236)		 GB/T 12221 JB/T 78;JB/T 79 GB/T 13927 GB/T 12220 JB/T 7928

主要零部件材料：

序号 零件名称 灰铸铁 铸钢 不锈耐酸铸钢 超低碳不锈耐酸铸钢
Z C P R PL RL
1 阀体 / 端盖 HT250 WCB CF8 CF8M CF3 CF3M
2 阀瓣 / 阀杆 35 1Cr13 1Cr18Ni9 1Cr18Ni12Mo2 Ti 00Cr18Ni10 00Cr17Ni14Mo2
3 衬里 / 阀座 PTFE ( F 4 )、 PCTFE ( F 3 )、 FEP ( F 46 )、 PFA (可溶性 F 4 )
4 紧固螺母 35 1Cr17Ni2 1Cr18Ni9Ti
5 螺 母 45 0Cr18Ni9 0Cr18Ni9

【衬氟升降式止回阀主要连接尺寸】

公称通径 标 准 值 参 考 值
DN(mm) NPS
(inch)		 L D D 1 D 2 f b Z- φ d B H WT(Kg)
PN 0.6MPa
15 1/2 130 80 55 40 2 12 4- φ 12 105 55 4
20 3/4 150 90 65 50 2 14 4- φ 12 115 58 5
25 1 160 100 75 60 2 14 4- φ 12 128 60 6
32 11/4 180 120 90 70 2 16 4- φ 14 145 75 7
40 11/2 200 130 100 80 3 16 4- φ 14 160 82 8
50 2 230 140 110 90 3 16 4- φ 14 178 95 10
65 2 1/2 290 160 130 110 3 16 4- φ 14 205 105 20
80 3 310 185 150 125 3 18 4- φ 18 230 120 25
100 4 350 205 170 145 3 18 4- φ 18 255 135 30
125 5 400 235 200 175 3 20 8- φ 18 305 158 50
150 6 480 260 225 200 3 20 8- φ 18 345 180 65
200 8 495 315 280 255 3 22 8- φ 18 415 215 137
250 10 622 370 335 310 3 24 12- φ 18 490 240 150
300 12 698 435 395 362 4 24 12- φ 23 540 265 185
350 14 787 485 445 412 4 26 12- φ 23 585 300 215
400 16 914 535 495 462 4 28 16- φ 23 635 360 244
450 18 978 590 550 518 4 28 16- φ 23 680 385 276
500 20 978 640 600 568 4 30 16- φ 23 740 415 315
PN 1.0MPa
15 1/2 130 95 65 45 2 14 4- φ 14 105 55 5
20 3/4 150 105 75 55 2 16 4- φ 14 115 58 7
25 1 160 115 85 65 2 16 4- φ 14 128 60 9
32 11/4 180 135 100 78 2 18 4- φ 18 145 75 11
40 11/2 200 145 110 85 3 18 4- φ 18 160 82 13.5
50 2 230 160 125 100 3 20 4- φ 18 178 95 18
65 21/2 290 180 145 120 3 20 4- φ 18 205 105 22
80 3 310 195 160 135 3 22 4- φ 18 230 120 28
100 4 350 215 180 155 3 22 8- φ 18 255 135 34
125 5 400 245 210 185 3 24 8- φ 18 305 158 58
150 6 480 280 240 210 3 24 8- φ 23 345 180 72
200 8 495 335 295 265 3 26 8- φ 23 415 215 150
250 10 622 390 350 320 3 28 12- φ 23 490 240 165
300 12 698 400 400 368 4 28 12- φ 23 540 265 190
350 14 787 460 460 428 4 30 16- φ 23 585 300 225
400 16 914 515 515 482 4 32 16- φ 25 635 360 254
450 18 978 565 565 532 4 32 20- φ 25 680 385 285
500 20 978 620 620 585 4 34 20- φ 25 740 415 333
PN 1.6MPa
15 1/2 130 95 65 45 2 14 4- φ 14 110 55 6
20 3/4 150 105 75 55 2 16 4- φ 14 120 58 7.8
25 1 160 115 85 65 2 16 4- φ 14 135 60 10
32 11/4 180 135 100 78 2 18 4- φ 18 150 75 12.5
40 11/2 200 145 110 85 3 18 4- φ 18 165 82 14.5
50 2 230 160 125 100 3 20 4- φ 18 185 95 19.5
65 21/2 290 180 145 120 3 20 4- φ 18 210 105 25.5
80 3 310 195 160 135 3 22 4- φ 18 235 120 30
100 4 350 215 180 155 3 24 8- φ 18 260 135 36
125 5 400 245 210 185 3 26 8- φ 18 310 158 62
150 6 480 280 240 210 3 28 8- φ 23 350 180 78
200 8 495 335 295 265 3 30 12- φ 23 420 215 156
250 10 622 405 355 320 3 32 12- φ 25 505 240 172
300 12 698 460 410 375 4 34 12- φ 25 560 265 240
350 14 787 520 470 435 4 38 16- φ 25 605 300 208
400 16 914 580 525 485 4 40 16- φ 30 650 350 265





订货须知：
一、①衬氟升降式止回阀产品名称与型号②衬氟升降式止回阀口径③衬氟升降式止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定冠高阀门衬氟升降式止回阀型号，请按衬氟升降式止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的冠高阀门专家为您审核把关。
