【泄压阀产品介绍】
泄压阀(500X)由主阀及外装控制导阀组成。主要安装于建筑物被保护给水系统的旁路中，保障主阀上游供水区的压力，当给水管中压力超过泄压阀设定压力时，泄压阀开启，防止管线及设备因超压而损坏。该阀主要用于高层建筑消防测试循环系统的泄压，是弹簧式安全阀的升级换代产品。
500X泄压阀主要用于消防或其他供水系统中，以防止系统超压或维持消防供水系统的压力。消防泵关闭后还可以特性，使比重较大、直径较大的悬浮颗粒不会进入控制系统，确保系统循环畅通无阻，使阀门能安全可靠地运行。系统动作平稳、强度高、使用寿命长。适用于600口径以下的管道。
【泄压阀安装要求】
在泄压阀前必须安装过滤器。
调节时导阀上的螺杆应退出，启动水泵让水由泄压阀泄出，逐渐拧入调节螺杆，使压力逐步升高。一直到所需设定的压力为止。调定后拧紧锁紧螺母。
【泄压阀性能特点】
结构新颖合理、合理运用液压原理控制论
灵敏度高、安全泄压
阀瓣快开慢闭、无水锤冲击
运行平稳、无噪声
使用寿命时间长

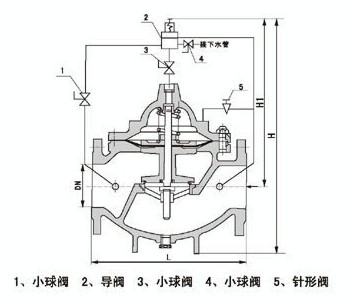

【泄压阀结构图】
【泄压阀主要连接尺寸】
|
DN(mm) |
L(mm) |
H(mm) |
H(mm) |
(KG) |
|
50 |
234 |
98 |
320 |
18 |
|
65 |
240 |
115 |
410 |
22 |
|
80 |
285 |
131 |
430 |
30 |
|
100 |
325 |
145 |
480 |
55 |
|
125 |
345 |
160 |
535 |
70 |
|
150 |
395 |
185 |
600 |
80 |
|
200 |
470 |
160 |
675 |
110 |
|
250 |
575 |
180 |
720 |
210 |
|
300 |
640 |
200 |
820 |
300 |
|
350 |
645 |
225 |
860 |
380 |
|
400 |
970 |
750 |
950 |
350 |
【泄压阀可能出现故障及排除方法】
|
故障现象 |
故障原因 |
排除方法 | ||||
|
不泄压或泄压不稳 |
|
| ||||
|
不持压 |
|
| ||||
|
有异常声音 |
|
|

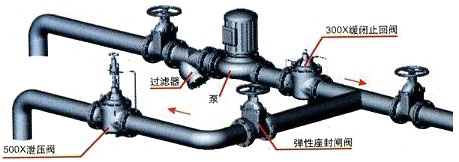

【泄压阀安装示意图】
