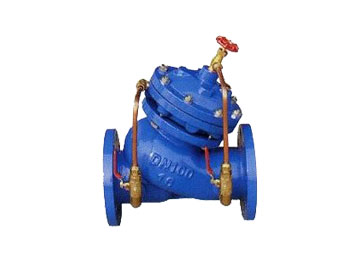

【多功能水泵控制阀产品概述】
用途：
多功能水泵控制阀安装在高层建筑给水系统以及其它给水系统的水泵出口管道上。防止质倒流，防止水锤及水击现象的产生。兼具电动阀。逆止阀和水锤消除器三种功能。可有效地提高供水系统的安全可靠性。
主要技术参数：
1、公称压力：1 OMPa、1 6MPa、2 5MPa
2、最低动作压力：0.04MPa
3、缓闭时间：3～60s(可调)
4、适用介质：水
5、介质温度：0～80℃
特点：
1、消除水锤效果好。将缓开、速闭、缓闭消除水锤的技术原理一体化，防止开泵水锤和停泵水锤的产生。
2、操作方便。只需操作水泵电机启闭按扭。阀门即按照水泵操作规程实现自动开闭。
3、节能效果好。阀体采用了全通道流线型直流式设计，压力损失小，流量大，且体积小，重量轻。
主要结构尺寸如下表：
【多功能水泵控制阀产品结构图】
【多功能水泵控制阀主要连接尺寸】
|
DN |
L |
H |
D |
D1 |
n-d | ||||||
|
1.0MPa |
1.6MPa |
2.5MPa |
1.0MPa |
1.6MPa |
2.5MPa |
1.0MPa |
1.6MPa |
2.5MPa | |||
|
50 |
205 |
293 |
165 |
165 |
165 |
125 |
125 |
125 |
4-18 |
4-18 |
4-18 |
|
65 |
216 |
328 |
185 |
185 |
185 |
145 |
145 |
145 |
4-18 |
4-18 |
8-18 |
|
80 |
250 |
364 |
200 |
200 |
200 |
160 |
160 |
160 |
8-18 |
8-18 |
8-18 |
|
100 |
320 |
418 |
220 |
220 |
235 |
180 |
180 |
190 |
8-18 |
8-18 |
8-22 |
|
125 |
365 |
481 |
250 |
250 |
270 |
210 |
210 |
220 |
8-18 |
8-18 |
8-26 |
|
150 |
415 |
543 |
285 |
285 |
300 |
240 |
240 |
250 |
8-18 |
8-22 |
8-26 |
|
200 |
500 |
673 |
340 |
340 |
360 |
295 |
295 |
310 |
8-18 |
12-22 |
12-26 |
|
250 |
605 |
792 |
395 |
405 |
425 |
350 |
355 |
370 |
12-22 |
12-26 |
12-30 |
|
300 |
698 |
927 |
445 |
460 |
485 |
400 |
410 |
430 |
12-22 |
12-26 |
16-30 |
|
350 |
787 |
257 |
505 |
520 |
555 |
460 |
470 |
490 |
16-22 |
16-26 |
16-33 |
|
400 |
914 |
1188 |
565 |
580 |
620 |
515 |
525 |
550 |
16-22 |
16-30 |
16-33 |
|
450 |
978 |
1281 |
615 |
640 |
670 |
565 |
585 |
600 |
20-26 |
20-30 |
20-36 |
|
500 |
978 |
1256 |
670 |
715 |
730 |
620 |
650 |
660 |
20-26 |
20-30 |
20-36 |
|
600 |
1200 |
1600 |
780 |
840 |
|
725 |
770 |
|
20-30 |
20-36 |
|
|
700 |
1450 |
1750 |
895 |
910 |
|
840 |
840 |
|
24-30 |
24-36 |
|
|
800 |
1560 |
1900 |
1015 |
1025 |
|
950 |
950 |
|
24-33 |
24-36 |
|
|
900 |
1800 |
2100 |
1110 |
|
|
1050 |
|
|
28-33 |
|
|
|
1000 |
2000 |
2400 |
1230 |
|
|
1160 |
|
|
28-33 |
|
|

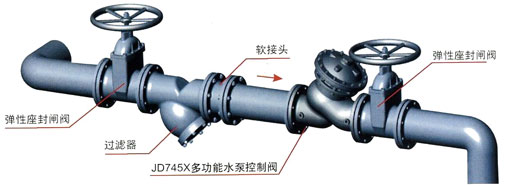

【多功能水泵控制阀安装示意图】
