【限流止回阀产品介绍】
LH45-16系列限流止回阀，主要用于多泵并联使用时安装于水泵压出口，起限制水泵工作流量，防止停泵回流作用。该阀采用导阀—主阀构造，结构紧凑，重量较轻。
其性能与特点：
1.支持水泵工作点在高效区内工作；
2.限制水泵大流量，低效率时运行；
3.限制扬程可调范围0.1～0.6MPA，出厂时设定在0.1MPA；
4.无级调节扬程功能；
5.防止水泵过载超而定电流烧坏电机；
6.微阻缓闭止回阀停泵时，关闭无水锤现象；
7.介质温度：0～150°C.
【限流止回阀功能及主要作用原理】
1、限流功能
该限流止回阀安装于水泵出口，在单泵启动和非全数设计工作泵工作时，对工作泵起限制流量作用，使泵在较高效率状态下工作；防止电动机在水泵低扬程、大流量、低效率时。发生过载现象；防止超额定电流烧电机现象的发生，同时起到一定的节能效果。
其限流原理为：依据水泵的设计工况点扬程，导阀自动检测并控制水泵的实际工作扬程。以限制水泵的工作流量，限制电机的负载。
该阀设定一个控制工作扬程，当水泵工作扬程低于控制扬程时阀门做关阀动作，使实际工作扬程加大；当水泵工作扬程大于设定扬程时阀门全开，阀门阻力极小。
控制扬程的设定可以按电机额定电流设定，也可以按高效率工况设定，该阀门工作扬程设定值可调。一般出厂设定值为设计工况扬程。
2、止回功能
该阀的止回功能完全等同于微阻缓闭止回阀，且无关闭噪声，零回流。
安装调试
1.介质流动方向应与阀体箭头方向一致；
2.外接导压管装置出厂前均通过压力试验，安装时严禁损伤导压装置。

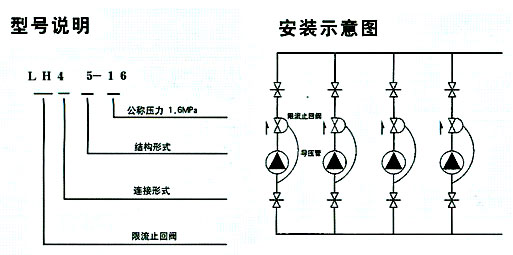

【限流止回阀安装示意图】
【限流止回阀安装尺寸】
|
规格 DN |
结构长度(L)mm |
结构高度(H)mm |
最大工作流量m3/h |
局部阻力系数 |
|
50 |
240 |
295 |
25 |
|
|
65 |
260 |
320 |
50 |
|
|
80 |
280 |
360 |
70 |
|
|
100 |
360 |
445 |
100 |
4-6 |
|
125 |
390 |
480 |
150 |
4-6 |
|
150 |
458 |
580 |
250 |
4-6 |
|
200 |
530 |
660 |
400 |
3-6 |
|
250 |
645 |
700 |
800 |
3-6 |
|
300 |
665 |
800 |
1200 |
2-5 |
订货须知：
一、①限流止回阀产品名称与型号②限流止回阀口径③限流止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定冠高阀门限流止回阀型号，请按限流止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的冠高阀门专家为您审核把关。
