【电站高压截止阀产品用途】
J61Y 型 PN200~PN320 高温对接焊电站截止阀适用于公称压力PN200~PN320 及P54/100V-P57/170V ，工作温度≤540℃(其中P57/170V工作温度为570℃)的石油、化工 、水力 、火力电站各种系统的管路中，切断或接通管路介质。
电站高压截止阀产品特点
|
型号 |
J61H-200V |
J41Y-200V | |||||
|
工作压力（MPa） |
19.6 |
15.58 |
6.96 |
19.6 |
15.58 |
6.96 | |
|
适用温度（℃） |
≤200 |
≤450 |
≤570 |
≤200 |
≤450 |
≤570 | |
|
适用介质 |
水、蒸汽等 | ||||||
|
材料 |
阀体、阀盖 |
铬钼钒钢 | |||||
|
阀瓣 |
铬钼钒钢＋堆焊硬质合金 | ||||||
|
阀座 |
铬钼钒钢＋堆焊硬质合金 | ||||||
|
阀杆 |
铬钼钒钢 | ||||||
|
公称通径DN |

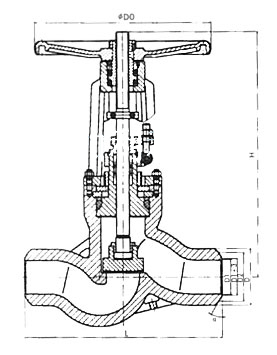

主要外形尺寸和连接尺寸(mm) |
重量(kg) | |||||||
|
L |
D1 |
D2 |
D3 |
α |
H |
Do | |||
|
J61Y-100、200、250、320、J61Y-P54/100V、P54/140V、P54/170V | |||||||||
|
10 |
120 |
12 |
25 |
/ |
37.5 |
185 |
140 |
2.8 | |
|
15 |
150 |
17 |
36 |
/ |
37.5 |
247 |
200 |
7.5 | |
|
20 |
135 170 |
22 |
42 |
/ |
37.5 |
248 |
200 |
9 | |
|
25 |
135 170 |
26 |
42 |
/ |
37.5 |
248 |
240 |
9.5 | |
|
32 |
170 180 |
31 |
44 |
/ |
37.5 |
248.5 |
280 |
15 | |
|
40 |
230 |
38 |
60 |
/ |
37.5 |
440 |
280 |
23 | |
|
50(1) |
250 |
50 |
82 |
/ |
32 |
450 |
320 |
60 | |
|
50(2) |
320 350 |
50 |
82 |
/ |
32 |
450 |
320 |
64 | |
|
65 |
370 260 |
69 |
100 |
110 |
32 |
669 |
400 |
74 | |
|
80 |
400 430 470 |
84 |
108 |
130 |
32 |
669 |
450 |
112.5 | |
|
100 |
455 560 |
107 |
144 |
165 |
32 |
755 |
500 |
178.5 | |
|
注：DN50为两种结构 | |||||||||
|
J61Y-P55/100V、P55/140V、P55/170V J61Y- P57/100V、P57/140V、P57/170V | |||||||||
|
10 |
120 |
120 |
12 |
28 |
/ |
37.5 |
189 |
140 |
3 |
|
15 |
150 |
150 |
17 |
40 |
/ |
37.5 |
250 |
200 |
9 |
|
20 |
135 170 |
135 170 |
22 |
46 |
/ |
37.5 |
252 |
200 |
11 |
|
25 |
135 170 |
135 170 |
26 |
46 |
/ |
37.5 |
254 |
240 |
13 |
|
32 |
170 180 |
170 180 |
31 |
49 |
/ |
37.5 |
254 |
280 |
17 |
|
40 |
230 |
230 |
38 |
60 |
/ |
37.5 |
440 |
280 |
23 |
|
50(1) |
250 |
250 |
50 |
90 |
/ |
32 |
453 |
320 |
68 |
|
50(2) |
320 350 |
320 350 |
50 |
90 |
/ |
32 |
455 |
320 |
72 |
|
65 |
370 260 |
370 260 |
69 |
104 |
110 |
32 |
630 |
400 |
83 |
|
80 |
400 430 470 |
400 430 470 |
84 |
110 |
140 |
32 |
672 |
450 |
118 |
|
100 |
455 560 |
455 560 |
107 |
148 |
170 |
32 |
761 |
500 |
185 |
