电动对焊截止阀概述：

“电站截止阀”也称电站专用阀门，主要适用于火力电站各种系统的管路上，切断或接通管路介质。适用介质：水、蒸气等非腐蚀性介质。电站阀门与其他阀门产品相比的特点是高温高压，独特的自密封设计，压力越高，密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。

电动对焊截止阀结构优势：

1.采用压力自紧式密封，阀体支管两端为焊接连接。

2.阀坐、阀瓣密封面采用钴基硬质合金等离子喷焊而成，耐磨、抗擦伤性能好。

3.阀杆经抗腐蚀性氮化处理，有良好的抗腐蚀性和抗擦伤性。

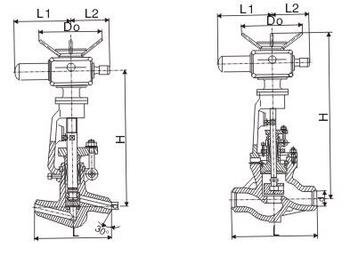

电动对焊截止阀结构图：

电动对焊截止阀试验压力：

电动对焊截止阀结构尺寸：

公称通径 DN Nominal diarneter	J961(H,Y)-100、200、250、320 J961Y-P₅₄/100V、P₅₄/140V、P₅₄/170V
	主要外形尺寸和连接尺寸/mm Main external and connecting dimensions
	L	D1	D2	D3	∝	H
15	150	17	36	/	37.5^o	518
20	135 170	22	42	/	37.5^o	518
25	135 170	26	42	/	37.5^o	518
32	170 180	31	44	/	37.5^o	560
40	230	38	60	/	37.5^o	545
50(1)	250	50	82	/	32^o	728
50(2)	320 350	50	82	/	32^o	748
65	370 260	69	1OO	11O	32^o	829
80	400 430 470	84	108	130	32^o	898
100	455 560	107	144	165	32^o	913
注：DN50为两种结构 Note：Two type for DN50
J961y-P₅₅/100V、P₅₅/140V、P₅₅/170V J961y-P₅₇/100V、P₅₇/140V、P₅₇/170V
15	150	17	40	/	37.5^o	518
20	135 170	22	46	/	37.5^o	518
25	135 170	26	46	/	37.5^o	518
32	170 180	31	49	/	37.5^o	560
40	230	38	60	/	37.5^o	545
50(1)	250	50	90	/	32^o	728
50(2)	320 350	50	90	/	32^o	748
65	370 260	69	104	115	32^o	829
80	400 430 470	84	11O	140	32^o	898
100	455 560	107	148	170	32^o	913
