高温高压手动电站闸阀概述：
高温高压手动电站闸阀适用于公称压力PN10.0-42.0MPa,工作温度≤540℃（其中P54170V工作温度为570℃）的石油化工，水力、火力等各种系统的管路上，切断或接通管路介质。适用介质为：水、油品、蒸汽、酸性介质等。操作方式有：手动、齿轮传动、电动等。
高温高压手动电站闸阀结构特点和用途：
1、中腔静密封采用法兰连接方式或者自密封两种方式，前者便于检修，后者适用高温高压的工矿。
2、闸板采用三种结构形式供用户选择。
3、闸板与阀座密封面采用司太立钻基硬质合金堆焊而成、耐磨、耐高温、耐腐蚀、抗擦伤性能好。
4、阀杆经调质表面硬化处理，有良好的抗腐蚀性和抗擦伤性。

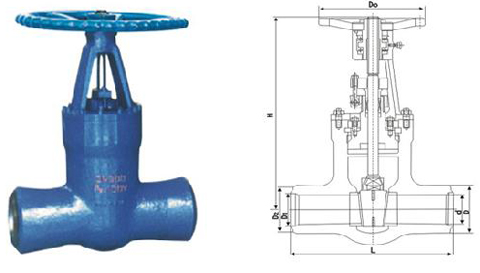

高温高压手动电站闸阀结构图：
高温高压手动电站闸阀技术参数：
|
产品型号 Product type 公称压力PN（MPa）Nominal pressure |
试验压力（MPa）Test pressure |
工作压力（MPa） Working pressure |
工作温度（℃） Working temperature |
适用介质 Appicable medium | ||
|
强度试验 Sheel test |
密封试验/上密封实验 Seal test | |||||
|
Z60Y-250 |
25 |
37.5 |
27.5 |
- |
≤425 |
水、蒸汽、Water,steam |
|
Z60Y-320 |
32 |
48.0 |
36.0 |
- |
≤425 | |
|
Z60Y-P54100 |
- |
30.0 |
22.0 |
P5410 |
≤540 |
蒸汽 Steam |
|
Z60Y-P54170 |
- |
48.0 |
36.0 |
P5417 |
≤540 | |
高温高压手动电站闸阀主要零部件材料：
|
零件名称 |
材料牌号 | ||
|
阀体 |
WCB A105 |
Wc6 12Cr1MoV |
Wc6 12Cr1MoV |
|
阀盖 |
WCB 35 |
Wc6 12Cr1MoV |
Wc6 12Cr1MoV |
|
支架 |
WCB |
WCB |
WCB |
|
闸板 |
WCB |
Wc6 |
Wc9 |
|
阀杆 |
2Cr13 |
25Cr2MoV 20Cr1Mo1V1A |
25Cr2MoV 20Cr1Mo1V1A |
|
阀座 |
25 |
304 |
304 |
|
密封环（垫片） |
包覆垫、 增强柔性石墨 | ||
|
填料 |
增强柔性石墨 | ||
|
阀杆螺母 |
ZCuAI10Fe3 | ||
|
零件名称 |
材料牌号 | ||
|
阀体 |
WCB A105 |
Wc6 12Cr1MoV |
Wc6 12Cr1MoV |
|
阀盖 |
WCB 35 |
Wc6 12Cr1MoV |
Wc6 12Cr1MoV |
|
支架 |
WCB |
WCB |
WCB |
|
闸板 |
WCB |
Wc6 |
Wc9 |
|
阀杆 |
2Cr13 |
25Cr2MoV 20Cr1Mo1V1A |
25Cr2MoV 20Cr1Mo1V1A |
|
阀座 |
25 |
304 |
304 |
|
密封环（垫片） |
包覆垫、 增强柔性石墨 | ||
|
填料 |
增强柔性石墨 | ||
|
阀杆螺母 |
ZCuAI10Fe3 | ||
高温高压手动电站闸阀连接尺寸：
|
型号 |
公称通经DN（mm） |
主要尺寸 |
重量（kg） | |||||
|
L |
D |
D1 |
D2 |
H |
Do | |||
|
Z61Y-250 Z61Y-320 Z60Y-250 Z60Y-320 Z60Y-P54140V Z60Y-P54170V Z61Y-P54140V Z61Y-P57170V |
50 |
280 |
82 |
50 |
78 |
586 |
300 |
42 |
|
65 |
350 |
105 |
68 |
93 |
650 |
320 |
53 | |
|
80 |
480 |
120 |
83 |
110 |
680 |
400 |
130 | |
|
100 |
525 |
150 |
108 |
145 |
755 |
450 |
180 | |
|
125 |
600 |
195 |
129 |
172 |
830 |
500 |
190 | |
|
150 |
700 |
225 |
166 |
183 |
1050 |
550 |
320 | |
|
175 |
750 |
255 |
166 |
183 |
1050 |
600 |
400 | |
|
200 |
800 |
285 |
208 |
243 |
1050 |
650 |
420 | |
|
225 |
850 |
300 |
208 |
243 |
1100 |
700 |
480 | |
一、①高温高压手动电站闸阀产品名称与型号②高温高压手动电站闸阀口径③高温高压手动电站闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定冠高阀门高温高压手动电站闸阀型号，请按高温高压手动电站闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的冠高阀门专家为您审核把关。
