衬氟闸阀概述
产品结构彩全新设计，腔内所有零部件均采用聚四氟乙烯衬里结构，闸板采用带杆机构，解决了普通暗杆闸阀颗粒，纤维状介质沉积在螺杆槽内而引起的操作不便或卡死等现象，阀门安装位置不受任何限制。与普通杆闸阀相比，本系列产品具有以下特点：
A 产品连接件少，整体钢性好。B 截流速度快。
C 开度限位机构方便，灵活，精确。
D 体形小巧，外形美观。
E 操作简单，省力，维修方便。
F 流体阻力小，密封面受介质的冲蚀小。
G 介质流向不爱限制，不扰流，不降低压力。
本产品选材，检验等严格按照YFM企标，GB12234-89，GB139727-92等的标准，结构长度和法兰连接分别按照GB12221，ANSI B16.10，GB9113，JB/T79，ANSI B16.5的标准规定。
适用介质：硫酸，氢氟酸，磷酸，氯气，强碱，王水等具有强腐蚀性的介质。
适用温度：-80~200℃。
驱动装置：手动，电动，气动 。

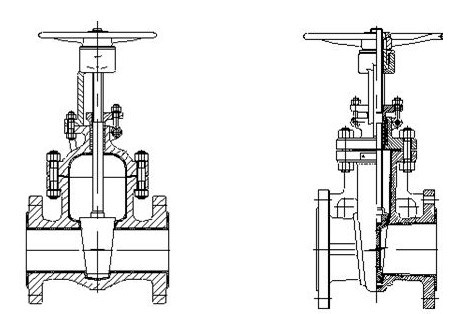

衬氟闸阀结构图
【衬氟闸阀主要材料】
| 名称 | 材料 | 碳素钢 | 合金钢 | 不锈耐酸钢 |
| 阀体 阀盖 | 铸钢WCB | 铬钼铸钢ZG1CrMo | 铬镍钛铸钢ZG1Cr18Ni9Ti | |
| 填料涵 填料压盖 | 铸钢WCB | 铬钼铸钢ZG1CrMo | 铬镍钛铸钢ZG1Cr18Ni9Ti | |
| 阀板 | 铸钢WCB | 铬钼铸钢ZG1CrMo | 铬镍钛铸钢ZG1Cr18Ni9Ti | |
| 阀杆 | 铬不锈钢2Cr14 | 铬钼铸钢ZG1CrMo | 铬镍钛钢1Cr18Ni9Ti | |
| 阀杆螺母 | 锡青铜Sn-Cu | |||
| 手轮 | 球墨铸铁QT400-15 | |||
