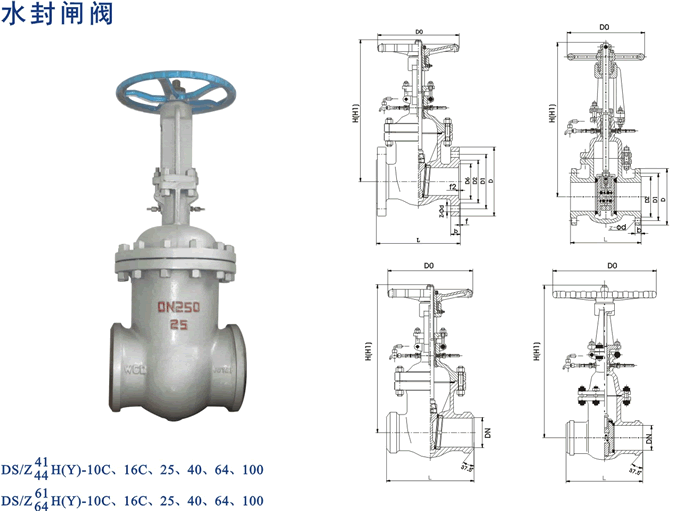

对焊水封闸阀
相关型号：DS/Z64H,Z61H-10C,Z61H-100C,Z61H-25C,Z61H-32C,Z61H-64C
主要结构特点及用途：
Chief strucure features and usages：
- 本产品的阀盖填料室具有水密封结构，当接口通人压力为061MP的水时，可使系统与大气隔离，保证系统具有良好的气密性
- S/Z型系列采用双闸板双向弹性密封、启闭灵活、迅速、密封可靠。
- 产品结构简单、紧凑合理、检修方便、使用寿命长
- 在管路上作启闭装置用，必须处于全开或全闭状态，不得用于调节流量
- 阀们连接方式有法兰和焊接两种，驱动方式为手动和电动
- S系列水封阀门适用于公称压力100MPa，工作温度425℃，工作介质为水、蒸汽、油品和非腐蚀气体的管路上作启闭装置用，尤其适用于火电厂汽机真空冷凝系统
主要性能规范：
Chief property and specificatio：公称压力PN(MPa)Nominal pressure 公称压力PN(MPa)Nominal pressure 壳体强度试验(MPa)Shell strength test 1.0 1.6 2.5 4.0 6.4 10.0 密封试验(MPa)Seal test 1.5 2.4 3.8 6.0 9.6 15.0 上密封试验(MPa)Back seal test 1.1 1.8 2.8 4.4 7.0 11.0 气密封试验Leak-proofness test 1.1 1.8 2.8 4.4 7.0 11.0 使用范围Applicable 产品类型Produect classification 适用温度℃Working remperature 适用介质Suitable medium 碳钢型(C)Carbon steel ≤425 水、蒸汽、油品、非腐蚀性气体Water.steam.oil goods.non-corrosive gas 合金型(I)Alloy steel ≤540 主要零件材料Material for main parts 产品类型Product type 零件名称Part name 阀体、阀盖、支架Body.bonnet.yoke 阀杆stem 闸板、阀瓣、密封面Walge gate disc seal face 阀座密封面Seatring seal face 阀杆螺母Yoke nut 填料Packing 碳钢型(C)Carbon steel WCB 1Cr13或2Cr13 Cr13型不锈钢或硬质合金Sainless steel or carbide alloy 不锈钢Stainless steel 铝青铜Al bronze 柔性石墨Flexible graphite 合金钢(I)Alloy steel WCB Cr5Mol 20Cr1Mo1VA 钴基合金Co-based alloy 硬质合金Carbide alloy 铝青铜Al bronze 柔性石墨Flexible graphite 主要尺寸及重量：
Main dimensions and weight：DS/Z64H- 16C、25 公称通径DN(mm)
Nominal diameterL α H Do PN1.6(MPa) PN2.5(MPa) D D1 重量(kg)
WeightD D1 重量(kg)
Weight50 250 37°30′ 334 250 58 50 19 64 49 23 65 270 37°30′ 439 250 75 65 32 82 67 35 80 280 37°30′ 495 300 91 79 34 95 77 37 100 300 37°30′ 575 350 110 97 44 117 101 49 125 325 37°30′ 587 350 136 121 75 144 126 78 150 350 37°30′ 607 350 163 146 82 172 158 105 200 400 37°30′ 740 400 223 202 158 223 202 160 250 450 37°30′ 863 400 278 254 184 278 254 188 300 500 37°30′ 990 400 330 305 245 330 305 249 350 550 37°30′ 1137 500 382 352 492 382 352 497 400 600 37°30′ 1523 500 432 399 588 432 399 592 450 650 37°30′ 1618 600 485 451 683 485 451 688 500 700 37°30′ 1657 600 535 501 846 535 499 853 600 800 37°30′ 1746 700 636 601 1013 636 599 1020 注：PN1.6(16)阀门允许作为PN1.0(10)压力级选用 Annotation:PN1.6(16) valve is permit be used as PN1.0(10).
公称通径DN(mm)
Nominal diameterL D D1 D2 D6 f b f2 z-d 手动Manuall 电动Electrically H Do 重量(kg)
WeightH 电动装置
electric device重量(kg)
WeightDS/Z40H-64 DS/Z940H-64 50 250 175 135 105 88 3 26 4 4-23 237 300 30 622 DZW10 58 65 280 200 160 130 110 3 28 4 8-23 441 300 41 714 DZW15 69 80 310 210 170 140 121 3 30 4 8-23 496 350 45 765 DZW20I 73 100 350 250 200 168 150 3 32 4.5 8-25 578 400 62 840 DZW20I 90 125 400 295 240 202 176 3 36 4.5 8-30 588 400 97 852 DZW30 124 150 450 340 280 240 204 3 38 4.5 8-34 610 450 115 875 DZW30 142 200 550 405 345 300 260 3 44 4.5 12-34 744 550 172 1195 DZW45 270 250 650 470 400 352 313 3 48 4.5 16-41 867 650 211 1225 DZW60 317 300 750 530 460 412 364 4 54 4.5 16-41 996 750 271 1393 DZW90O 399 350 850 595 525 475 422 4 60 5 16-41 1142 850 518 1507 DZW120I 647 400 950 670 585 525 474 4 66 5 16-48 1537 900 633 2075 DZW180 882 DS/Z40H-100 DS/Z940H-100 50 250 195 145 112 88 3 28 4 4-25 337 300 34 622 DZW10 62 65 280 220 170 138 110 3 32 4 8-25 441 300 46 714 DZW15 74 80 310 230 180 148 121 3 34 4 8-25 496 350 50 765 DZW20I 78 100 350 265 210 172 150 3 38 4.5 8-30 578 400 67 840 DZW30I 95 125 400 310 250 210 176 3 42 4.5 8-34 588 400 102 852 DZW30 129 150 450 350 290 250 204 3 46 4.5 12-34 610 450 121 875 DZW45 221 200 550 430 360 312 260 3 54 4.5 12-41 744 550 178 1195 DZW60 235 250 650 500 430 382 313 3 60 4.5 12-41 867 650 217 1225 DZW90I 345 300 750 585 500 442 364 4 70 4.5 16-48 996 750 278 1393 DZW120I 409 350 850 655 560 498 422 4 76 5 16-54 1142 850 524 1507 DZW180 773 400 950 715 620 558 474 4 80 5 16-54 1537 950 640 2075 DZW250 892
订货须知：
一、①对焊水封闸阀产品名称与型号②对焊水封闸阀口径③对焊水封闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定冠高阀门对焊水封闸阀型号，请按对焊水封闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的冠高阀门专家为您审核把关。
