所属系列：	手动闸阀
名称：	带吹扫孔闸阀
型号：	Z41Y,Z41H
检索关键字：	带吹扫孔闸阀

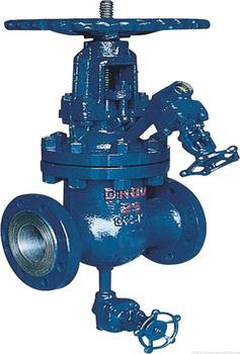

带吹扫孔闸阀图片

带吹扫孔闸阀主要特点及用途：

　　①本系列闸阀主体为楔式单闸板双向密封、结构简单、紧凑、密封可靠。
　　②主要特点及用途：吹扫装置可对易结焦、颗粒状介质的管路、阀门等进行清洗、冲刷、有效地提高系统的使用寿命。
　　③Z1仿、Z2仿系列带吹扫孔闸阀适用于水、蒸汽、烟气、油品或雾状、粉末状、颗粒状等介质的管路上，作为启闭装置用，尤其适用于石化行业输油和催化裂变系统，起启闭、清洗冲刷管道的作用。

带吹扫孔闸阀材料选用表：

零件名称材料代号	阀体、阀盖	闸板	阀杆	阀杆螺母	填料	垫片	适用温度 (℃)	适用介质
C	WCB		2Cr13	ZQAL9-4	石墨石棉盘根	橡胶石棉板	≤450	水、蒸汽、油品
I	铬钼钢	铬镍钛钢	合金钢		耐高温石棉盘根	不锈钢带与石棉板	≤530	水、蒸汽、油品
P	铬镍钛不锈钢		1Cr18Ni9Ti		柔性石墨	耐酸石棉缠绕式垫片	≤200	硝酸类

带吹扫孔闸阀主要外形和连接尺寸　（单位：mm）
Main External and Connection Dimen　（Unit：mm）

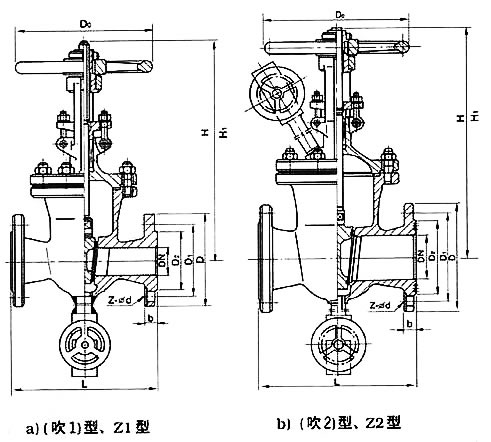

（图1：外型及连接示意图）

产品型号 Type	公称通径 DN	PN1.6MPa								WT (kg)
产品型号 Type	公称通径 DN	L	D	D1	D2	D6	Z-Φd	H	D0	F1	F2
Z₁仿41H-16C Z₂仿41H-16C Z₁仿41Y-16l Z₂仿41Y-16l Z₁仿41Y-16P_Ⅰ Z₂仿41Y16P_Ⅰ Z₁仿41Y-16P_Ⅱ Z₂仿41Y16P_Ⅱ	50	250	160	125	100	16	4-Φ18	362	250	29	32
	65	270	180	145	120	18	4-Φ18	395	250	33	36
	80	280	195	160	135	20	8-Φ18	426	300	46	49
	100	300	215	180	155	20	8-Φ18	470	300	63	66
	125	325	245	210	185	22	8-Φ18	520	350	98	102
	150	350	280	240	210	24	8-Φ23	590	350	125	128
	200	400	335	295	265	26	12-Φ23	725	400	185	188
	250	450	405	355	320	30	12-Φ25	865	450	260	263
	300	500	460	410	375	30	12-Φ25	1000	550	365	368
	350	550	520	470	435	34	16-Φ25	1140	600	498	505
	400	600	580	525	485	36	16-Φ30	1285	650	685	688

产品型号 Type	公称通径 DN	PN2.5MPa								WT (kg)
产品型号 Type	公称通径 DN	L	D	D1	D2	D6	Z-Φd	H	D0	F1	F2
Z₁仿41H-25 Z₂仿41H-25 Z₁仿41Y-25l Z₂仿41Y25l Z₁仿41Y-25P_Ⅰ Z₂仿41Y25P_Ⅰ Z₁仿41Y-25P_Ⅱ Z₂仿41Y25P_Ⅱ	50	250	160	125	100	20	4-Φ18	362	250	31	34
	65	270	180	145	120	22	8-Φ18	395	250	35	38
	80	280	195	160	135	22	8-Φ18	426	300	47	50
	100	300	230	190	160	24	8-Φ23	470	300	65	68
	125	325	270	220	188	28	8-Φ25	520	350	100	103
	150	350	300	250	218	30	8-Φ25	590	350	130	133
	200	400	360	310	278	34	12-Φ25	725	400	195	198
	250	450	425	370	332	36	12-Φ30	865	450	275	278
	300	500	485	430	390	40	16-Φ30	1000	550	392	395
	350	550	550	490	448	44	16-Φ34	1140	650	535	538
	400	600	610	550	505	48	16-Φ34	1285	700	742	745

产品型号 Type	公称通径 DN	PN4.0MPa								WT (kg)
产品型号 Type	公称通径 DN	L	D	D1	D2	D6	Z-Φd	H	D0	F1	F2
Z₁仿41H-40 Z₂仿41H-40 Z₁仿41Y-40l Z₂仿41Y40l Z₁仿41Y-40P_Ⅰ Z₂仿41Y40P_Ⅰ Z₁仿41Y-40P_Ⅱ Z₂仿41Y40P_Ⅱ	50	250	160	125	100	88	4-Φ18	371	280	31	34
	65	280	180	145	120	110	8-Φ18	391	280	40	44
	80	310	195	160	135	121	8-Φ18	455	320	52	58
	100	350	230	190	160	150	8-Φ23	551	360	81	88
	125	400	270	220	188	176	8-Φ25	628	400	125	135
	150	450	300	250	218	204	8-Φ25	708	400	145	159
	200	550	375	320	282	260	12-Φ30	885	450	253	268
	250	650	445	385	345	313	12-Φ34	1015	560	360	372
	300	750	510	450	408	364	16-Φ34	1135	640	556	569
	350	850	570	510	465	422	16-Φ34	1250	720	700	720
	400	950	655	585	535	474	16-Φ41	1400	720	789	818

订货须知：
一、①带吹扫孔闸阀产品名称与型号②带吹扫孔闸阀口径③带吹扫孔闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定冠高阀门带吹扫孔闸阀型号，请按带吹扫孔闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的冠高阀门专家为您审核把关。
