【三通螺纹球阀产品概述】
1.公称压力：1.6-6.4MPa
2.适用稳定范围：-20～232℃～350℃
3.适用介质：水、油、气及某些腐蚀性液体（W。O。G）
4.螺纹类型：G。NPT。BSPT。BSP。DI259/2999
【三通螺纹球阀使用范围】
可分别适用于水、蒸汽、油品、硝酸、醋酸、氨盐水、中和水等多种介质。
阀座采用弹性密封结构，密封可靠，启闭轻松。
阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。
可设置90°开关定位机构，根据需要加锁以防止误操作。
适用于PN1.0～4.0MPa,工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(
密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质.
【三通螺纹球阀主要零部件材料】
零件名称
材质
阀体
不锈钢CF8M/CF8
阀盖
不锈钢CF8M/CF8
球
不锈钢CF8M/CF8
球垫
聚四氟乙烯PTEE
阀杆
不锈钢CF8M/CF8
填料
聚四氟乙烯PTEE
中口
聚四氟乙烯PTEE
大薄片
聚四氟乙烯PTEE
压紧螺母
不锈钢CF8M/CF8
手柄
不锈钢CF8M/CF8
流向指示牌
ALUMINUM
华司
不锈钢CF8
螺帽
不锈钢CF8
锁定装置
不锈钢CF8
皮套
塑料
盲盖
不锈CF8M/CF8

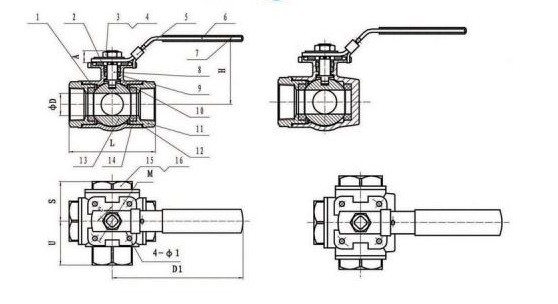

【三通螺纹球阀产品结构图】
【三通螺纹球阀主要连接尺寸】
| SIZE | d | L | H | D1 | B | F | G | W1 | W2 | h |
| 1/2" | 12.7 | 75 | 59 | 126 | 71.0 | 33.5 | 37.5 | 22.4 | 35.0 | 10-20UNC |
| 3/4" | 16.0 | 85 | 64 | 126 | 81.5 | 39.0 | 42.5 | 22.4 | 35.0 | 10-20UNC |
| 1" | 20.0 | 100 | 80 | 145 | 102.0 | 50.5 | 51.5 | 22.4 | 35.0 | 10-20UNC |
| 1-1/4" | 25.0 | 115 | 90 | 145 | 108.5 | 51.0 | 57.5 | 22.4 | 35.0 | 10-20UNC |
| 1-1/2" | 32.0 | 125 | 96 | 204 | 121.0 | 58.0 | 63.0 | 22.4 | 38.1 | 1/4-20UNC |
| 2" | 38.1 | 148 | 106 | 204 | 138.5 | 65.5 | 73.0 | 22.4 | 38.1 | 1/4-20UNC |
订货须知：
一、①三通螺纹球阀产品名称与型号②三通螺纹球阀口径③三通螺纹球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定冠高阀门三通螺纹球阀型号，请按三通螺纹球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的冠高阀门专家为您审核把关。
