【T型三通球阀概述】
T型三通球阀主要能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。
产品特点（1）、三通球阀在结构上采用一体化结构，4面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量化。（2）、三通球芯分T型和L型，使用寿命长，流通能力大，阻力小。（3）、球阀按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态。

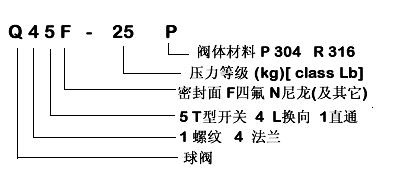

【T型三通球阀型号排列方式】

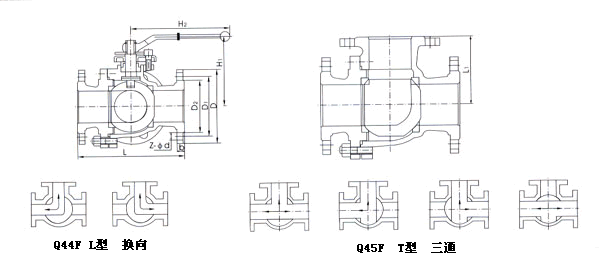

【T型三通球阀结构示意图】
【T型三通球阀主要零部件材料】
| 零件名称 | 阀门材料代号 | ||
| P | R | C | |
| 阀体 球体 |
ZG1Cr18Ni9 | ZG1Cr18Ni12Mo2Ti | WCB |
| 阀杆 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 2Cr13 |
| 阀座 填料 垫片 |
聚四氟乙烯（PTFE） | 聚四氟乙烯（PTFE） | 聚四氟乙烯（PTFE） |
【T型三通球阀性能规范】
| 型号 | 公称压力PN（MPa） | 试验压力MPa | 适用温度℃ | 适用介质 | ||
| 壳体 | 液体密封 | 气体密封 | ||||
| Q45F-16C、Q45F-16P、Q45F-16R | 1.6 | 2.4 | 1.76 | 0.6 | ≤100° | 碳素钢材料C类适用：水、蒸汽、油品等 铬镍钛不锈钢材料P类适用：弱腐蚀性介质 铬镍钛不锈钢材料R类适用：腐蚀性介质 |
| Q45F-25C、Q45F-25P、Q44F-25R | 2.5 | 3.75 | 2.75 | 0.6 | ||
| Q45F-40C、Q45F-40P、Q45F-40R | 4.0 | 6.4 | 4.4 | 0.6 | ||
【T型三通球阀产品结构图】

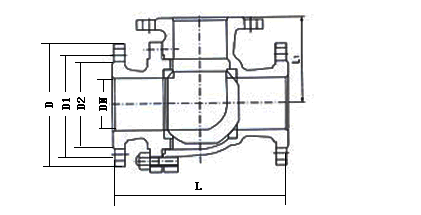

【T型三通球阀连接尺寸和外形 PN1.6MPa】
|
型号 |
公称通径 |
尺寸(mm) | |||||||||
|
L |
L2 |
D |
D1 |
D2 |
b |
f |
Z-d |
H |
W | ||
|
Q45F-16C |
15 |
150 |
72 |
95 |
65 |
45 |
14 |
2 |
4-14 |
95 |
130 |
|
20 |
160 |
80 |
105 |
75 |
55 |
14 |
2 |
4-14 |
110 |
130 | |
|
25 |
180 |
90 |
115 |
85 |
65 |
14 |
2 |
4-18 |
120 |
140 | |
|
32 |
200 |
100 |
135 |
100 |
78 |
16 |
2 |
4-18 |
144 |
180 | |
|
40 |
220 |
110 |
145 |
110 |
85 |
16 |
3 |
4-18 |
152 |
220 | |
|
50 |
240 |
120 |
160 |
125 |
100 |
16 |
3 |
4-23 |
182 |
240 | |
|
65 |
260 |
130 |
180 |
145 |
120 |
16 |
3 |
4-18 |
193 |
270 | |
|
80 |
280 |
140 |
195 |
160 |
135 |
20 |
3 |
8-18 |
217 |
350 | |
|
100 |
320 |
160 |
215 |
180 |
155 |
20 |
3 |
8-18 |
245 |
500 | |
|
125 |
380 |
190 |
245 |
210 |
185 |
22 |
3 |
8-18 |
282 |
600 | |
|
150 |
440 |
220 |
280 |
240 |
210 |
24 |
3 |
8-23 |
319 |
1000 | |
|
200 |
550 |
260 |
335 |
295 |
265 |
26 |
3 |
12-23 |
380 |
1300 | |
|
250 |
670 |
310 |
405 |
355 |
320 |
30 |
3 |
12-25 |
460 |
1700 | |
|
300 |
720 |
370 |
460 |
410 |
375 |
30 |
3 |
12-25 |
520 |
2100 | |
（1）取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。
（2）安装前应按规定的信号（电动或气动）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。
（3）准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。
（4）在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。
（5）本类阀应安装在管道的水平方向或垂直方向。
（6）安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。
（7）与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。
