所属系列： 美标球阀
名    称： 固定式球阀
型    号： Q347F Q347H
检索关键字： 固定式球阀

【固定式球阀使用范围】

球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品生产种；在水电、火电和核电的电力生产系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金生产系统中得以广泛的应用，是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。球阀密闭在各类管路系统种用于截断或接通介质流，使介质按照预定的程序输送到各个指定点。

【固定式球阀材料选用表】

阀体 阀杆 阀球 密封面 垫片 填料 工作温度 适用介质
WCB 1Cr13 1Cr13

1Cr13

司太立合金

本体材料

柔性石墨

不锈钢加柔性石墨

08软钢

F304 F316

柔性石墨

编结石墨

 -29-425℃ 水、蒸汽、油品
WC6 15CrMo 15CrMo -29-425℃
WC9 25Cr2MoV 25Cr2MoV
LCB 304 304 -46-354℃
CF8 304 304 -196-600℃ 部分酸、碱
CF3 304L 304L
CF8M 316 316
CF3M 316L 316L

【固定式球阀性能规范】

压力等级 公称压力(PN) 磅级(Class)
1.6 2.5 4.0 6.4 10.0 150 300 400 600
试验压力
 壳体试验
 2.4 3.75 6.0 9.6 15.0 3.03 7.5 10.2 15.0
密封试验
 1.76 2.75 4.4 7.04 11.0 2.2 5.5 7.48 11.0
适用工况 适用介质 纸浆、浆料、粉尘及含各种固体颗粒的介质
适用温度 -196～≤550℃
适用规范
 设计制造按 GB12237-89 API 6D JP17S-48
法兰尺寸按
 JB79-59、GB9113 、HG20592-07 ANSI B16.5 JIS B2212-2214
结构长度按
 GB12221-89 ANSI B16.10 JIS B2002
检验试验按
   JB/T9092-99 API 598

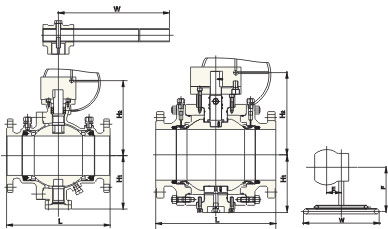

【固定式球阀结构示意图】

【固定式球阀主要连接尺寸】

Class 150Lb  (mm)

公称通经DN 2" 2-1/2" 3" 4" 5" 6" 8" 10" 12" 14" 16" 18" 20" 24" 28" 32" 36" 40"
d1 51 64 76 102 127 152 203 254 305 337 387 438 489 591 686 781 876 978
L RF 178 191 203 229 356 394 457 533 610 686 762 864 914 1067 1245 1372 1524 1753
BW 216 241 283 305 381 457 521 559 635 762 838 914 991 1143 1346 1524 1727 1880
H 102 114 127 152 184 219 273 360 395 430 470 550 580 700 800 950 1100 1200
手动 H1 107 125 152 178 300 330 398 495 580 625 670 698 840 1050 1100 1150 1247 1374
E - - - - - - 116 116 171 171 257 257 257 150 83 83 123 123
F - - - - - - 350 350 420 420 400 400 400 410 650 650 735 735
W 230 400 400 650 1050 150 600 600 800 800 800 800 800 800 800 800 800 800
Wt(Kg) 12 16 22 35 58 74 205 322 460 576 864 1280 1600 3540 4500 5940 7540 9320
电动 H2 - - - - - 554 600 652 760 770 830 - 940 1020 1115 - - -
L1 - - - - - 235 235 235 259 400 400 - 410 410 410 - - -
气动 H3 274 379 389 479 552 666 736 926 159 1127 1393 1468 1538 1370 1450 - - -
L2 270 405 405 576 576 776 776 776 1060 1060 1360 1360 1360 2840 2840 - - -

class 300Lb

公称通经DN 2" 2-1/2" 3" 4" 5" 6" 8" 10" 12" 14" 16" 18" 20" 24" 28" 32" 36" 40"
d1 51 64 76 102 127 152 203 254 305 337 387 438 489 591 686 781 876 978
L RF 216 241 283 305 381 403 502 568 648 762 838 914 991 1143 1346 1524 1727 1880
BW 216 241 283 305 381 457 521 559 635 762 838 914 991 1143 1346 1524 1727 1880
H 102 114 127 152 184 219 273 360 395 430 470 550 580 700 800 950 1100 1200
手动 H1 107 125 152 178 300 330 398 495 580 625 670 698 840 1050 1100 1150 1247 1374
E - - - - - - 116 116 171 171 257 257 257 150 83 83 123 123
F - - - - - - 350 350 420 420 400 400 400 410 650 650 735 735
W 230 400 400 650 1050 150 600 600 800 800 800 800 800 800 800 800 800 800
Wt(Kg) 15 24 30 55 87 118 255 370 533 640 1030 1524 2100 4200 5300 7860 8684 10300
电动 H2 - - - - - 235 235 400 400 410 410 - 420 690 690 - - -
L1 - - - - - 74 350 350 420 420 400 - 400 410 650 - - -
气动 H3 340 379 452 479 646 666 814 1002 1059 1150 1205 1250 1295 1390 1470 - - -
L2 405 405 574 574 756 756 1060 1060 1060 1360 1360 2840 2840 3300 3300 - - -

class 400Lb

公称通经DN 2" 2-1/2" 3" 4" 6" 8" 10" 12" 14" 16" 20" 24" 28"
d1 51 64 76 102 152 203 254 305 337 387 489 591 686
L RF 292 330 356 406 495 597 673 762 826 902 1054 1232 1397
BW 295 333 359 410 498 600 676 765 829 905 1060 1241 1410
H 114 124 133 159 250 294 395 445 500 530 660 800 900
手动 H1 108 155 197 235 300 374 445 512 550 615 810 1010 1180
E 116 116 116 116 116 171 171 257 257 257 150 83 123
F 350 350 350 350 350 420 420 400 400 400 410 650 735
W 600 600 600 600 600 800 800 800 800 800 800 800 800
Wt(Kg) 23 35 49 91 192 355 640 880 1100 1540 2800 530 5700
电动 H2 - - - - 554 574 931 771 867 805 979 1085 1147
L1 - - - - 235 235 400 400 410 410 420 690 690
电动 H3 340 - - - 666 895 1002 1059 1160 1250 1320 1470 1520
L2 405 - - 574 756 1060 1060 1360 1360 2840 2840 3300 3300

class 600Lb

公称通经DN 2" 2-1/2" 3" 4" 6" 8" 10" 12" 14" 16" 20" 24" 28"
d1 51 64 76 102 152 203 254 305 337 387 489 591 686
L RF 292 330 356 432 559 660 787 838 889 991 1194 1397 1549
BW 295 333 359 435 562 664 791 841 892 994 1200 1407 1562
H 114 124 133 159 250 294 395 445 500 530 660 800 900
手动 H1 108 155 197 235 300 374 445 512 550 615 810 1010 1180
E 116 116 116 116 116 171 171 257 257 257 150 83 123
F 350 350 350 350 350 420 420 400 400 400 410 650 735
W 600 600 600 600 600 800 800 800 800 800 800 800 800
Wt(Kg) 35 38 55 102 232 390 710 960 1700 1970 3250 5800 6700
电动 H2 - - - - 569 658 694 765 825 917 998 1098 1185
L1 - - - - 235 235 400 400 410 410 420 690 690
电动 H3 340 - - - 666 895 1002 1059 1160 1250 1320 1470 1520
L2 405 - - 574 756 1060 1060 1360 1360 2840 2840 3300 3300

class 900Lb

公称通经DN 2" 2-1/2" 3" 4" 6" 8" 10" 12" 14" 16" 18" 20" 24"
d1 51 64 76 102 152 203 254 305 327 375 426 473 572
L RF 368 419 381 457 610 737 838 965 1029 1130 1219 1321 1549
BW 371 422 384 460 613 740 841 968 1038 1140 1232 1334 1568
H 217 241 259 297 360 322 420 470 510 600 700 720 810
手动 H1 126 158 191 216 270 394 502 572 675 762 866 894 965
E 116 16 116 116 171 171 257 257 150 150 180 180 220
F 350 350 350 350 420 420 400 400 410 410 650 650 735
W 600 600 600 600 800 800 800 800 800 800 800 800 800
Wt(Kg) 50 60 80 125 270

【固定式球阀产品优点】

1.手动部分可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构，在阀门开启、关闭的位置设定限位，当阀门使用在关键装置上时，限位块上设有锁孔可锁定开关　位置避免误操作。手柄上有明显地开和关标识。

2.阀杆采用A182F（1Cr13）整体锻造并调制处理，硬度达到HB220～250。阀杆通过平键或花键或方契与手柄连接，通用性强，拆装方便。阀杆设有防吹出结构。

3.阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈，使得阀杆在一定的润滑情况下实现可靠的密封。

4.根据需要，球阀可设计成防静电结构，在球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电打火点燃易燃物质，确保系统安全。

5.密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构；DN150以下为浮球形式，DN200以下为固定球形式。

6.球阀阀座处可设置辅助密封结构，在阀座和阀杆部位加装注脂阀，紧急情况下可暂时密封，并可根据需要加长阀杆以适宜埋地铺设得场所。
