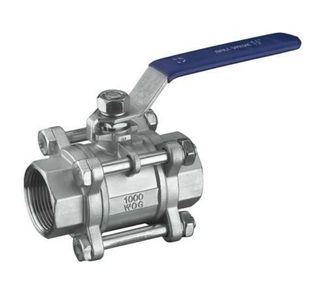

【三片式螺纹球阀概述】
1.公称压力：1.6-6.4MPa
2.适用稳定范围：-20～232℃～350℃
3.适用介质：水、油、气及某些腐蚀性液体（W。O。G）
4.螺纹类型：G。NPT。BSPT。BSP。DI259/2999
【三片式螺纹球阀特点】
1． 流体阻力小，其阻力系数与同长度的管段相等。
2． 结构简单、体积小、重量轻。
3． 紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5． 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
【三片式螺纹球阀零部件材料】
| 序号 NO. |
零件名称 PART NAME |
材质MATERIAL | 数量 Q’TY | |
| 不锈钢 STAINLESS STEEL |
碳钢 CARBON STEEL | |||
| 1 | 阀体 BODY | 不锈钢 CF8M | 碳钢 WCB | 1 |
| 2 | 密封圈 SEAT | 聚四氟乙烯 PTFE | 聚四氟乙烯 PTFE | 2 |
| 3 | 阀盖 CAP | 不锈钢 CF8M | 碳钢 WCB | 2 |
| 4 | 球体 BALL | 不锈钢 SS316 | 不锈钢 SS304 | 1 |
| 5 | 阀杆 STEM | 不锈钢 SS316 | 不锈钢 SS316 | 1 |
| 6 | 螺母 NUT | 不锈钢 SS304 | FCD45 | 4 |
| 7 | 垫圈 WASHER | 不锈钢 SS304 | 不锈钢 SS304 | 4 |
| 8 | 手柄套 HANDLE COVER | 塑料 PLASTIC | 塑料PLASTIC | 1 |
| 9 | 手柄 HANDLE | 不锈钢 SS304 | FCD45 | 1 |
| 10 | 阀杆螺母 STEM NUT | 不锈钢 SS304 | B7 | 1 |
| 11 | 垫圈 STEM WASHER | 不锈钢 SS304 | 不锈钢 SS304 | 1 |
| 12 | 填料压盖螺母 GLAND NUT | 不锈钢 SS304 | FCD45 | 1 |
| 13 | 填料 JOINT GASKET | 聚四氟乙烯 PTFE | 聚四氟乙烯 PTFE | 1 |
| 14 | 止推垫圈 THRUST WASHER | 聚四氟乙烯 PTFE | 聚四氟乙烯 PTFE | 1 |
| 15 | 填料 JOINT GASKET | 聚四氟乙烯 PTFE | 聚四氟乙烯 PTFE | 2 |
| 16 | 螺栓 BOLT | 不锈钢 SS304 | B8 | 4 |

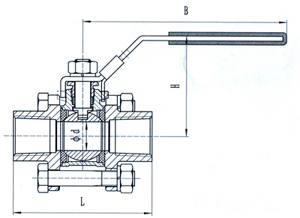

【三片式螺纹球阀主要连接尺寸】
| SIZE | D | L | H | E | W2 | F | P |
| 1/4" | 11.6 | 65 | 48 | 120 | 28.5 | 14.1 | 10 |
| 3/8" | 12.7 | 65 | 48 | 120 | 28.5 | 17.6 | 10 |
| 1/2" | 15 | 67 | 54 | 120 | 28.5 | 21.8 | 10 |
| 3/4" | 20 | 82 | 57 | 130 | 35 | 27.4 | 13 |
| 1" | 25 | 91 | 72 | 154 | 35 | 34.1 | 13 |
| 1 1/4" | 32 | 108 | 79 | 154 | 38.1 | 42.8 | 16 |
| 1 1/2" | 38 | 129 | 81 | 185 | 38.1 | 48.7 | 16 |
| 2" | 50 | 148 | 97 | 185 | 38.1 | 61 | 18 |
| 2 1/2" | 65 | 164.5 | 130 | 250 | 58 | 77 | 18 |
| 3" | 80 | 182.5 | 148 | 250 | 70 | 89.9 | 20 |
