【YJZQ高压液压球阀产品介绍】
YJZQ高压液压球阀（又名：球芯截止阀）适用于液压系统管路中作接通和切断用，是本厂引进德国先进工艺生产，产品使用期比国内同行高30%。主阀采用优质锻钢件，表面进行发黑或镀铬处理。外表美观，操作方便，密封性能可靠。
【YJZQ高压液压球阀工作原理】
YJZQ型高压球阀主要用于液压管路中控制油液的流通和截止，主要由阀体、球体、阀杆、受柄和密封装置组成。阀体采用铜质锻件，表面镀烙，同时也提供本型不锈钢球阀。本型高压球阀主要有三种连接方式：外螺纹式，内螺纹式和板式。技术参数：最高压力：31.5MPa；适用介质：矿物油、水-乙二醇、乳化液；介质温度：-20-+65度。
【YJZQ高压液压球阀特点】
1、球阀选用整体锻造加工，球阀结构简单﹑操作方便﹑流体阻力小﹑密封性能可靠﹑可换密封件及付件，增加使寿命减少用户成本。
2、本型球阀具有流阻损失小，密封性能可靠，操作方便，外观精美等特点。
3、本型高压球阀主要有三种连接 方式：外螺纹式，内螺纹式和板式。
4、本阀耐压高，应用广，可用于控制水电站油、气、水管路系统的通断。

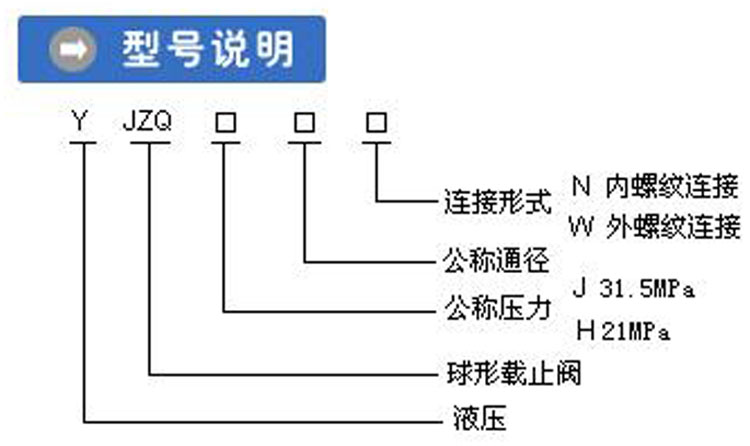

【YJZQ高压液压球阀型号说明】

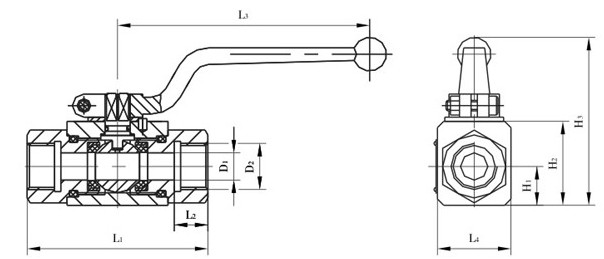

【YJZQ高压液压内螺纹球阀外形尺寸】
|
型号 |
D1 |
D2 |
L1 |
L2 |
L3 |
L4 |
H1 |
H2 |
H3 |
|
YJZQ-J10N |
Ф10 |
M18×1.5 |
78 |
14 |
105 |
32 |
16 |
36 |
76 |
|
YJZQ-J15N |
Ф15 |
M22×1.5 |
86 |
16 |
147 |
38 |
19 |
45 |
80 |
|
YJZQ-J20N |
Ф20 |
M27×2 |
108 |
18 |
185 |
48 |
25 |
55 |
101 |
|
YJZQ-J25N |
Ф25 |
M33×2 |
116 |
20 |
185 |
57 |
28.5 |
64 |
111 |
|
YJZQ-J32N |
Ф32 |
M42×2 |
136 |
22 |
240 |
75 |
37.5 |
84 |
134 |
|
YJZQ-J40N |
Ф40 |
M48×2 |
148 |
24 |
240 |
85 |
42.5 |
95 |
165 |
|
YJZQ-J50N |
Ф50 |
M64×2 |
180 |
26 |
240 |
104 |
52 |
112.5 |
180 |
|

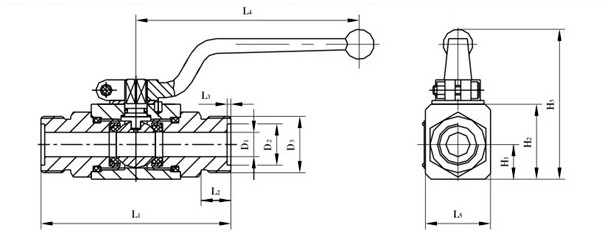

型号 |
D1 |
D2 |
D3 |
L1 |
L2 |
L3 |
L4 |
L5 |
H1 |
H2 |
H3 |
|
YJZQ-J10W |
Ф10 |
Ф20 |
M27×1.5 |
94 |
16 |
2 |
105 |
32 |
16 |
36 |
76 |
|
YJZQ-J15W |
Ф15 |
Ф22 |
M30×1.5 |
102 |
16 |
2 |
147 |
38 |
19 |
45 |
80 |
|
YJZQ-J20W |
Ф20 |
Ф28 |
M36×2 |
124 |
18 |
2.5 |
185 |
48 |
25 |
55 |
101 |
|
YJZQ-J25W |
Ф25 |
Ф35 |
M42×2 |
136 |
20 |
2.5 |
185 |
57 |
28.5 |
64 |
111 |
|
YJZQ-J32W |
Ф32 |
Ф40 |
M52×2 |
150 |
20 |
2.5 |
240 |
75 |
37.5 |
84 |
134 |
|
YJZQ-J40W |
Ф40 |
Ф50 |
M64×2 |
180 |
24 |
2.5 |
240 |
85 |
42.5 |
95 |
165 |
|
YJZQ-J50W |
Ф50 |
Ф60 |
M72×2 |
210 |
26 |
2.5 |
240 |
104 |
52 |
112.5 |
180 |
1、请在订货时提供详细型号、压力、口径、材质、介质、温度、交货地、交货时间。
2、对球阀的连接方式：可选用螺纹（内螺纹或外螺纹）法兰式，焊接式等。
3、冠高专业为您打造适合您的球阀产品，欢迎您的来电（☏:400-897-6568）.
