所属系列： 直通球阀

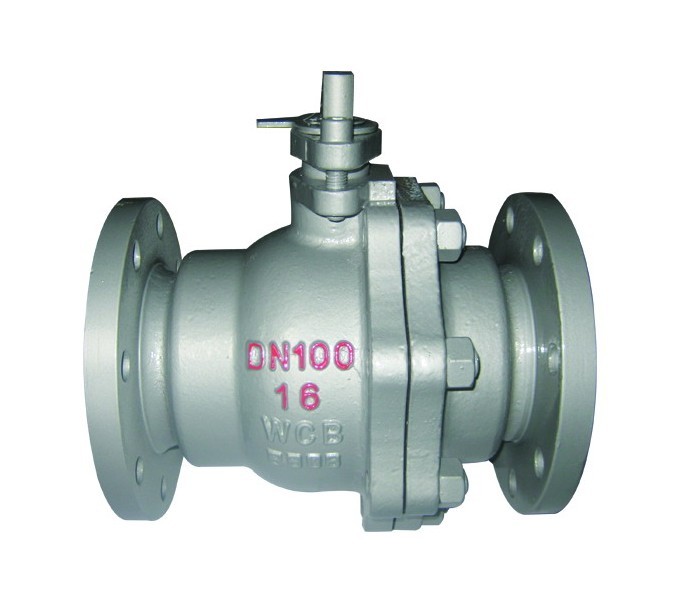

名    称： 浮动式硬密封球阀
型    号： Q41H Q41Y
检索关键字： 浮动式硬密封球阀

【浮动式硬密封球阀概述】

球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品生产种；在水电、火电和核电的电力生产系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金生产系统中得以广泛的应用，是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。球阀密闭在各类管路系统种用于截断或接通介质流，使介质按照预定的程序输送到各个指定点。

【浮动式硬密封球阀特点】

经过特殊工艺处理的球体与阀座，特别适用于较高温度及含各种粉尘与固体颗粒的介质。
1、采用特别设计的补偿性可动金属阀座结构，密封可靠。
2、本系列球阀应按规定流向使用。
3、本系列球阀可配多种驱动装置。

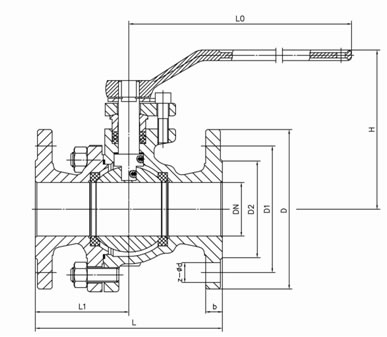

【浮动式硬密封球阀产品结构图】

【浮动式硬密封球阀主要零部件材料】

序号
 零件名称
 材质
GB ASTM
1 阀体 WCB A216-WCB
2 密封圈 柔性石墨
 柔性石墨
graphite PTFE
3 阀座 1Cr18Ni9Ti 304
4 球体 2Cr13 A276-420
5 螺母 35 A194-2H
6 螺柱 35CrMoA A193-B7
7 座垫 1Cr18Ni9Ti 304
8 弹簧 60Si2Mn AISI 9260
9 垫片 柔性石墨+不锈钢
 B12.10-304/F.G
10 填料 柔性石墨
 柔性石墨
11 填料压盖 WCB A216-WCB
12 挡圈 65Mn AISI 1066
13 阀杆 1Cr13 A276-410
14 螺钉 35 A193-B7

【浮动式硬密封球阀性能规范】

压力等级 公称压力(PN) 磅级(Class)
1.6 2.5 4.0 6.4 10.0 150 300 400 600
试验压力
 壳体试验
 2.4 3.75 6.0 9.6 15.0 3.03 7.5 10.2 15.0
密封试验
 1.76 2.75 4.4 7.04 11.0 2.2 5.5 7.48 11.0
适用工况 适用介质 纸浆、浆料、粉尘及含各种固体颗粒的介质
适用温度 -196～≤550℃
适用规范
 设计制造按 GB12237-89 API 6D JP17S-48
法兰尺寸按
 JB79-59、GB9113 、HG20592-07 ANSI B16.5 JIS B2212-2214
结构长度按
 GB12221-89 ANSI B16.10 JIS B2002
检验试验按
   JB/T9092-99 API 598

【浮动式硬密封球阀主要连接尺寸】

PN1.6MPa 主要连接尺寸及重量：

公称通径DN
15
20
25
32
40
50
65
80
100
125
150
200
L
130
140
150
165
180
200
220
250
280
320
360
400
H
59
63
75
85
95
107
142
152
178
252
272
342
W
130
130
160
180
230
230
400
400
650
1050
1050
1410
Wt(Kg)
2.5
3
5
6
7
10
15
19
33
58
93
160

PN2.5MPa 主要连接尺寸及重量：

公称通径DN
15
20
25
32
40
50
65
80
100
125
150
200
L
130
140
150
165
180
200
220
250
320
400
400
550
H
59
63
75
97
107
142
152
178
252
272
342
345
W
130
130
160
230
230
400
400
700
1100
1100
1500
1500
Wt(Kg)
2.5
3
5
6
7.5
10
15
20
33
60
93
175



PN4.0MPa 主要连接尺寸及重量：
公称通径DN
15
20
25
32
40
50
65
80
100
125
150
200
L
130
140
150
180
200
220
250
280
320
400
400
400
H
59
63
75
85
95
107
142
152
178
252
272
342
W
130
130
160
230
230
400
400
700
1100
1100
1500
1500
Wt(Kg)
3
4
5
7
9
12
18
28
46
75
106
190

PN6.4MPa 主要连接尺寸及重量：
公称通径DN
15
20
25
32
40
50
65
80
100
125
150
200
L
165
190
216
229
241
292
330
356
432
508
559
660
H
59
63
75
97
107
142
152
178
252
272
305
398
W
130
130
160
230
230
400
400
700
1100
1100
1500
1800
Wt(Kg)
6.5
7
8
12
14
18
28
40
65
98
140
250

PN10MPa 主要连接尺寸及重量：
公称通径DN
15
20
25
32
40
50
65
80
100
125
150
200
L
165
190
216
229
241
292
330
356
432
508
559
660
H
59
63
75
97
107
142
152
178
252
272
305
398
W
130
130
160
230
230
400
400
700
1100
1100
1500
1800
Wt(Kg)
6.5
7
10
15
18
25
32
46
75



【浮动式硬密封球阀操作和使用】

1）操作前须确认管路和阀已被冲洗过。

2）阀的操作按执行机构输入信号大小带动阀杆旋转完成：正向旋转1/4圈（90°）时，阀关断。反向旋转1/4圈（90°）时，阀开启。

3）当执行机构方向指示箭头与管线平行时，阀门为开启状态；指示箭头与管线垂直时，阀门为关闭状态。

4） 安装在保温管道上的各类手动球阀，手柄均不得向下。

5） 安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。



订货须知：
一、①浮动式硬密封球阀产品名称与型号②浮动式硬密封球阀口径③浮动式硬密封球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定冠高阀门浮动式硬密封球阀型号，请按浮动式硬密封球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的冠高阀门专家为您审核把关。
