【一体式高温排污球阀使用范围】
一体式高温排污球阀是一种实用新型的专利产品，阀体设计全部采用国际流行的一体式结构比二瓣式球阀中部减少泄漏点。阀杆采用倒装双密封，完全避免泄漏。阀杆处密封填料，调整垫，均采用回弹性强，耐温，耐磨，压，耐腐蚀，自润滑性能良好，无毒型高新复合材料。适用温度可达350℃。适用介质：蒸汽、导热油、气体、水。
一体式高温排污球阀可替代闸阀，排污阀，柱塞阀，截止阀使用，便于原管道阀门的更换安装。我公司生产有多种结构长度的球阀，可满足用户的各种需求。

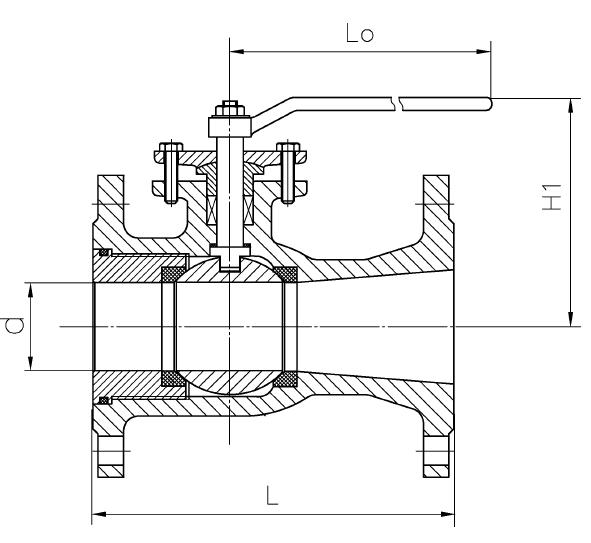

【一体式高温排污球阀结构图】
【一体式高温排污球阀主要连接尺寸PN1.6MPa】
| DN | L1 | L2 | L3 | L4 | D | D1 | D2 | b | Z—Φd | H | DO | 重量（公斤） |
| 15 | 130 | 130 | 92 | 95 | 65 | 45 | 16 | 4-14 | 105 | 150 | 2.8 | |
| 20 | 150 | 130 | 105 | 105 | 75 | 55 | 110 | 5 | ||||
| 25 | 160 | 140 | 110 | 160 | 115 | 85 | 65 | 120 | 160 | 6.5 | ||
| 32 | 180 | 165 | 125 | 135 | 100 | 78 | 18 | 4-18 | 140 | 180 | 8.5 | |
| 40 | 200 | 180 | 135 | 230 | 145 | 110 | 85 | 155 | 250 | 12 | ||
| 50 | 230 | 200 | 155 | 250 | 160 | 125 | 100 | 20 | 175 | 300 | 17 | |
| 65 | 290 | 220 | 170 | - | 180 | 145 | 120 | 195 | 22 | |||
| 80 | 310 | 250 | 200 | - | 195 | 160 | 135 | 22 | 8-18 | 225 | 320 | 30 |
| 100 | 350 | 280 | 230 | - | 215 | 180 | 155 | 24 | 250 | 41 | ||
| 125 | 400 | 320 | - | - | 245 | 210 | 185 | 26 | 270 | 360 | 70 | |
| 150 | 480 | 360 | - | - | 280 | 240 | 210 | 28 | 8-23 | 290 | 90 | |
| 200 | 600 | - | - | - | 335 | 295 | 265 | 30 | 12-23 | 350 | 450 | 120 |
| 250 | 730 | - | - | - | 405 | 355 | 320 | 32 | 12-25 | 405 | 220 |
订货须知：
一、①一体式高温排污球阀产品名称与型号②一体式高温排污球阀口径③一体式高温排污球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定冠高阀门一体式高温排污球阀型号，请按一体式高温排污球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的冠高阀门专家为您审核把关。
