【压差控制阀概述】
压差控制阀是一种利用介质自身的压力变化进行自我控制而保持流经该被控系统介质压差不变的节能产品。压差控制阀适用于供暖方式采用双管系统的压差控制，保证系统的压差基本不变，降低噪音，平衡阻力，消除热网的水力失调。
【压差控制阀工作原理】
现以安装在回水管道上的压差控制阀为例说明工作原理。当供水压力P1增大或减小时，信号由连接管传入膜片上腔，带动阀芯下移或上移，使阀座的流通面积减小或增大。P2-P3也增大或减小，直到P1-P2保持原值恒定。当回水压力P3增大或减小的瞬间同阀座流向出口的流速降低或升高，膜片下压力P2也在这个瞬间增高或降低，带动阀芯上移或下移，直到膜片的受力重新平衡，P2恢复原值，P1-P2保护原值恒定，从而保证了被控系统的供回水间压差基本不变。

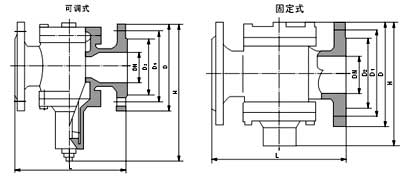

【压差控制阀结构图】
【压差控制阀安装尺寸及性能参数】
|
DN(mm) |
连接方式 |
L(mm) |
H |
H1 |
流量m3/h |
适用介质 |
介质温度 |
|
15 |
螺纹 |
110 |
72 |
98 |
0.2-1 |
水 |
0-80℃ |
|
20 |
110 |
72 |
98 |
0.3-1.5 | |||
|
25 |
115 |
82 |
102 |
0.5-2 | |||
|
32 |
法兰 |
100 |
91 |
94 |
1-4 | ||
|
40 |
200 |
147 |
112 |
1.5-6 | |||
|
50 |
215 |
120 |
112 |
2-8 | |||
|
65 |
230 |
125 |
120 |
3-12 | |||
|
80 |
275 |
188 |
133 |
5-20 | |||
|
100 |
290 |
208 |
160 |
10-30 | |||
|
125 |
310 |
226 |
175 |
15-45 | |||
|
150 |
350 |
258 |
195 |
30-80 | |||
|
200 |
430 |
301 |
230 |
40-180 | |||
|
250 |
520 |
367 |
265 |
100-300 | |||
|
300 |
635 |
430 |
300 |
150-500 | |||
|
350 |
670 |
504 |
340 |
200-700 |
控制压差范围：
定压差型：0.03MPa, 精度±10%

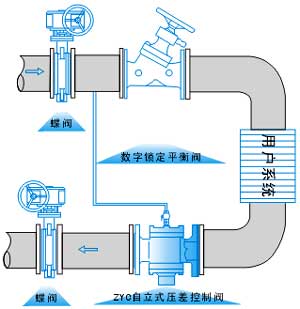

【压差控制阀安装示意图】
订货须知：
一、①压差控制阀产品名称与型号②压差控制阀口径③压差控制阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定冠高阀门压差控制阀型号，请按压差控制阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的冠高阀门专家为您审核把关。
