【自力式压差控制阀概述】
自力式压差控制阀不需外来能源依靠被控介质自身压力变化进行自动调节，自动消除管网的剩余压头及压力波动引起的流量偏差恒定用户进出口压差，有助于稳定系统运行，特别适用分户计量或自动控制系统中。
ZY47系列自力式压差控制阀是一种自动恒定压差的水力工况平衡用阀，应用于集中供热、中央空调等水系统中，有利于被控系统各用户和各末端装置的自主调节，尤其适用于分户计量供暖系统和变流量空调系统。
【自力式压差控制阀结构特点】
ZY47型自力式压差控制阀的本体是由能改变流通阻力的双通道自动调节阀和由膜片分隔而成两个独立小室的控制器组合而成，一侧小室与回水管道相通。使用时安装在回水管道上。通道自动调节阀是执行器，其动作的动力来源于供水压力P1与回水压力P2之间的压力差变化。控制器是一个压差比较器，其压差值是按被控采暖系统的阻力选用，回水侧内的弹簧反力用来平衡供水与回水间的压力差。当被控采暖系统的一些用户进行室温调节。阻力增加或减少时，会引起循环流量变化，直至膜片两侧的压力平衡为止，使被控系统内部自动调节。
【自力式压差控制阀安装调试】
1、介质流动方向应与阀体箭头方向一致；
2、该阀应安装在回水管上，阀上接导压管，导压管的另一端与供水管连接，建议在导压管供水端安装1／2球阀，以便启动消除堵塞功能
3、在导压管前的供水管上应安装过滤网，避免水质太差造成该阀失去自动调节功能；
4、供水管和该阀前的回水管应分别装设压力表，便于调节控制压差；
5、如发现该系统流量过大或过小，可能的原因是管道元件安装时的杂物卡阻在阀塞上，可将1/2球阀关闭3-5分钟，这时如果是较轻堵塞，即可自动消除，如还不能消除，则要拆开阀门检查，消除堵塞物；
6、该阀的工作压差为0.02～0.3 MPa如安装后发现其工作压差大于0.3 MPa时应在供水管上安装手动调节阀降低热力入口装置处的供、回水管压差，否则压差控制阀可能只在小开度下长期工作会产生噪音。
【自力式压差控制阀产品结构图】
【自力式压差控制阀安装尺寸】
|
公称直径 |
安装方式 |
阀长（mm） |
高度（mm） |
流量m3/h | |
|
定压差型 |
可调压差型 | ||||
|
Dn15 |
螺纹连接 |
100 |
95 |
145 |
0.2-1 |
|
Dn20 |
110 |
100 |
150 |
0.3-1.5 | |
|
Dn25 |
法兰连接 |
115 |
110 |
165 |
0.5-2 |
|
Dn32 |
130 |
140 |
190 |
1-4 | |
|
Dn40 |
210 |
190 |
340 |
1.5-6 | |
|
Dn50 |
225 |
205 |
355 |
2-8 | |
|
Dn65 |
240 |
240 |
390 |
3-12 | |
|
Dn80 |
280 |
300 |
500 |
5-20 | |
|
Dn100 |
295 |
350 |
550 |
10-30 | |
|
Dn125 |
320 |
380 |
580 |
15-45 | |

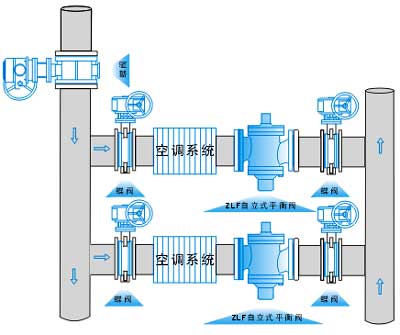

【自力式压差控制阀安装示意图】
