所属系列： 电动闸阀

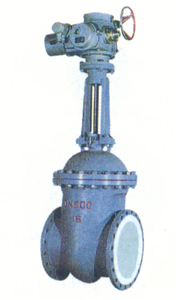

名    称： 电动衬氟闸阀
型    号： Z941F46
检索关键字： 电动闸阀,电动衬氟闸阀
电动衬氟闸阀主要衬里材料
聚四氯乙烯 PTFE(F4) 　　
使用介质：强酸，强碱，强氧化剂等。 　　
使用温度：-200~180 　　
特点：具有优异的化学稳定性，有很高的耐热性，耐寒性，磨擦系数很低，是极好的 自润滑材料，但机械性能较低，流动性差，热膨胀大。 　　
聚偏氯乙烯 PVDF(F2) 　　
使用介质：耐大多数化学药品和溶剂， 　　
使用温度：-70~100 　　
特点：拉绅强度与压缩强度比F4好，耐弯折，耐候，耐辐射。耐光和老化等，最大特 点是韧性好，易成型。 　　
聚烯烃：PO 　　
适用介质： 各种浓度的酸碱盐及某些有机溶剂。 　　
使用温度：-58~80 　　
特点：是目前世界最理想的防腐材料，已广泛用于旋转成型的大型设备和管道件内衬。 　　
聚全氟乙烯 FEP (F46) 　　
适用介质： 　　
任何有机溶剂或试剂，稀或浓无 机 酸，碱，酮，芳烃，氯化烃等。 　　
使用温度： 　　-85~150 　　
特点：力学，电性能和化学稳定性基本与F4相同，但突出优点是动击韧性高，有极好的耐候性和辐射性。 　　
聚三氟乙烯 PCTEF (F3) 　　
适用介质： 　　各种有机溶剂，无机腐蚀液(氧化性酸类) 　　
使用温度：-195~120 　　特点：耐热性，电性能和化学稳定性仅次于F4，机械强度，蠕变性能，硬度比F4好些 　　
聚丙烯： RPP 　　
适用介质：无机盐类的水溶液，无 机 酸类，碱类的稀或浓溶液。 　　
使用温度：-14~80 　　
特点：最轻的塑料之一，其屈服，拉伸和压缩强度，硬度均优于低压聚乙烯，有很突出的刚性，耐热性好，易成型，优廉。改性后动击性，流动性，弯曲弹性。 　　聚氯乙烯: 硬质)PVC 　　
适用介质：耐水，浓碱，非氧化性酸，链烃，油和臭氧等。 　　
使用温度：0-55 　　
特点：机械强度较高，化学稳定性及介电性能优良，耐油性和抗老性也较好，易熔接
电动衬氟闸阀性能规范
设计规范 结构长度 连接法兰 试验与检验 产品标识 供货规范
GB/T 12232
(GB/T 12234) 		AG/T 12221 JB/T78;JB/T79 GB/T 13927 GB/T 12220 JB

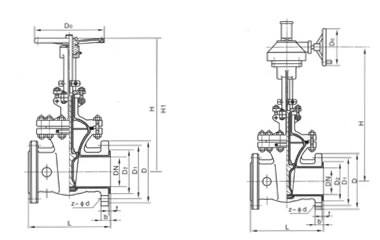

电动衬氟闸阀解剖图

电动衬氟闸阀主要零部件材料表
序号 零件名称 灰铸铁 铸钢 不锈耐酸铸钢 超低碳不锈耐酸铸阀
Z C P R P L R L
1 阀体/端盖/闸板 HT250 WCB CF8 CF8M CF3 CF3M
2 阀杆 1Cr13 2Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
3 衬里/阀座 PTFE(F 4 )、PCTFE(F 3 )、FEP(F 46 )、PFA(可溶性 4 )
4 填料/压盖 WCB CF8 CF8M CF3 CF3M
5 填料 PTFE(F 4 ) PTFE(F 4 ) PTFE(F 4 )
6 活节螺栓 35 1Cr17Ni2 1Cr17Ni2
7 阀杆螺母 ZCuAI10Fe3 ZCuAI10Fe3 ZCuAI10Fe3
8 紧固螺母 45 1Cr17Ni2 1Cr18Ni9Ti
9 螺母 0Cr18Ni9 0Cr18Ni9
10 手轮 WCB WCB WCB

电动衬氟闸阀主要外形和连接尺寸：

公称通径
标准值
参考值
DN（mm)
NPS(inch)
L*
D
D1
D2
f
b
Z-φd
D0
H
H1
WT(kg)
PN1.0MPa
15
1/2
130
95
65
45
2
14
4-φ14
120
110
125
6
20
3/4
150
105
75
55
2
16
4-φ14
140
120
140
7
25
1
160
115
85
65
2
16
4-φ14
140
132
155
8
32
11/4
180
135
100
78
2
18
4-φ18
160
156
185
11
40
11/2
240
145
110
85
3
18
4-φ18
200
167
210
20
50
2
250
160
125
100
3
20
4-φ18
200
358
410
28
65
21/2
270
180
145
120
3
20
4-18
250
375
440
32
80
3
280
195
160
135
3
22
4-φ18
250
435
515
45
100
4
300
215
180
155
3
22
8-φ18
280
500
600
60
125
5
325
245
210
185
3
24
8-φ18
280
615
740
110
150
6
350
280
240
210
3
24
8-φ23
400
675
825
120
200
8
400
335
295
265
3
26
8-φ23
400
820
1020
150
250
10
450
390
350
320
3
28
12-φ23
450
970
1220
240
300
12
500
440
400
368
4
28
12-φ23
500
1145
1445
340
350
14
550
500
460
428
4
30
16-φ23
600
1280
1630
550
400
16
600
565
515
482
4
32
16-φ25
600
1450
1850
680
450
18
650
615
565
532
4
32
20-φ25
650
1538
1988
795
500
20
700
670
620
585
4
34
20-φ25
650
1730
2230
880
PN1.6MPa
15
1/2
130
95
65
45
2
14
4-φ14
120
110
130
7
20
3/4
150
105
75
55
2
16
4-φ14
140
120
140
8
25
1
160
115
85
65
2
16
4-φ14
140
135
160
9
32
11/4
180
135
100
78
2
18
4-φ18
160
160
190
13
40
11/2
240
145
110
85
3
18
4-φ18
200
170
220
25
50
2
250
160
125
100
3
20
4-φ18
200
360
410
32
65
21/2
270
180
145
120
3
20
4-φ18
250
380
440
38
80
3
280
195
160
135
3
22
8-φ18
250
440
520
50
100
4
300
215
180
155
3
24
8-φ18
280
500
600
68
125
5
325
245
210
185
3
26
8-φ28
280
615
740
125
150
6
350
280
240
210
3
28
8-φ23
400
680
830
170
200
8
400
335
295
265
3
30
12-φ23
400
820
1020
210
250
10
450
405
355
320
3
32
12-φ25
450
980
1230
260
300
12
500
460
410
375
4
34
12-φ25
500
1150
1450
480
350
14
550
520
470
435
4
38
16-φ25
600
1285
1635
620
400
16
600
580
525
485
4
40
16-φ30
600
1455
1855
805
450
18
650
640
585
545
4
44
20-φ30
650
1545
1990
880
500
20
700
705
650
608
4
46
20-φ34
650
1735
2235
920


订货须知：
一、①电动衬氟闸阀产品名称与型号②电动衬氟闸阀口径③电动衬氟闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定冠高阀门电动衬氟闸阀型号，请按电动衬氟闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的冠高阀门专家为您审核把关。
