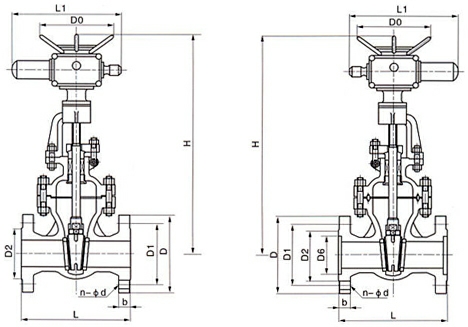

电动真空闸阀结构图
电动真空闸阀的用途
电动阀：用于液体、气体和风系统管道介质流量的模拟量调节，是AI控制。在大型阀门和风系统的控制中也可以用电动阀做两位开关控制。
电动阀：可以有AI反馈信号，可以由DO或AO控制，比较见于大管道和风阀等。
1.开关形式：电动阀的驱动一般是用电机，开或关动作完成需要一定的时间模拟量的，可以做调节。
2.工作性质：电动阀的驱动一般是用电机，比较耐电压冲击。电磁阀是快开和快关的，一般用在小流量和小压力，要求开关频率大的地方电动阀反之。电动阀阀的开度可以控制，状态有开、关、半开半关，可以控制管道中介质的流量而电磁阀达不到这个要求。
3.适用工艺：电动阀一般用于调节，也有开关量的，比如：风机盘管末端。
电动真空闸阀执行标准
设计与制造：GB12234
结构长度：GB12221
压力温度等级：GB9131 GB/T74 HG20604
连接法兰：JG/T79 GB9113 HG20593-20635
试验与检验：GB13927 JB/T9092
应用范围
真空隔离闸板阀适用于公称压力PN1.0PN1.0～10.0MPa DN50～800mm10.0Mpa，工作温度t≤200℃的火力电站回水冷凝系统管道上，切断或接通介质。适用介质为：水、水蒸汽等。
产品结构特点
- 法兰采用法兰螺栓连接，支管两端为法兰连接或对焊连接。
- 采用平行双密封副双向密封，结构简单，维修方便，密封可靠，性能优良，使用寿命长。
- 密封副的相对运动，摩擦力小、启闭轻松。
- 设计了真空密封结构填料室，隔离真空可靠。
- 阀杆经调质和表面氮化处理，有良好的搞腐蚀性，抗擦伤性和耐磨性。
- 法兰垫片采用复合材料，膨胀系数大，气密性能好，保证系统与大气隔离可靠。
主要零件的材料说明
| 阀 体 | WCB | ZGCr5Mo | 1Cr18Ni9Ti |
| 阀 盖 | WCB | ZGCr5Mo | 1Cr18Ni9Ti |
| 支 架 | WCB | WCB | 1Cr18Ni9Ti |
| 闸 板 | WCB | ZGCr5Mo | 1Cr18Ni9Ti |
| 阀 杆 | 2Cr13 | 38CrMoA1 | 1Cr18Ni9Ti |
| 阀 座 | 25 | 304 | 304 |
| 密封环 | 膨胀柔性石墨 | ||
| 填 料 | 膨胀柔性石墨+软金属 | ||
| 阀杆螺母 | ZCuA110Fe3 | ||
