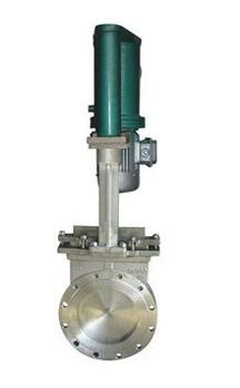

电液动刀型闸阀产品图片
电动装置参数:
◎电源：AC380V、AC220V、50HZ。
◎标准型：标准型产品具有防尘、防雨水的外壳保护能力、保护等级IP65，可直接用于户外。
◎防水型：产品具有防尘、防浸水（IP67）的外壳防护等级。
◎防爆型（EX）：防爆等为DⅡ BT4/DⅡ CT4（不含乙炔）。
◎可选：配电气控制器
电动特点:
◎启闭迅速，平衡可靠，自动化程度高。
◎安装高度及位置不受限制。
◎采用防爆型电动装置，在易燃易爆，甚至有毒气体环境中可以正常工作。
◎配有手动，万一供电间断，可以手动操作开启或关闭阀门，有效控制介质，防止事故发生。
【电液动刀型闸阀相关型号】
PZ273F-10 PZ273X-10 PZ273H-10 PZ273F-16 PZ273X-160 PZ273H-160Z273F-10 Z273X-10 Z273H-10 Z273F-16 Z273X-160 Z273H-160
【电液动刀型闸阀主要尺寸参数】
| MPa | DN | L | D1 | D2 | H | A | B | N-M |
| 0.6 | 50 | 43 | 90 | 110 | 650 | 160 | 140 | 4-M12 |
| 65 | 46 | 110 | 130 | 670 | 160 | 140 | 4-M12 | |
| 80 | 46 | 125 | 150 | 685 | 160 | 140 | 4-M16 | |
| 100 | 52 | 145 | 170 | 755 | 200 | 160 | 4-M16 | |
| 125 | 56 | 175 | 200 | 790 | 200 | 160 | 8-M16 | |
| 150 | 56 | 200 | 225 | 865 | 200 | 160 | 8-M16 | |
| 200 | 60 | 255 | 280 | 940 | 220 | 180 | 8-M16 | |
| 250 | 68 | 310 | 335 | 1030 | 220 | 180 | 12-M16 | |
| 300 | 78 | 362 | 395 | 1180 | 220 | 180 | 12-M20 | |
| 350 | 78 | 412 | 445 | 1285 | 220 | 180 | 12-M20 | |
| 400 | 102 | 462 | 495 | 1390 | 240 | 220 | 16-M20 | |
| 450 | 114 | 518 | 550 | 1500 | 240 | 220 | 16-M20 | |
| 500 | 127 | 568 | 600 | 1600 | 240 | 220 | 16-M20 | |
| 1.0 | 50 | 43 | 100 | 125 | 650 | 160 | 140 | 4-M16 |
| 65 | 46 | 120 | 145 | 670 | 160 | 140 | 4-M16 | |
| 80 | 46 | 135 | 160 | 685 | 160 | 140 | 4-M16 | |
| 100 | 52 | 155 | 180 | 755 | 200 | 160 | 8-M16 | |
| 125 | 56 | 185 | 210 | 790 | 200 | 160 | 8-M16 | |
| 150 | 56 | 210 | 240 | 865 | 200 | 160 | 8-M20 | |
| 200 | 60 | 265 | 295 | 940 | 220 | 180 | 8-M20 | |
| 250 | 68 | 320 | 350 | 1030 | 220 | 180 | 12-M20 | |
| 300 | 78 | 368 | 400 | 1180 | 220 | 180 | 12-M20 | |
| 350 | 78 | 428 | 460 | 1285 | 220 | 180 | 16-M20 | |
| 400 | 102 | 482 | 515 | 1390 | 240 | 220 | 16-M20 | |
| 450 | 114 | 532 | 565 | 1500 | 240 | 220 | 20-M22 | |
| 500 | 127 | 585 | 620 | 1600 | 240 | 220 | 20-M22 |
订货须知：
一、①电液动刀型闸阀产品名称与型号②电液动刀型闸阀口径③电液动刀型闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定冠高阀门电液动刀型闸阀型号，请按电液动刀型闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的冠高阀门专家为您审核把关。
