【气动偏心半球阀产品用途】
Q640F气动偏心半球阀利用偏心阀体，偏心球体和阀座，阀杆作旋转运动时在共同轨迹自动定心，关闭过程中越关越紧，完全达到良好的密封目的。气动偏心半球阀的球体和阀座完全脱离，消除了密封圈的磨损，克服了传统球体阀座与球体密封面始终磨损的问题，非金属弹性材料被嵌入金属座中，阀座金属面受到良好的保护。气动偏心半球阀特别适用于钢铁业，铝业，纤维，微小固体颗粒，纸浆，煤灰，石油气等介质。
【气动偏心半球阀产品特点】
1、其结构采用偏心契紧原理通过传动机构达到闸紧，调节，关闭的目的，密封副食金属面环带硬面接触密封，双偏心结构在开启时阀芯位于藏球室内，流通截面大，且阀门不被冲刷，关闭时阀芯不被冲刷，开启时阀芯球面沿阀座渐进，有效地切除结垢障碍，实现可靠密封。他对两相混流易结垢固体析出的混流输出特别有效。
2、阀门的半球用双金属，母材上堆焊不同的合金，阀座业作相应堆焊特殊的处理，密封面组合成防腐，耐磨，高强度等各种类型，满足不同场合的需求。
3、密封严密、输出有害气体可达零泄露。
4、密封副的阀芯留有补偿量，当阀座磨损后，关闭时再转动少许，仍能可靠密封，延长使用寿命。此外，用户将压紧螺母拧掉，调整或更换后阀座仍可用，避免了阀门密封失效后整台报废的弊端。
【气动偏心半球阀主要零件材料】
|
名称 |
材质 |
|
阀体 |
QT450、WCB、ZG20CrMo、ZG1Cr18Ni9Ti |
|
阀轴 |
2Cr13、1Cr13 |
|
阀瓣 |
合金渗氮钢、渗氮不锈钢、耐磨钢 |
|
阀座 |
合金渗氮钢、渗氮不锈钢、耐磨钢 |
|
轴承 |
铝青铜、FZ－1复合材料 |
|
填料 |
聚四氟乙烯、柔性石墨 |
【气动偏心半球阀性能参数】
|
公称压力（Mpa） |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
|
公称通经（mm） |
40－1600 |
40－1600 |
40－1200 |
40－600 |
40－600 |
|
密封试验压力（Mpa） |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
|
壳体试验压力（Mpa） |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
|
适用温度（℃） |
－29～300、－29～425、－29～540 | ||||
|
适用介质 |
清水、海水、污水、酸碱等液体、料浆、蒸汽、燃气、油类 | ||||
|
驱动方式 |
手动、电动、气动 | ||||
|
连接形式 |
法兰连接、对夹连接 | ||||
|
安装方式 |
立式安装、卧式安装 | ||||

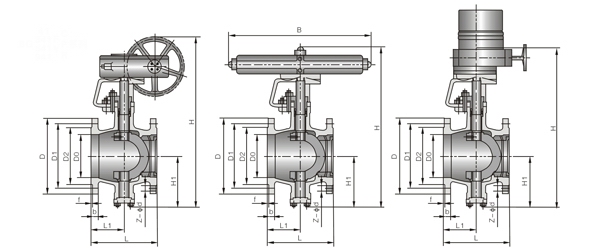

【气动偏心半球阀外形结构图】
【气动偏心半球阀主要外形和连接尺寸】
| 公称压力 PN/Mpa | 公称通径 DN/mm |
尺寸 （mm） | |||||||
| L | D | K | d | f | C | Z-￠d | H | ||
| 1.6 | 40 | 165 | 150 | 110 | 85 | 3 | 16 | 4-￠18 | |
| 50 | 178 | 165 | 125 | 100 | |||||
| 65 | 190 | 185 | 145 | 120 | 18 | 280 | |||
| 80 | 203 | 200 | 160 | 135 | 20 | 8-￠18 | 320 | ||
| 100 | 229 | 220 | 180 | 155 | 370 | ||||
| 125 | 254 | 250 | 210 | 185 | 22 | 430 | |||
| 150 | 267 | 285 | 240 | 210 | 24 | 8-￠23 | 510 | ||
| 200 | 292 | 340 | 295 | 265 | 26 | 12￠-23 | 600 | ||
| 250 | 330 | 405 | 355 | 320 | 30 | 12-￠26 | 690 | ||
| 300 | 502 | 460 | 410 | 375 | 4 | 760 | |||
| 350 | 572 | 520 | 470 | 435 | 34 | 16-￠26 | 830 | ||
| 400 | 610 | 580 | 525 | 485 | 36 | 16-￠30 | 925 | ||
| 450 | 660 | 640 | 585 | 545 | 40 | 20-￠30 | 1025 | ||
| 500 | 700 | 715 | 650 | 608 | 44 | 20-￠34 | 1120 | ||
| 600 | 813 | 840 | 770 | 718 | 5 | 48 | 20-￠36 | 1210 | |
订货须知：
一、①气动偏心半球阀产品名称与型号②气动偏心半球阀口径③气动偏心半球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定冠高阀门气动偏心半球阀型号，请按气动偏心半球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的冠高阀门专家为您审核把关。
