气动O型切断球阀产品介绍：
气动O型切断球阀主要用于截断或接通管路中的介质，亦可用于流体的调节与控制，与其它气动阀
类相比，具有以下一些优点。
1、流体阻力小、球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平衡灵活。
3、阀座密封性能好，采用聚四氟乙烯等弹药性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大。
4、阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸价防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
7、防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。
附件的选项
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构＆#160;
气动O型切断球阀气动执行机构：
采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
气动O型切断球阀性能范围：
| 压力等级 | 公称压力(PN) | 磅级(Class) | ||||||||
| 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 400 | 600 | ||
| 试验压力 |
壳体试验 |
2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 3.03 | 7.5 | 10.2 | 15.0 |
| 密封试验 |
1.76 | 2.75 | 4.4 | 7.04 | 11.0 | 2.2 | 5.5 | 7.48 | 11.0 | |
| 适用工况 | 适用介质 | 纸浆、浆料、粉尘及含各种固体颗粒的介质 | ||||||||
| 适用温度 | -196～≤550℃ | |||||||||
| 适用规范 |
设计制造按 | GB12237-89 | API 6D | JP17S-48 | ||||||
| 法兰尺寸按 |
JB79-59、GB9113 、HG20592-07 | ANSI B16.5 | JIS B2212-2214 | |||||||
| 结构长度按 |
GB12221-89 | ANSI B16.10 | JIS B2002 | |||||||
| 检验试验按 |
JB/T9092-99 | API 598 | ||||||||

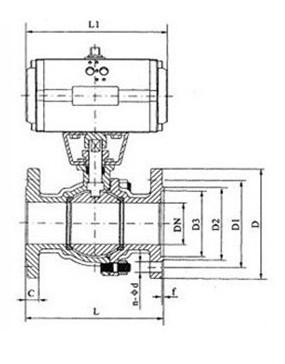

气动O型切断球阀产品结构图：
气动O型切断球阀主要连接尺寸：
公称通径 尺 寸(mm) 执 行 器 型 号 1.6MPa 2.5MPa 4.0MPa L D D1 b Z-фD L D D1 b Z-фD L D D1 b Z-фD GTD/GTE 15 130 95 65 14 4-14 130 95 65 16 4-14 130 130 65 16 4-14 20 130 105 75 14 4-14 130 105 75 16 4-14 150 150 75 16 4-14 25 140 115 85 14 4-14 140 115 85 16 4-14 160 160 85 16 4-14 32 165 135 100 16 4-18 165 135 100 18 4-18 180 180 100 18 4-18 40 165 145 110 16 4-18 165 145 110 18 4-18 200 200 110 18 4-18 50 203 160 125 16 4-18 203 160 125 20 4-18 230 230 125 20 4-18 65 222 180 145 18 4-18 222 180 145 22 8-18 290 290 145 22 8-18 80 241 195 160 20 8-18 241 195 160 22 8-18 310 310 160 22 8-18 100 305 215 180 20 8-18 305 230 190 24 8-23 350 350 190 24 8-23 125 356 245 210 22 8-18 356 270 220 28 8-25 400 270 220 28 8-25 150 394 280 240 24 8-23 394 300 250 30 8-25 480 300 250 30 8-25 200 457 335 295 28 12-23 457 360 310 34 12-25 600 375 320 38 12-30
DN(mm)
AW/AWS
系列执行器
以上选配仅供参考具体
选区用根据实际要求
