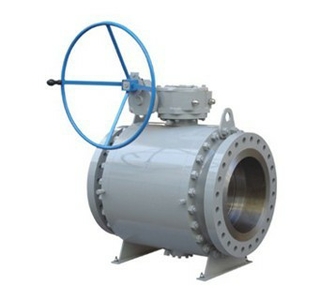

【燃气专用固定式球阀用途】
燃气专用固定式球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品生产种；在水电、火电和核电的电力生产系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金生产系统中得以广泛的应用，是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。球阀密闭在各类管路系统种用于截断或接通介质流，使介质按照预定的程序输送到各个指定点。
【燃气专用固定式球阀相关型号】
蜗轮传动:Q347F Q347N Q347H Q347Y Q347C 压力范围:1.6~32.0Mpa
电动:Q947F Q947N Q947H Q947Y Q947C
气动:Q647F Q647N Q647H Q647Y Q647C
【燃气专用固定式球阀零部件材料】
| 阀体 | 阀杆 | 阀球 | 密封面 | 垫片 | 填料 | 工作温度 | 适用介质 |
| WCB | 1Cr13 | 1Cr13 |
1Cr13 司太立合金 本体材料 |
柔性石墨 不锈钢加柔性石墨 08软钢 F304 F316 |
柔性石墨 编结石墨 |
-29-425℃ | 水、蒸汽、油品 |
| WC6 | 15CrMo | 15CrMo | -29-425℃ | ||||
| WC9 | 25Cr2MoV | 25Cr2MoV | |||||
| LCB | 304 | 304 | -46-354℃ | ||||
| CF8 | 304 | 304 | -196-600℃ | 部分酸、碱 | |||
| CF3 | 304L | 304L | |||||
| CF8M | 316 | 316 | |||||
| CF3M | 316L | 316L |

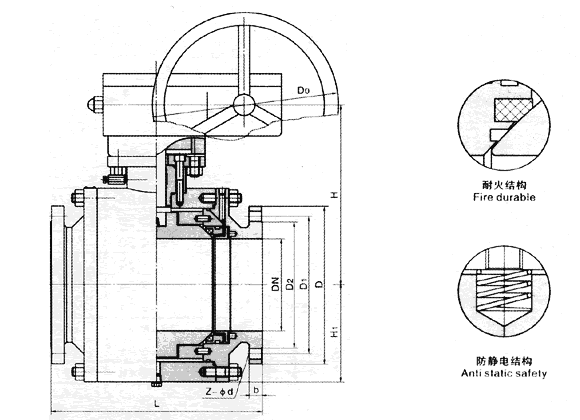

【燃气专用固定式球阀产品结构图】
【燃气专用固定式球阀主要连接尺寸】
| 产品型号 TyPe |
公称通径 DN |
PN1.6MPa | WT （kg） | ||||||||
| L | D | D1 | D2 | b | Z-Φd | H | H1 | D0 | |||
|
Q47F-16C Q347F-16C Q647F-16C Q747F-16C F9B47F-16C |
50 | 178 | 160 | 125 | 100 | 16 | 4-Φ18 | 160 | 85 | - | 28 |
| 65 | 191 | 180 | 145 | 120 | 18 | 4-Φ18 | 170 | 95 | - | 32 | |
| 80 | 203 | 195 | 160 | 135 | 20 | 8-Φ18 | 200 | 110 | - | 44 | |
| 100 | 229 | 215 | 180 | 155 | 20 | 8-Φ18 | 210 | 120 | - | 86 | |
| 125 | 356 | 245 | 210 | 185 | 22 | 8-Φ18 | 350 | 215 | - | 133 | |
| 150 | 394 | 280 | 240 | 210 | 24 | 8-Φ23 | 530 | 190 | - | 203 | |
| 200 | 457 | 335 | 295 | 265 | 26 | 12-Φ23 | 575 | 230 | 600 | 273 | |
| 250 | 533 | 405 | 355 | 320 | 30 | 12-Φ25 | 585 | 260 | 600 | 450 | |
| 300 | 610 | 460 | 410 | 375 | 30 | 12-Φ25 | 730 | 300 | 600 | 583 | |
| 350 | 686 | 520 | 470 | 435 | 34 | 16-Φ25 | 860 | 350 | 800 | 750 | |
| 400 | 762 | 580 | 525 | 485 | 36 | 16-Φ30 | 935 | 395 | 800 | 1190 | |
| 450 | 864 | 640 | 585 | 545 | 40 | 20-Φ30 | 975 | 440 | 800 | 2100 | |
| 500 | 914 | 705 | 650 | 608 | 44 | 20-Φ34 | 1060 | 485 | 800 | 3100 | |
| 600 | 1067 | 840 | 770 | 718 | 48 | 20-Φ41 | 1170 | 591 | 800 | 3980 | |
| 700 | 1245 | 910 | 840 | 788 | 50 | 24-Φ41 | 1270 | 686 | 800 | 4800 | |
| 产品型号 TyPe |
公称通径 DN |
PN2.5MPa | WT （kg） | ||||||||
| L | D | D1 | D2 | b | Z-Φd | H | H1 | D0 | |||
|
Q47F-25 Q347F-25 Q647F-25 Q747F-25 F9B47F-25 |
50 | 216 | 160 | 125 | 100 | 20 | 4-Φ18 | 160 | 85 | - | 30 |
| 65 | 241 | 180 | 145 | 120 | 22 | 8-Φ18 | 170 | 95 | - | 40 | |
| 80 | 283 | 195 | 160 | 135 | 22 | 8-Φ18 | 200 | 110 | - | 52 | |
| 100 | 305 | 230 | 190 | 160 | 24 | 8-Φ23 | 210 | 120 | - | 97 | |
| 125 | 381 | 270 | 220 | 188 | 28 | 8-Φ25 | 350 | 215 | - | 135 | |
| 150 | 403 | 300 | 250 | 218 | 30 | 8-Φ25 | 530 | 190 | - | 204 | |
| 200 | 502 | 360 | 310 | 278 | 34 | 12-Φ25 | 575 | 230 | 600 | 322 | |
| 250 | 568 | 425 | 370 | 332 | 36 | 12-Φ30 | 585 | 260 | 600 | 535 | |
| 300 | 648 | 485 | 430 | 390 | 40 | 16-Φ30 | 730 | 300 | 600 | 775 | |
| 350 | 762 | 550 | 490 | 448 | 44 | 16-Φ34 | 860 | 350 | 800 | 1210 | |
| 400 | 838 | 610 | 550 | 505 | 48 | 16-Φ34 | 935 | 395 | 800 | 2300 | |
| 450 | 914 | 660 | 600 | 555 | 50 | 20-Φ34 | 975 | 440 | 800 | 3400 | |
| 500 | 991 | 730 | 660 | 610 | 52 | 20-Φ41 | 1060 | 485 | 800 | 4208 | |
| 600 | 1143 | 840 | 770 | 718 | 56 | 20-Φ41 | 1170 | 591 | 800 | 5080 | |
| 700 | 1346 | 955 | 875 | 815 | 60 | 24-Φ48 | 1270 | 686 | 800 | 5750 | |
【燃气专用固定式球阀的安装】
阀门的安装与其他机械设备安装一样，有一个安装姿态问题，阀门安装正确姿态应是内部结构型式符合介质的流向，安装姿态符合阀门结构型式的特定要求和操作要求。另外，正确姿态含有整齐划一，美观大方之感，它是现代艺术造型中，技术性与艺术性两者有机的结合。
订货须知：
一、①燃气专用固定式球阀产品名称与型号②燃气专用固定式球阀口径③燃气专用固定式球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定冠高阀门燃气专用固定式球阀型号，请按燃气专用固定式球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的冠高阀门专家为您审核把关。
