所属系列： 蝶式止回阀
名    称： 对夹单瓣蝶形止回阀
型    号： H77H H77W H77X
检索关键字： 对夹单瓣蝶形止回阀

【对夹单瓣蝶形止回阀产品概述】

止回阀安装在管路系统，其主要作用是防止介质倒流，止回阀是一种依靠介质压力开启和关闭的自动阀门。以往国内普遍采用的是H44型法兰连接旋启式止回阀和H41型法兰连接升降式止回阀，这种传统的止回阀体积笨大，流体阻力大，阀门关闭时水锤压力高，安装、维修难，使用寿命短。

【对夹单瓣蝶形止回阀产品特点】

1、结构长度短，其结构长度只有传统法兰止回阀的1/4~1/8

2、体积小、重量轻、其重量只有传统法兰止回阀的1/4~1/20

3、阀瓣关闭快速，水锤压力小

4、水平管道使用，安装方便

5、流道通畅、流体阻力小

6、动作灵敏、密封性能好

7、阀瓣行程短、关阀冲击力小

8、整体结构、简单紧凑、造型美观

9、使用寿命长、可靠性高

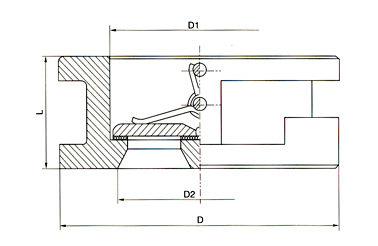

【对夹单瓣蝶形止回阀结构图】

【对夹单瓣蝶形止回阀主要连接尺寸】

公称压力
PN（MPa）		 公称通径
DN(mm)		 尺寸（mm） 重量
（Kg）		 配管法兰（供参考）
L D D3 D2 螺栓孔中心圆直径D1 螺栓数量 螺栓直径d 螺栓长度L1
1.0 40 43 92 55 41 1.8 110 4 M16 105
50 43 107 65.5 51 2 125 4 M16 150
65 46 127 81 65 3 145 4 M16 155
80 64 143 95 80 4 160 8 M16 160
100 64 162 117.5 102 6 180 8 M16 165
125 70 192 145.5 127 8 210 8 M16 180
150 76 218 170.5 152 13 240 8 M20 205
200 89 273 227.5 2036 24 295 8 M20 235
250 114 328 266 254 35 350 12 M20 255
300 114 348 312 305 48 400 12 M20 290
350 127 438 362 350 78 460 16 M20 295
400 140 489 406 400 106 515 16 M24 310
450 152 539 450 450 135 565 20 M24 325
500 152 594 505 500 165 620 20 M24 345
600 178 695 624 600 260 725 20 M27 355
1.6 40 43 92 55 41 1.8 110 4 M16 105
50 43 107 65.5 51 2 125 4 M16 150
65 46 127 81 65 3 145 4 M16 155
80 64 142 95 80 4 160 8 M16 160
100 64 162 117.5 102 6 180 8 M16 165
125 70 192 145.5 127 8 210 8 M16 180
150 76 218 170.5 152 13 240 8 M20 205
200 89 273 227.5 203 24 295 12 M20 235
250 114 330 266 254 37 355 12 M24 265
300 114 385 312 305 50 410 12 M24 305
320 127 445 361 350 80 470 16 M24 310
400 140 495 406 400 110 525 16 M27 330
450 152 555 450 450 145 585 20 M27 345
500 152 615 505 500 180 650 20 M30 370
600 178 730 624 600 280 770 20 M33 380





订货须知：
一、①对夹单瓣蝶形止回阀产品名称与型号②对夹单瓣蝶形止回阀口径③对夹单瓣蝶形止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定冠高阀门对夹单瓣蝶形止回阀型号，请按对夹单瓣蝶形止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的冠高阀门专家为您审核把关。
