所属系列： 美标止回阀
名    称： 美标对夹式止回阀
型    号： H71H H71W
检索关键字： 美标对夹式止回阀

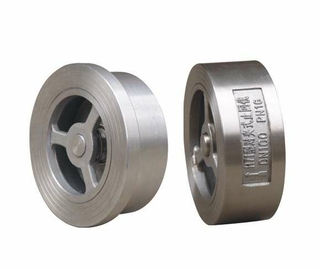

【美标对夹式止回阀概述】

H71H(W)美标对夹式止回阀由阀体、阀瓣、弹簧等组成，水平或垂直安装于管路系统，防止介质倒流，具有结构短、体积小、重量轻；

阀瓣关闭快速，水锤压力小；流道通畅，流体阻力小；动作灵敏，密封性能好。

【美标对夹式止回阀结构图】

【美标对夹式止回阀的型号、材料及主要参数】

配管法兰
公称压力
常规产品型号

JB/T 74
~90、
GB/T 9112
~9124、
HG 20592
~20614
PN1.0MPa
H71H-10C
H71W-10P
H71W-10P8
H71W-10P3
H71W-10R
H71W-10R8
H71W-10R3
PN1.6MPa
H71W-16C
H71W-16P
H71W-16P8
H71W-16P3
H71W-16R
H71W-16R8
H71W-16R3
PN2.5MPa
H71W-25
H71W-25P
H71W-25P8
H71W-25P3
H71W-25R
H71W-25R8
H71W-25R3
PN4.0MPa
H71W-40
H71W-40P
H71W-40P8
H71W-40P3
H71W-40R
H71W-40R8
H71W-40R3
PN6.3MPa
H71W-63
H71W-63P
H71W-63P8
H71W-63P3
H71W-63R
H71W-63R8
H71W-63R3
PN10.0MPa
H71W-100
H71W-100P
H71W-100P8
H71W-100P3
H71W-100R
H71W-100R8
H71W-100R3
PN16.0MPa
H71W-160
H71W-160P
H71W-160P8
H71W-160P3
H71W-160R
H71W-160R8
H71W-160R3

GB/T 9112
~9124、
HG 20615
~20635、
SH 3406
PN2.0MPa
H71H-20C
—
H71W-20P8
H71W-20P3
—
H71W-20R8
H71W-20R3
PN5.0MPa
H71H-50
—
H71W-50P8
H71W-50P3
—
H71W-50R8
H71W-50R3
PN11.0MPa
H71H-110
—
H71W-110P8
H71W-110P3
—
H71W-110R8
H71W-110R3
PN15.0MPa
H71H-150
—
H71W-150P8
H71W-150P3
—
H71W-150R8
H71W-150R3
ANSI B 16.5
Class150
H71H-A1C
—
H71W-A1P8
H71W-A1P3
—
H71W-A1R8
H71W-A1R3
Class300
H71H-A3
—
H71W-A3P8
H71W-A3P3
—
H71W-A3R8
H71W-A3R3
Class600
H71H-A6
—
H71W-A6P8
H71W-A6P3
—
H71W-A6R8
H71W-A6R3
Class900
H71H-A9
—
H71W-A9P8
H71W-A9P3
—
H71W-A9R8
H71W-A9R3

主　要
零　件
材　料
阀体
WCB(A105)
ZG1Cr18Ni9Ti
CF8(304)
CF3(304L)
ZG1Cr18Ni12Mo2Ti
CF8M(316)
CF3M(316L)
阀瓣
2Cr13
1Cr18Ni9Ti
0Cr18Ni9
00Cr19Ni10
1Cr18Ni12Mo2Ti
0Cr17Ni12Mo2
00Cr17Ni14Mo2
压圈
2Cr13
1Cr18Ni9Ti
0Cr18Ni9
00Cr19Ni10
1Cr18Ni12Mo2Ti
0Cr17Ni12Mo2
00Cr17Ni14Mo2
弹簧
0Cr18Ni9
0Cr18Ni9
0Cr18Ni9
00Cr19Ni10
0Cr17Ni12Mo2
0Cr17Ni12Mo2
00Cr17Ni14Mo2

适　用
工　况
适用介质
水、蒸汽、油品等
硝酸等腐蚀性介质
强氧化性介质
醋酸等腐蚀性介质
尿素等腐蚀性介质
适用温度(℃)
-29~425
-196~540
-196~425
-196~540
-196~455
　　注：本表为常规对夹式止回阀的型号编制、主要零件材料及适用工况，其他要求及其型号编制参见对夹止回阀型号编制方法。
【美标对夹式止回阀主要连接尺寸】

压力级
口径
尺寸(mm)

重量

(kg)
配管法兰(供参考)
NPS
DN
L
D
D2
D3
D4

螺栓孔中心

圆直径D1

螺栓

数量
螺栓直径d

螺栓长

度L1

in
mm

Class

150PN

2.0MPa
1/2
15
16
46
15
25
25
0.28
60.5
4
1/2
M14
75
3/4
20
19
56
19
30
30
0.42
70
4
1/2
M14
90
1
25
22
65
24
36
36
0.56
79.5
4
1/2
M14
90
11/4
32
28
74
31
43
43
0.75
89
4
1/2
M14
100
11/2
40
31.5
84
39
52
52
1.3
98.5
4
1/2
M14
105
2
50
40
103
48
62
62
2.1
120.5
4
5/8
M16
125
21/2
65
46
122
62
75
75
2.8
139.5
4
5/8
M16
130
3
80
50
135
76
90
90
3.6
152.5
4
5/8
M16
135
4
100
60
173
95
112
112
4.8
190.5
8
5/8
M16
150
5
125
90
195
110
125
132
12
216.0
8
3/4
M20
180
6
150
106
220
127
150
158
17
241.5
8
3/4
M20
210
8
200
140
277
165
200
208
29
298.5
8
3/4
M20
240


压力级
口径
尺寸(mm)

重量
(kg)
配管法兰(供参考)
NPS
DN
L
D
D2
D3
D4

螺栓孔中心
圆直径D1

螺栓
数量
螺栓直径d

螺栓长
度L1

in
mm
RF
RJ

CLass
150PN
2.0MPa
(长系列)
1/2
15
25
46
15
25
25
0.28
60.5
4
1/2
M14
90
—
3/4
20
31.5
56
19
30
30
0.42
70
4
1/2
M14
100
—
1
25
35.5
65
24
36
36
0.56
79.5
4
1/2
M14
105
120
11/4
32
40
74
31
43
43
0.75
89
4
1/2
M14
115
130
11/2
40
45
84
39
52
52
1.3
98.5
4
1/2
M14
120
135
2
50
56
103
48
62
62
2.1
120.5
4
5/8
M16
140
155
21/2
65
63
122
62
75
75
2.8
139.5
4
5/8
M16
155
170
3
80
71
135
76
90
90
3.6
152.5
4
5/8
M16
165
180
4
100
80
173
95
112
112
4.8
190.5
8
5/8
M16
175
190
5
125
110
195
110
125
132
12
216.0
8
3/4
M20
210
225
6
150
125
220
127
150
158
17
241.5
8
3/4
M20
230
245
8
200
160
277
165
200
208
29
298.5
8
3/4
M20
270
285

CLass
300PN
5.0MPa
1/2
15
25
52
15
25
25
0.3
66.5
4
1/2
M14
95
105
3/4
20
31.5
65
19
30
30
0.46
82.5
4
5/8
M16
110
125
1
25
35.5
72
24
36
36
0.6
89
4
5/8
M16
115
130
11/4
32
40
81
31
43
43
0.8
98.5
4
5/8
M16
125
140
11/2
40
45
94
39
52
52
1.5
114.5
4
3/4
M20
140
155
2
50
56
110
48
62
62
2.4
127.0
8
5/8
M16
145
170

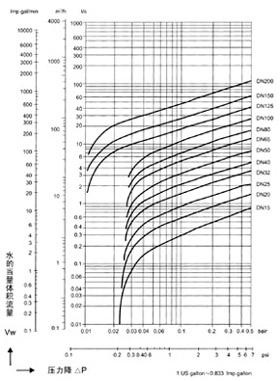

【美标对夹式止回阀流体阻力系数、流量系数及开启压力】

　水的当量体积流量Vw与实际流体的体积流量V按下式换算：

式中：Vw－水的当量体积流量，1/S；
　　　 ρ－流体密度，kg/m3；
　　　 V－实际流体的体积流量，1/S。

流体力学性能·H71美标对夹式止回阀的流体阻力系数

公称通径
阀门全开启
时的流体阻
力系数ξ
常温下阀门全开启时的水流量系数
流体的流向
DN
NPS
Kv(m3/h)
Cv(U.S)
Cv(U.K)
↑
↓
→
开启压力近似值KPa
15
1/2
6.4
2.6
3.0
2.5
3
2
25
20
3/4
5.1
6.4
7.5
6.3
3
2
2.5
25
1
4.1
12.6
14.8
12.3
3
2
2.5
32
11/4
4.1
19.7
23.1
19.3
3
2
2.5
40
11/2
3.8
29.5
34.5
28.9
3
2
2.5
50
2
3.5
54.6
63.9
53.5
3
2
2.5
65
21/2
3.5
85.4
99.9
83.7
3
2
2.5
80
3
3.2
128
150
125
3
2
2.5
100
4
2.8
244
286
249
3
2
2.5
125
5
2.9
375
439
368
3
1
2.2
150
6
3.1
522
611
512
3
1
2.2
200
8
3.2
915
1070
897
3
1
2.2

【美标对夹式止回阀结构特点】

1、结构长度短，其结构长度只有传统法兰止回阀的1/4~1/8

2、体积小、重量轻、其重量只有传统法兰止回阀的1/4~1/20

3、阀瓣关闭快速，水锤压力小

4、水平管道使用，安装方便

5、流道通畅、流体阻力小

6、动作灵敏、密封性能好

7、阀瓣行程短、关阀冲击力小

8、整体结构、简单紧凑、造型美观

9、使用寿命长、可靠性高



订货须知：
一、①美标对夹式止回阀产品名称与型号②美标对夹式止回阀口径③美标对夹式止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定冠高阀门美标对夹式止回阀型号，请按美标对夹式止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的冠高阀门专家为您审核把关。
