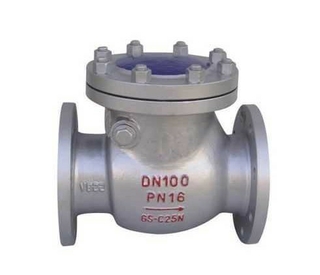

【法兰旋启式止回阀概述】
旋启式止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。
【法兰旋启式止回阀标准与规范】
1、设计与制造：API594、API6D、JB/T8937、GB/T12236
2、结构长度：API594、API6D、DIN3202、JB/T8937
3、压力一温度等级：SNSIB16.34、DIN2401、GB/T9124、HG20604、HG20625、SH3406、JB/T74
4、试验与检验：API598、JB/T9092
5、配管法兰：JB/T74~90、GB/T9112!9124、HG20592~20635、SH3406、ANSIB16.5、DIN2543~2548、GB/T13402、API605、ASMEB16.47
试验压力 公称压力（ MPa ） 1.6 2.5 4.0 6.4 10.0 壳体试验 2.4 3.8 6.0 9.6 15.0 密封试验 1.8 2.8 4.4 7.1 11.0 阀体材料 WCB(C) CF8(P) CF 8M (R) WC6 WC9 工作温度 ≤ 425 ≤ 100 ≤ 100 ≤ 550 ≤ 550 适用介质 水、蒸汽、油品 硝酸类 醋酸类 水、蒸汽 水、蒸汽
【法兰旋启式止回阀结构图】
【法兰旋启式止回阀主要连接尺寸】
|
公称通径 |
PN1.6/2.5MPa |
PN4.0MPa |
PN6.4/10.0MPa | |||||
|
L |
H |
L |
H |
L |
H | |||
|
系列 1 |
系列 2 |
系列 1 |
系列 2 | |||||
|
DN40 |
200 |
200 |
130 |
200 |
200 |
130 |
260 |
160 |
|
DN50 |
230 |
230 |
135 |
230 |
230 |
135 |
300 |
170 |
|
DN65 |
290 |
290 |
145 |
290 |
290 |
145 |
340 |
180 |
|
DN80 |
310 |
310 |
175 |
310 |
310 |
175 |
380 |
245 |
|
DN100 |
350 |
350 |
200 |
350 |
350 |
200 |
430 |
290 |
|
DN125 |
400 |
400 |
255 |
400 |
400 |
255 |
500 |
320 |
|
DN150 |
480 |
480 |
320 |
480 |
480 |
320 |
550 |
360 |
|
DN200 |
495 |
550 |
380 |
533 |
550 |
380 |
650 |
430 |
|
DN250 |
622 |
650 |
440 |
622 |
650 |
440 |
775 |
505 |
|
DN300 |
698 |
750 |
480 |
711 |
750 |
520 |
900 |
555 |
|
DN350 |
787 |
850 |
530 |
838 |
850 |
540 |
1025 |
595 |
|
DN400 |
864 |
950 |
560 |
864 |
950 |
590 |
1150 |
680 |
|
DN450 |
978 |
1050 |
620 |
978 |
1050 |
650 |
1275 |
780 |
|
DN500 |
978 |
1150 |
655 |
978 |
1150 |
720 |
1400 |
970 |
【法兰旋启式止回阀安装使用】
1 应优先安装在水平官道上，也可安装在管内介质自下而上流动的垂直管道上。
2 安装前应先进行以下工作：
A卸掉阀门通道两端的闷盖和泡沫板，清洁内腔，去除油垢；
B剥去阀瓣表面上的油纸，去除阀瓣面上的油垢；
3 安装时介质的流向必须限制。
4 通过管路的介质不应带有硬质颗粒，以免损伤密封面
5 法兰旋启式止回阀出厂前以逐台进行检验和试验合格，安装单位可直接压力试验或安装使用。
