所属系列： 油田专用止回阀

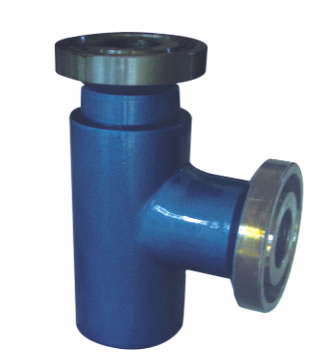

名    称： 油田高压止回阀
型    号： H83Y H83H
检索关键字： 油田高压止回阀

【油田高压止回阀产品介绍】

油田高压止回阀选用于公称压力PN1.6～42.0MPa,工作温度-29～550℃的石油、化工、火力电站等各种工况的管路上。适用介质为：水、油品、蒸汽等。选材考究，符合国内、外相关标准，材料的全面质量高。密封副配对先进合理，阀瓣、阀座密封面采用铁基合金或司太立（Stellite）钴基硬质合金堆焊面成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。产品按国家标准GB/T12235设计制造。可采用各种配管法兰标准及法兰密封型式，满足各种工程需要及用户要求。阀体材料品种齐全，垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。可按用户要求设计制造不同结构形式和连接形式的止回阀，为各种设备配套使用。

【油田高压止回阀应用规范】

    设计与制造 GB/T12235
    连接端尺寸 结构长度 GB/T12221
    法兰尺寸 JB/T79
    检验与试验 JB/T9092
    材料 碳钢 GB/T12229
    不锈钢 GB/T12230
    合金钢 Q/ZB66
    标志 GB/T12220
    供货 JB/T7928

【油田高压止回阀主要材质】

碳钢、低温钢、双相钢（F51/F53）、钛合金、铝青铜、因科镍尔（INCONEL625）、SS304、SS304L、SS316、SS316L；铬钼钢、蒙乃尔（400/500）、20#合金，哈氏合金等金属材料

【油田高压止回阀结构图】

【油田高压止回阀主要连接尺寸】



公称压力（MPa）
公称通径（mm）
尺寸（mm）
B
P
D
L
16.0
20.0
25
22
50.8
80
127
32
28
60.32
80
140
40
35
88.8
100
152
50
45
88.8
120
184
65
58
88.8
120
210
80
72
107.95
170
235
100
90
123.82
170
273
25.0
35.0
25
22
50.8
80
127
32
28
60.32
80
140
40
36
88.8
100
152
50
45
88.8
120
184
65
58
88.8
120
210
80
72
107.95
170
235
100
90
123.82
170
273







订货须知：
一、①油田高压止回阀产品名称与型号②油田高压止回阀口径③油田高压止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定冠高阀门油田高压止回阀型号，请按油田高压止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的冠高阀门专家为您审核把关。
