【高压平板闸阀介绍】
高压平板闸阀是一种关闭件为平行闸板的滑动阀。其关闭件可以是单闸板或是其间带有撑开机构的双闸板。
闸板向阀座的压紧力是由作用与浮动闸板或浮动阀座的介质压力来控制。如果是双闸板平板闸阀，则两闸板间的撑开机构可以补充这一压紧力。
【高压平板闸阀使用说明】
1. 采用浮动阀座，双向启闭，密封可靠，启闭灵活。
2. 闸板均有导向条给予精密导向，同时密封面均喷焊硬质合金，耐冲蚀。
3. 阀体承载能力高，通道为直通式，全开时，与闸板导流孔相贯通和直管相似，流阻很小。阀杆采用复合填料，多重密封，使得密封可靠，摩擦力小。
4. 关闭阀门时，顺时针转动手轮，闸板下移至底部，由于介质压强的作用，将进口端密封座推向闸板方向，形成较大的密封比压，从而形成第一道密封。同时，将闸板压向出口端密封座上，成为双重密封。
5. 由于采用双重密封，所以可在不影响管道工作的情况下更换易损件。这是本厂产品优先于国内外同类产品的重要特征。
6. 开启闸板时，逆时针旋转手轮，闸板上移，导流孔与通道孔相贯通。随着闸板的上升，贯通孔逐渐加大，至极限位置时，导流孔与通道孔相重合，此时全开。
【高压平板闸阀产品结构图】
【高压平板闸阀机械性能】
| 公称压力（MPa） | 16.0 | 20.0 | 25.0 | 35.0 | 42.0 |
| 壳体试验压力（MPa） | 24.0 | 30.0 | 37.5 | 52.5 | 63.0 |
| 密封试验压力（MPa） | 17.6 | 22.0 | 27.5 | 38.5 | 46.0 |
| 适用介质 | 水、油品等非腐蚀性介质 | ||||
| 适用温度 | -29℃-120℃ | ||||
【高压平板闸阀制造检验标准】
|
生产标准：GB/T12234-2007 法兰标准：GB9113.4-2000 |
| 阀门试验：GB/T13927-2008 |

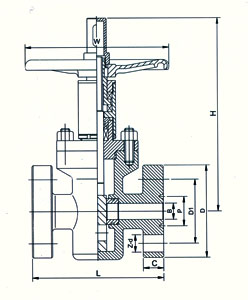

【高压平板闸阀主要连接尺寸】
|
公称压力（MPa） |
公称通径（mm） |
尺寸（mm） | ||||||||
|
B |
D |
D1 |
P |
L |
C |
H |
Z-d |
W | ||
|
16.0 20.0 |
25 |
22 |
150 |
101.5 |
50.80 |
210 |
29 |
255 |
4-26 |
180 |
|
32 |
28 |
160 |
111 |
60.32 |
230 |
29 |
307 |
4-26 |
200 | |
|
40 |
35 |
180 |
124 |
68.28 |
260 |
32 |
356 |
4-30 |
240 | |
|
50 |
47 |
215 |
165 |
95.25 |
300 |
38.5 |
379 |
8-26 |
250 | |
|
65 |
57 |
245 |
190.5 |
107.95 |
340 |
41.5 |
402 |
8-30 |
280 | |
|
80 |
72 |
240 |
190.5 |
123.82 |
390 |
38.5 |
475 |
8-26 |
320 | |
|
100 |
92 |
395 |
235 |
149.22 |
480 |
44.5 |
548 |
8-33 |
350 | |
|
150 |
136 |
380 |
317.5 |
211.12 |
550 |
56 |
775 |
12-33 |
450 | |
|
200 |
174 |
470 |
393.5 |
269.88 |
650 |
63.5 |
793 |
12-39 |
550 | |
|
25.0 |
25 |
22 |
150 |
101.5 |
50.80 |
210 |
29 |
255 |
4-26 |
180 |
|
32 |
28 |
160 |
111 |
60.32 |
230 |
29 |
307 |
4-26 |
200 | |
|
40 |
35 |
180 |
124 |
68.28 |
260 |
32 |
356 |
4-30 |
240 | |
|
50 |
47 |
215 |
165 |
95.25 |
300 |
38.5 |
379 |
8-26 |
260 | |
|
65 |
57 |
245 |
190.5 |
107.95 |
340 |
41.5 |
402 |
8-30 |
280 | |
|
80 |
70 |
270 |
203 |
136.52 |
390 |
48 |
475 |
8-33 |
320 | |
|
100 |
92 |
310 |
241.5 |
161.92 |
480 |
54 |
548 |
8-36 |
350 | |
|
150 |
136 |
395 |
317.5 |
211.212 |
550 |
83 |
775 |
12-39 |
450 | |
|
200 |
174 |
485 |
393.5 |
269.68 |
650 |
92 |
793 |
12-45 |
550 | |
|
35.0 42.0 |
25 |
19 |
160 |
108 |
60.32 |
210 |
35 |
255 |
4-26 |
180 |
|
32 |
25 |
185 |
130 |
72.24 |
230 |
38.5 |
307 |
4-30 |
200 | |
|
40 |
29 |
205 |
14 |
82.55 |
260 |
44.5 |
356 |
4-33 |
240 | |
|
50 |
38 |
235 |
171.5 |
101.60 |
300 |
51 |
379 |
8-30 |
260 | |
|
65 |
48 |
265 |
197 |
111.12 |
340 |
57.5 |
402 |
8-33 |
280 | |
|
80 |
57 |
305 |
228.5 |
127.00 |
390 |
67 |
475 |
8-36 |
320 | |
|
100 |
73 |
355 |
273 |
157.18 |
480 |
76.5 |
548 |
8-42 |
350 | |
|
150 |
111 |
485 |
368.5 |
228.60 |
550 |
108 |
775 |
8-56 |
450 | |
|
200 |
146 |
550 |
438 |
279.40 |
650 |
127 |
793 |
12-56 |
550 | |
订货须知：
一、①高压平板闸阀产品名称与型号②高压平板闸阀口径③高压平板闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定冠高阀门高压平板闸阀型号，请按高压平板闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的冠高阀门专家为您审核把关。
