螺纹减压阀

冠高阀门

销售电话：021-51078058,13611670890
图文传真：021-36369121

所属系列：	活塞式减压阀
名称：	螺纹减压阀
型号：	Y13H Y14H
检索关键字：	螺纹减压阀,丝口减压阀

螺纹减压阀的产品特点：

螺纹减压阀在普通减压阀基础上做了以下改进，加大了活塞面积，改变了节流结构，改变了密封形式，改进了导阀结构和调节弹簧形式，从而从以下几方面提高了产品的性能。

①提高了对出口压力变化的传感效能，提高了灵敏度，大大降低了因上游压力变化，流量变化等因素引起的压力偏差。 ②改善了流线分布，降低了噪声。③改进了密封面结构，延长了密封面寿命。本产品主要用于蒸汽管路，适用于进口压力变化大，流量变化大的蒸汽管路。
螺纹减压阀产品说明：

螺纹减压阀属于先导活塞式减压阀。活塞式蒸汽减压阀由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。

螺纹减压阀的工作原理：活塞式蒸汽减压阀是通过调节，将进口压力减至某一需要的出口压力，并依靠介质本身的能量，使出口压力自动保持稳定的阀门。从流体力学的观点看，减压阀是一个局部阻力可以变化的节流元件，即通过改变节流面积，使流速及流体的动能改变，造成不同的压力损失，从而达到减压的目的。然后依靠控制与调节系统的调节，使阀后压力的波动与弹簧力相平衡，使阀后压力在一定的误差范围内保持恒定。

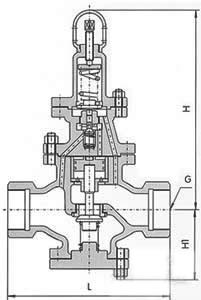

螺纹减压阀产品结构图：

螺纹减压阀主要技术参数和性能指标：

公称压力(Mpa)	1.6	2.5
壳体试验压力(Mpa)*	2.4	3.75
密封试验压力(Mpa)	1.6	2.5
最高进口压力(Mpa)	1.6	2.5
出口压力范围(Mpa)	0.1-1.0	0.1-1.6
压力特性偏差(Mpa)△P2P	GB12246-1989
流量特性偏差(Mpa)△P2G	GB12246-1989
最小压差	0.15	0.15
渗漏量	GB12245-1989
*：壳体试验不包括膜片、阀盖。

■主要零件材料：

零件名称	零件材料
阀体阀盖底盖	WCB
阀座阀盘	2Cr13
缸套	2Cr13/25(镀硬铬)
活塞	2Cr13/铜合金
活塞环	合金铸铁
导阀座导阀杆	2Cr13
膜片	1Cr18Ni9Ti
主阀弹簧	50CrVA
导阀主弹簧	50CrVA
调节弹簧	60Si2Mn

■流量系数(Cv):

DN	15	20	25	32	40	50
Cv	1	2.5	4	6.5	9	16

■主要外形尺寸：

公称通径DN	G	L	H	Hl
15	1/2"	140	295	90
25	1"	160	330	110
32	1-1/4"	180	330	110
40	1-1/4"	200	345	125
50	2"	230	345	125

螺纹减压阀安装说明：
①为了操作和维护方便，该先导活塞式蒸汽减压阀一般直立安装在水平管道上，横向安装须特别说明。
②安装时应注意使管路中介质的流向与先导活塞式蒸汽减压阀休上所示箭头的方向一致。
③为了防止先导活塞式蒸汽减压阀后压力超压，应在离阀出口不少于4M处安装一个安全阀。

订货须知：
一、①螺纹减压阀产品名称与型号②螺纹减压阀口径③螺纹减压阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定冠高阀门螺纹减压阀型号，请按螺纹减压阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的冠高阀门专家为您审核把关。
