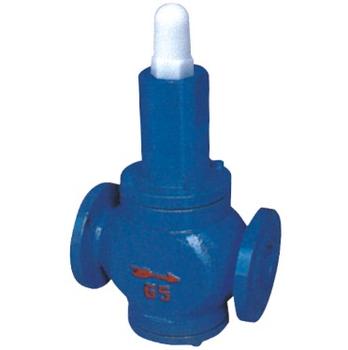

减压稳压阀产品概述：
减压稳压阀分为Y110减压稳压阀Y416减压稳压阀，由于采用了阀后压力反馈机构，工作中既减动压、也减静压，既可水平安装，也可垂直安装。在高层建筑冷热供水系统中完全可以代替分区供水中的分压水箱，在气压罐和变速泵供水系统中，是解决高层底部供水压力大的理想产品。安装此阀可实现低压、等压供水，可节水、节能、减小噪音和延长管路及卫生器具的使用寿命。安装此阀可简化供水系统中的设备，可降低工程造价。此阀更换部分零件，还可应用在工业生产中需要减压的场合。如：压缩空气、低温蒸气、油类等。
减压稳压阀的选用标准：
1、在给定的弹簧压力级范围内，使出口压力在最大值与最小值，减压阀之间能连续调整，不得有卡阻和异常振动；
2、对于软密封的减压阀，在规定的时间内不得有渗漏；对于金属密封的减压阀，其渗漏量应不大于最大流量的0.5%；
3、出口流量变化时,直接作用式的出口压力偏差值不大于20%,先导式不大于10%；
4、进口压力变化时，直接作用式的出口压力偏差不大于10%，先导式的不大于5%；
5、通常，减压阀的阀后压力应小于阀前压力的0.5倍；
6、减压阀的应用范围很广，在蒸汽、压缩空气、工业用气、水、油和许多其他液体介质的设备和管路上均可使用，介质流经减压阀出口处的量，一般用质量流量或体积流量表示；
7、波纹管直接作用式减压阀适用于低压、中小口径的蒸汽介质；
8、薄膜直接作用式减压阀适用于中低压、中小口径的空气、水介质；
9、先导活塞式减压阀，适用于各种压力、各种口径、各种温度的蒸汽、空气和水介质， 若用不锈耐酸钢制造，可适用于各种腐蚀性介质；
10、先导波纹管式减压阀，适用于低压、中小口径的蒸汽、空气等介质；
11、先导薄膜式减压阀，适用于低压、中压、中小口径的蒸汽或水等介质；
12、减压阀进口压力的波动应控制在进口压力给定值的80%～105%，如超过该范围，减压前期的性能会受影响；
13、通常减压阀的阀后压力应小于阀前压力的0.5倍；
14、减压阀的每一档弹簧只在一定的出口压力范围内适用，超出范围应更换弹簧；
15、在介质工作温度比较高的场合，一般选用先导活塞式减压阀或先导波纹管式减压阀；
16、介质为空气或水(液体)的场合，一般宜选用直接作用薄膜式减压阀或先导薄膜式减压阀；
17、介质为蒸汽的场合，宜选用先导活塞式或先导波纹管式减压阀；
18、为了操作、调整和维修的方便，减压阀一般应安装在水平管道上。
减压稳压阀产品结构图：
减压稳压阀主要零部件材料：
减压稳压阀技术参数：
减压稳压阀连接尺寸：
订货须知：
减压稳压阀分为Y110减压稳压阀Y416减压稳压阀，由于采用了阀后压力反馈机构，工作中既减动压、也减静压，既可水平安装，也可垂直安装。在高层建筑冷热供水系统中完全可以代替分区供水中的分压水箱，在气压罐和变速泵供水系统中，是解决高层底部供水压力大的理想产品。安装此阀可实现低压、等压供水，可节水、节能、减小噪音和延长管路及卫生器具的使用寿命。安装此阀可简化供水系统中的设备，可降低工程造价。此阀更换部分零件，还可应用在工业生产中需要减压的场合。如：压缩空气、低温蒸气、油类等。
减压稳压阀的选用标准：
1、在给定的弹簧压力级范围内，使出口压力在最大值与最小值，减压阀之间能连续调整，不得有卡阻和异常振动；
2、对于软密封的减压阀，在规定的时间内不得有渗漏；对于金属密封的减压阀，其渗漏量应不大于最大流量的0.5%；
3、出口流量变化时,直接作用式的出口压力偏差值不大于20%,先导式不大于10%；
4、进口压力变化时，直接作用式的出口压力偏差不大于10%，先导式的不大于5%；
5、通常，减压阀的阀后压力应小于阀前压力的0.5倍；
6、减压阀的应用范围很广，在蒸汽、压缩空气、工业用气、水、油和许多其他液体介质的设备和管路上均可使用，介质流经减压阀出口处的量，一般用质量流量或体积流量表示；
7、波纹管直接作用式减压阀适用于低压、中小口径的蒸汽介质；
8、薄膜直接作用式减压阀适用于中低压、中小口径的空气、水介质；
9、先导活塞式减压阀，适用于各种压力、各种口径、各种温度的蒸汽、空气和水介质， 若用不锈耐酸钢制造，可适用于各种腐蚀性介质；
10、先导波纹管式减压阀，适用于低压、中小口径的蒸汽、空气等介质；
11、先导薄膜式减压阀，适用于低压、中压、中小口径的蒸汽或水等介质；
12、减压阀进口压力的波动应控制在进口压力给定值的80%～105%，如超过该范围，减压前期的性能会受影响；
13、通常减压阀的阀后压力应小于阀前压力的0.5倍；
14、减压阀的每一档弹簧只在一定的出口压力范围内适用，超出范围应更换弹簧；
15、在介质工作温度比较高的场合，一般选用先导活塞式减压阀或先导波纹管式减压阀；
16、介质为空气或水(液体)的场合，一般宜选用直接作用薄膜式减压阀或先导薄膜式减压阀；
17、介质为蒸汽的场合，宜选用先导活塞式或先导波纹管式减压阀；
18、为了操作、调整和维修的方便，减压阀一般应安装在水平管道上。

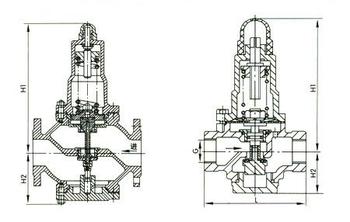

减压稳压阀产品结构图：
减压稳压阀主要零部件材料：
|
零件名称 |
零件材料 |
|
阀体 阀盖 底盖 |
WCB |
|
阀座 |
2Cr13 |
|
阀瓣 |
2Cr13 |
|
阀杆 |
2Cr13 |
|
缸套 |
2Cr13/25(镀硬铬) |
|
活塞 |
2Cr13 |
|
O型圈 |
丁腈橡胶 |
|
密封圈 |
丁腈橡胶 |
|
膜片 |
夹织物丁腈橡胶 |
|
调节弹簧 |
60Si2Mn |
减压稳压阀技术参数：
|
公称压力(Mpa) |
1.0 |
1.6 |
2.5 |
|
壳体试验压力(Mpa)* |
1.5 |
2.4 |
3.75 |
|
密封试验压力(Mpa) |
1.0 |
1.6 |
2.5 |
|
最高进口压力(Mpa) |
1.0 |
1.6 |
2.5 |
|
出口压力范围(Mpa) |
0.2-0.8 |
0.2-1.0 |
0.4-1.6 |
|
压力特性偏差(Mpa)△P2P |
GB12244-1989 | ||
|
流量特性偏差(Mpa)P2G |
GB12244-1989 | ||
|
渗漏量 |
0 | ||
|
工作温度 |
0℃-80℃ | ||
减压稳压阀连接尺寸：
|
公称通径DN |
外 形 尺 寸 | ||
|
L |
H |
Hl | |
|
15 |
160 |
265 |
100 |
|
20 |
160 |
265 |
100 |
|
25 |
180 |
285 |
110 |
|
32 |
200 |
285 |
110 |
|
40 |
220 |
320 |
120 |
|
50 |
250 |
320 |
120 |
|
65 |
280 |
335 |
140 |
|
80 |
310 |
425 |
165 |
|
100 |
350 |
445 |
185 |
|
125 |
400 |
590 |
225 |
|
150 |
450 |
625 |
260 |
|
200 |
500 |
680 |
280 |
|
250 |
650 |
855 |
335 |
|
300 |
800 |
935 |
385 |
|
350 |
850 |
1015 |
430 |
|
400 |
900 |
1095 |
455 |
|
450 |
900 |
1165 |
500 |
|
500 |
950 |
1205 |
525 |
