所属系列： 气体减压阀

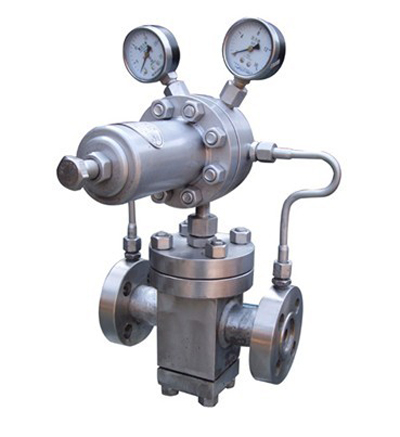

名    称： 高压气体减压阀
型    号： YK43X YK43F
检索关键字： 高压气体减压阀,法兰气体减压阀
高压气体减压阀的选用：
高压气体减压阀的根据使用要求选定减压阀的类型和调压精度，再根据所需最大输出流量选择其通径。决定阀的气源压力时，应使其大于最高输出压力0．1MPa。减压阀一般安装在分水滤气器之后，油雾器或定值器之前，并注意不要将其进、出口接反；阀不用时应把旋钮放松，以免膜片经常受压变形而影响其性能。
高压气体减压阀的安装和维护应注意以下事项：
1、为了操作和维护方便，该阀一般直立安装在水平管道上。
2、安装时应注意使管路中介质的流向与阀休上所示箭头的方向一致。
3、为了防止阀后压力超压，应在离阀出口不少于4M处安装一个减压阀。
高压气体减压阀的的相关型号：
Yk43X Yk43F Yk43H-10C/10P/16C/16P/25C/25P/40C/40P/64C/64P/100C/100P
高压气体减压阀应用范围
高压气体减压阀适用于工作温度≤70℃的空气、液化气、氧气等气体管路上。本阀通过启闭件的节流，将使进口压力降至某一需要的出口压力，并借助介质本身的能量，使阀后压力自动满足预定要求，适应工况的要求。压力等级：PN1.0MPa-32.0MPa
高压气体减压阀性能：
性能参数
PERFORMANCE PARAMETER		 YK43X-16
YK43X-16C
YK43X-16P		 YK43X-25
YK43X-25C YK43X-25P		 YK43X-40
YK43X-40C
YK43X-40P
公称压力PN（Mpa)
NOMINAL PRESSURE		 1.6 2.5 4.0
强度压力Ps（Mpa)
STRENGTH PRESSURE		 2.4 3.8 6.0
公称通径DN(mm)
NOMINAL DIAMETER		 15-300 15-250 20-200
进口压力P1（Mpa)
INLET PRESSURE		 ≤1.6 ≤2.5 ≤4.0
出口压力P2（Mpa)
OUTIET PRESSURE		 0.05-1.0 0.1-1.5 0.1-2.5
适用介质
SURTADLE MEDRVM		 气体 GAS
适用温度
SURTADLE MEDRVM		 常温 NORMAL TEMPERATURE
压力特性偏差（Mpa)
PRESSURE CHARACTER		 △P2P≤±P2×5%
流量特性偏差（Mpa)
DISCHARGE CHARACTER		 △P2G≤-P2×10%
泄漏量（KG/h m 3 /h)
AMOUNT OF IEAKAGE		 0
高压气体减压阀产品结构图：

高压气体减压阀主要连接尺寸：
公称通径 外形尺寸 连接尺寸
DN L H H1 1.6MPa 2.5MPa 4.0MPa 6.4MPa
D D1 Z-d D D1 Z-d D D1 Z-d D D1 Z-d
15 140 285 85 95 65 4*12 95 65 4*12 95 65 4*12 105 75 4*12
20 160 285 85 105 75 4*12 105 75 4*12 105 75 4*12 125 90 4*12
25 180 290 100 115 85 4*12 115 85 4*12 115 85 4*12 135 100 4*12
32 200 290 105 140 100 4*18 135 100 4*18 135 100 4*18 150 110 4*18
40 220 310 110 150 110 4*18 145 110 4*18 145 110 4*18 165 125 4*18
50 250 310 110 165 125 4*18 160 125 4*18 160 125 4*18 175 135 4*18
65 280 310 115 185 145 4*18 180 145 4*18 180 145 4*18 200 160 4*18
80 310 340 155 200 160 8*18 195 160 8*18 195 160 8*18 210 170 8*18
100 350 340 155 220 180 8*18 235 190 8*18 230 190 8*18 250 200 8*18
125 400 375 190 250 210 8*18 270 220 8*18 270 220 8*18 295 240 8*18
150 450 375 200 285 240 8*23 300 250 8*23 300 250 8*23 340 280 8*23
200 550 475 225 340 295 12*23 360 310 12*23 375 320 12*23 405 345 12*23
250 650 535 290 405 355 12*25 425 370 12*25 445 385 12*25 470 400 12*25
300 800 595 320 460 410 12*25 485 430 16-30 510 450 16-34 530 460 16-41
350 900 650 355 520 460 16-25 550 490 16-34 570 510 16-34 595 525 16-41
400 1000 700 395 580 525 16-30 610 550 16-34 655 585 16-41 670 585 16-48

订货须知：
一、①高压气体减压阀产品名称与型号②高压气体减压阀口径③高压气体减压阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定冠高阀门高压气体减压阀型号，请按高压气体减压阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的冠高阀门专家为您审核把关。
