比例式减压阀产品介绍
比例式减压阀,外形美观,质量可靠,比例准确,工作平稳,既减动压也减静压。
该阀利用阀体内部活塞两端不同载面积产生的压力差,改变阀后的压力,达到减压目的。比例式减压阀的减压比例是：2∶1，3∶1，4∶1，3∶2，5∶2等，亦可根据要求设计特殊比例的减压阀。
比例式减压阀利用阀体内部活塞两端截面积不同产生的压力差，改变阀后的压力达到减压的目的，比例准确，工作平稳，寿命长，适用温度高，即可减动压，又可减静压，水平、垂直安装均可

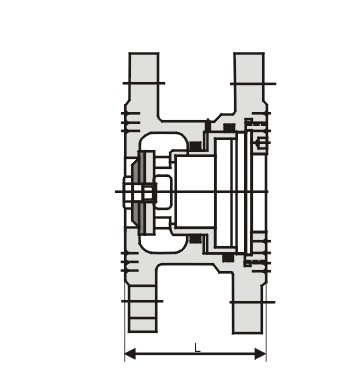

比例式减压阀结构图
比例式减压阀主要技术参数
| 适用介质 | 水、气体 | |||
| 适用温度 | ≤ 90℃ | |||
| 压力误差 | ≤8 ％ | |||
| 最小开启压力 | 2∶1 | 0.2MPa | ||
| 最小开启压力 | 3∶1 | 0.3MPa | ||
| 连接形式 | 法兰、内螺纹 | |||
| 主要零件材料 | 阀体 | 锡青铜 | 不锈钢 | 铸铁 铸钢 |
| 主要零件材料 | 内件 | 锡青铜 | 不锈钢 | 锡青铜或不锈钢 |
PN1.0MPa比例式减压阀外形尺寸
| 比例 | DN | D | D1 | D2 | A1 | b | z×ød | D3 | A2 |
|---|---|---|---|---|---|---|---|---|---|
| 2:1 3:1 5:2 3:2 4:3 |
25 | 115 | 85 | 65 | 115 | 16 | 4×ø14 | — | — |
| 32 | 140 | 100 | 78 | 124 | 18 | 4×ø18 | — | — | |
| 40 | 150 | 110 | 85 | 132 | 18 | 4×ø18 | — | — | |
| 50 | 165 | 125 | 100 | 140 | 20 | 4×ø18 | — | — | |
| 65 | 185 | 145 | 120 | 155 | 20 | 4×ø18 | — | — | |
| 80 | 200 | 160 | 135 | 155 | 22 | 8×ø18 | — | — | |
| 100 | 220 | 180 | 155 | 200 | 24 | 8×ø18 | — | — | |
| 125 | 250 | 210 | 185 | 220 | 26 | 8×ø18 | — | — | |
| 150 | 285 | 240 | 210 | 230 | 28 | 8×ø22 | — | — | |
| 200 | 340 | 295 | 265 | 270 | 28 | 8×ø22 | — | — | |
| 4:1 5:1 |
25 | 115 | 85 | 65 | — | 16 | 4×ø14 | 115 | 178 |
| 32 | 140 | 100 | 78 | — | 18 | 4×ø18 | 140 | 188 | |
| 40 | 150 | 110 | 85 | — | 18 | 4×ø18 | 150 | 195 | |
| 50 | 165 | 125 | 100 | — | 20 | 4×ø18 | 165 | 205 | |
| 65 | 185 | 145 | 120 | — | 20 | 4×ø18 | 190 | 218 | |
| 80 | 200 | 160 | 135 | — | 22 | 8×ø18 | 205 | 225 | |
| 100 | 220 | 180 | 155 | — | 24 | 8×ø18 | 225 | 273 | |
| 125 | 250 | 210 | 185 | — | 26 | 8×ø18 | 260 | 308 | |
| 150 | 285 | 240 | 210 | — | 28 | 8×ø22 | 300 | 322 | |
| 200 | 340 | 295 | 265 | — | 28 | 8×ø22 | 365 | 358 |
PN1.6MPa比例式减压阀外形尺寸
| 比例 | DN | D | D1 | D2 | A1 | b | z×ød | D3 | A2 |
|---|---|---|---|---|---|---|---|---|---|
| 2:1 3:1 5:2 3:2 4:3 |
40 | 150 | 110 | 85 | 132 | 18 | 4×ø18 | — | — |
| 50 | 165 | 125 | 100 | 140 | 20 | 4×ø18 | — | — | |
| 65 | 185 | 145 | 120 | 155 | 20 | 4×ø18 | — | — | |
| 80 | 200 | 160 | 135 | 155 | 22 | 8×ø18 | — | — | |
| 100 | 220 | 180 | 155 | 200 | 24 | 8×ø18 | — | — | |
| 125 | 250 | 210 | 185 | 220 | 26 | 8×ø18 | — | — | |
| 150 | 285 | 240 | 210 | 230 | 28 | 8×ø22 | — | — | |
| 200 | 340 | 295 | 265 | 270 | 30 | 12×ø22 | — | — | |
| 4:1 5:1 |
25 | 115 | 85 | 65 | — | 16 | 4×ø14 | 115 | 178 |
| 32 | 140 | 100 | 78 | — | 18 | 4×ø18 | 140 | 188 | |
| 40 | 150 | 110 | 85 | — | 18 | 4×ø18 | 150 | 195 | |
| 50 | 165 | 125 | 100 | — | 20 | 4×ø18 | 165 | 205 | |
| 65 | 185 | 145 | 120 | — | 20 | 4×ø18 | 190 | 218 | |
| 80 | 200 | 160 | 135 | — | 22 | 8×ø18 | 205 | 225 | |
| 100 | 220 | 180 | 155 | — | 24 | 8×ø18 | 225 | 273 | |
| 125 | 250 | 210 | 185 | — | 26 | 8×ø18 | 260 | 308 | |
| 150 | 285 | 240 | 210 | — | 28 | 8×ø22 | 300 | 322 | |
| 200 | 340 | 295 | 265 | — | 30 | 12×ø22 | 365 | 358 |
订货须知：
一、①比例式减压阀产品名称与型号②比例式减压阀口径③比例式减压阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定冠高阀门比例式减压阀型号，请按比例式减压阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的冠高阀门专家为您审核把关。
