锻钢保温截止阀的介绍
锻钢保温截止阀主要用于石油、化工、冶金、制药等各类系统中，以输送常温下会凝固的高粘度介质，直通保温截止阀适用于化工、化肥行业的管路上，夹套内涵入蒸汽能防止介质结晶。
锻钢保温截止阀产品特点
1、结构简单，制造和维修比较方便。
2、工作行程小，启闭时间短。
3、密封性好，密封面间摩擦力小，寿命较长。

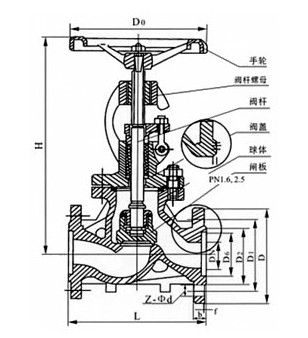

锻钢保温截止阀结构图
锻钢保温截止阀标准材质明细表
| 序号 | 零件名称 | CS to ASTM | AS to ASTM | AS to ASTM | |
| Type A105 | Type F22 | Type F304(L) | Type F316(L) | ||
| 1 | 阀体 | A105 | A182F22 | A182F304(L) | A182F316(L) |
| 2 | 垫片 | 316夹柔性石墨+graphite | 316夹柔性石墨 SS+PTFE | ||
| 3 | 阀盖螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 4 | 圆柱销 | A276 420 | |||
| 5 | 填料压套 | A276 410 | A182 F304(L) | A182 F316(L) | |
| 6 | 活节螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 7 | 螺母 | A194 2H | A194 4 | A193 8 | A193 8M |
| 8 | 阀杆螺母 | ||||
| 9 | 螺母 | A194 2H | A194 4 | A193 8 | A193 8M |
| 10 | 铭牌 | SS | |||
| 11 | 手轮 | A197 | |||
| 12 | 填料压板 | A216 WCB | A351 Cf8 | ||
| 13 | 填料 | Flexible Graphite | PTFE | ||
| 14 | 阀盖 | A105 | A276 304 | A182 F304(L) | A182 F316(L) |
| 15 | 阀杆 | A182 F6 | A182 F304 | A182 F304(L) | A182 F316(L) |
| 16 | 阀瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
| 适用介质 | 水、蒸气、油品等 | 水、蒸气、油品等 | 硝酸、醋酸等 | ||
| 适用温度 | -29℃-425℃ | -29℃-550℃ | -29℃-180℃ | ||
| 注意：客户需求的其他材质也可采用密封材料配对由客户指定内代件代号决定。AS＝合金钢；SS＝不锈钢 |
| 尺寸和重量 |
| NPS | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | |
| L(RF) L1 (BW) |
900-1500Lb | 216 | 229 | 254 | 279 | 305 | 371 |
| 900-1500Lb | 216 | 229 | 254 | 279 | 305 | 368 | |
| H(OPEN) | 207 | 207 | 240 | 258 | 330 | 355 | |
| W | 125 | 125 | 160 | 160 | 180 | 200 | |
| 2-G | 3/8 | 3/8 | 3/8 | 1/2 | 1/2 | 1/2 | |
| 标准材质明细表 |
| 序号 | 零件名称 | CS to ASTM | AS to ASTM | AS to ASTM | |
| Type A105 | Type A182 F22 | Type F304(L) | Type F316(L) | ||
| 1 | 阀体 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 2 | 阀瓣 | A276 420 | A276 304 | A276 304(L) | A276 F316(L) |
| 3 | 阀杆 | A182F6 | A182 F304 | A182 F304(L) | A182 F316(L) |
| 4 | 密封座 | A105 | A182 F304 | A182 F304(L) | F316 |
| 5 | 密封环 | A182 f304(L) | A182 F316(L) | ||
| 6 | 阀盖 | A105 | A82 F22 | A182 F304(L) | A182 F316(L) |
| 7 | 圆柱销 | A276 420 | A276 304 | ||
| 8 | 垫圈 | A105 | |||
| 9 | 提升螺母 | A1942H | A182 F304 | ||
| 10 | 填料 | 不锈钢+柔性石墨 | PTFE | ||
| 11 | 填料压套 | A276 420 | A182 F304 | ||
| 12 | 填料压板 | A216 WCB | A351 Cf8 | ||
| 13 | 活节螺栓 | A193 B7 | A193 B16 | A193 B8 | A194 B8M |
| 14 | 螺母 | A193 2H | A194 4 | A193 8 | A194 8M |
| 15 | 阀杆螺母 | A276410 | |||
| 16 | 手轮 | A197 | |||
| 17 | 铭牌 | SS | |||
| 18 | 螺母 | 柔性石墨 | PTFE | ||
| 适用介质 | 水、蒸气、油品等 | 水、蒸气、油品等 | 硝酸、醋酸等 | ||
| 适用温度 | -29℃-425℃ | -29℃-550℃ | -29℃-180℃ | ||
| 尺寸和重量 |
| NPS | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | |
| L(RF) L1 (BW) |
900-1500Lb | 216 | 229 | 254 | 279 | 305 | 368 |
| 2500Lb | 264 | 273 | 308 | 349 | 384 | 451 | |
| H(OPEN) | 900lb-1500lb | 318 | 318 | 318 | 398 | 408 | 524 |
| 2500lb | 333 | 333 | 333 | 410 | 420 | 524 | |
| W | 160 | 160 | 180 | 200 | 250 | 280 | |
| 2-G | 3/8 | 3/8 | 3/8 | 1/2 | 1/2 | 1/2 | |
订货须知：
一、①锻钢保温截止阀产品名称与型号②锻钢保温截止阀口径③锻钢保温截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定冠高阀门锻钢保温截止阀型号，请按锻钢保温截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的冠高阀门专家为您审核把关。
